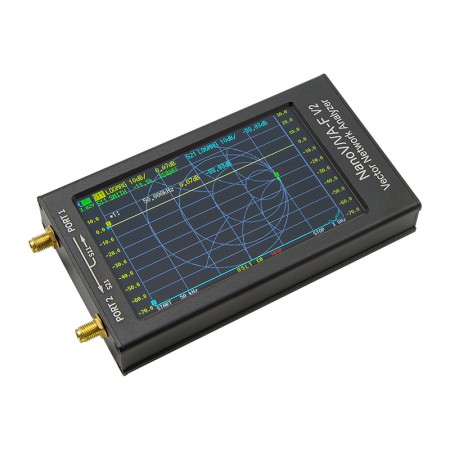

Векторный анализатор цепей NanoVNA-F V2 (до 3000 МГц)

Цена: 24 000 р.
Скидка: По запросу
Категория: Анализаторы спектра
Наличие: Под заказ

Артикул: 3918

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

NanoVNA-F V2 — это современный векторный анализатор для измерения сигналов частотой от 50 Гц до 3000 МГц. Вторая версия прибора имеет обновленную компонентную базу, которая обеспечивает высокую точность показателей во всем рабочем диапазоне частот. Инструмент совместим с приложениями NanoVNA и может управляться как автономно (с помощью сенсорного экрана), так и через компьютер.

Какие возможности дает двухпортовый анализатор цепей?

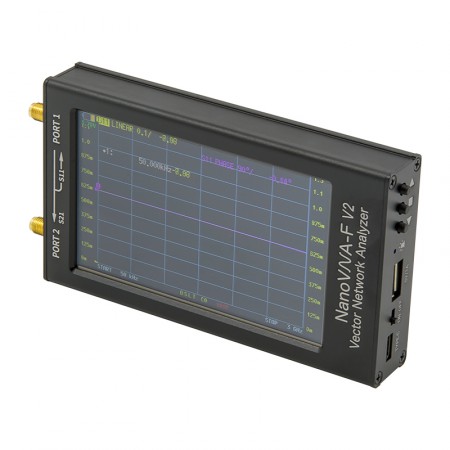

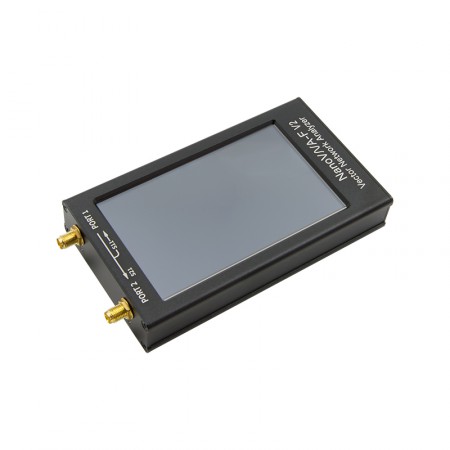

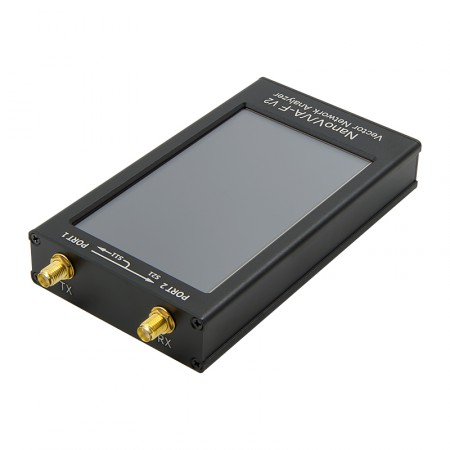

Модель NanoVNA-F V2 оснащена двумя портами SMA-типа (розетки 50 Ом), к которым подключаются исследуемые устройства. Наличие двух портов позволяет полноценно анализировать показатели S11 (анализ отраженного сигнала) и S21 (передача в прямом направлении).

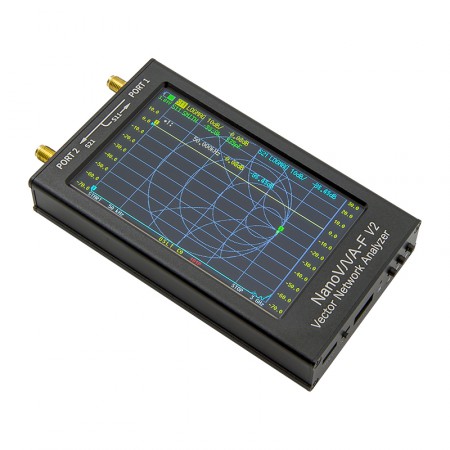

Векторный анализатор необходим для оценки характеристик подключаемых устройств. С его помощью измеряются как пассивные компоненты (антенны, сплиттеры, фильтры, нагрузки, кабели), так и активные приемопередащие устройства (усилители, генераторы). При помощи векторного анализатора можно исследовать диаграмму Смита, оценить потери мощности, КСВн, фазу, групповую задержку и другие параметры, важные для корректной работы РЧ-устройств.

Благодаря поддержке частотного диапазона до 3 ГГц, прибор эффективно справляется с измерением оборудования сотовой связи, WiFi (2,4 ГГц), радиостанций. При необходимости измерить более высокий диапазон частот используйте LiteVNA 64, Arinst VNA-PR1 или старшие версии NanoVNA.

Прибор может применяться:

  • В полевых условиях в ходе выполнения монтажных работ или диагностики радиочастотных систем. Благодаря большому дисплею с сенсорным управлением, прибором легко управлять, а компактные размеры позволяют переносить его в сумке или кармане куртки;
  • В составе лабораторного стенда, где анализатор может быть подключен к ноутбуку или стационарному компьютеру для использования с фирменным ПО для Windows. Стационарное использование раскрывает все возможности устройства, а также повышает удобство эксплуатации за счет полноценного графического интерфейса.

Прибор отлично документирован: в интернете можно найти множество инструкций и руководств, подробно описывающий управление прибором и выполнение измерений.

Особенности управления, калибровки, настройки

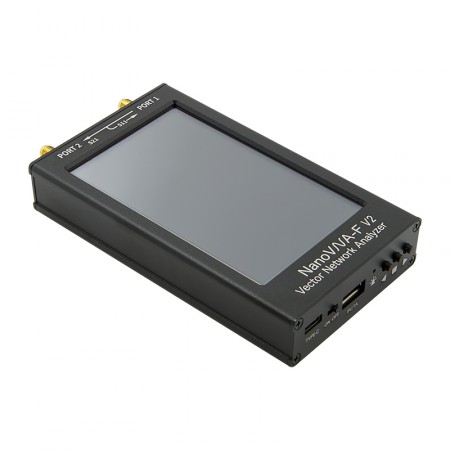

NanoVNA-F V2 снабжен большим и качественным сенсорным IPS-дисплеем (4,3″, разрешение 800 x 400), изображение на котором остается видимым даже под прямыми солнечными лучами. Управление настройками осуществляется при помощи стилуса и клавиш, расположенных на боковой стороне корпуса. При помощи экранного меню можно настроить маркеры для отслеживания отдельных характеристик, выбрать метод и формат отображения данных и многое другое.

Встроенный аккумулятор большой емкости (5000 мАч) гарантирует автономную работу измерительного инструмента в течение 7 часов. Подзарядка оборудования происходит через коннектор USB Type-C от любого стандартного адаптера 5В/2А или внешнего аккумулятора (пауэрбанка). Этот интерфейс также используется для подключения устройства к компьютеру при его использовании в стационарных условиях. Производитель добавил на приборную панель полноформатный порт USB-A с выходным напряжением (5В/1А), с помощью которого можно подзаряжать сторонние девайсы.

Среди других особенностей прибора:

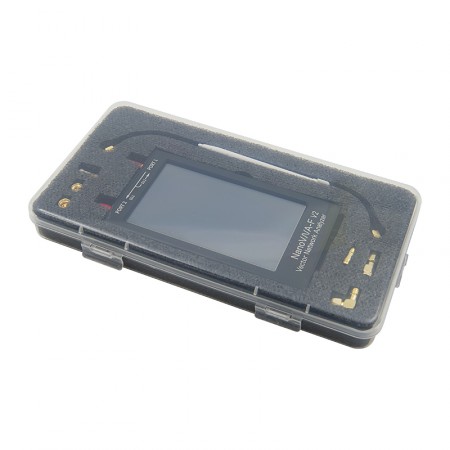

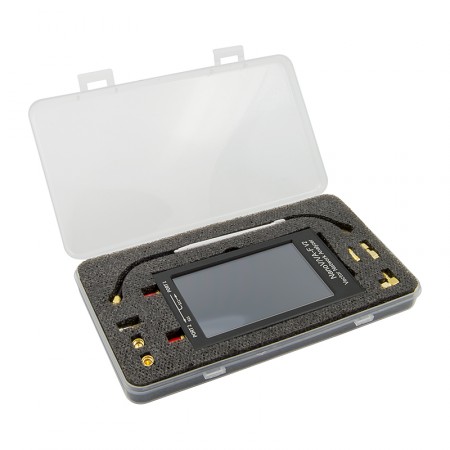

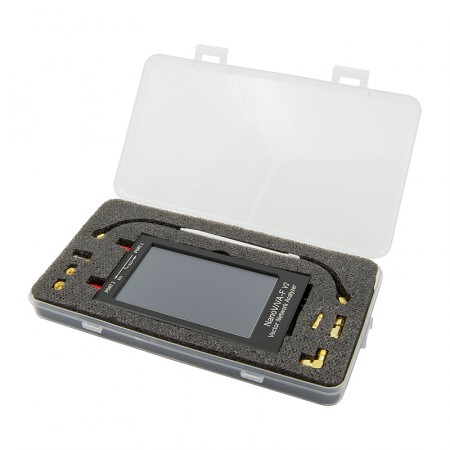

  • Удобный пластиковый чехол, в котором умещается само устройство и комплектные аксессуары (нагрузки, переходники, пигтейлы);
  • Очень компактный размер (130 x 75 x 22 мм), так что прибор умещается в кармане куртки или в любой сумке;
  • Качественный корпус из алюминиевого сплава, защищающий электронные компоненты от радиочастотных наводок;
  • Настраиваемая яркость экрана, так что прибором удобно пользоваться и в солнечную погоду, и ночью в темноте;
  • Возможность обновления прошивки через USB-порт;
  • Набор высокоточных нагрузок и пигтейлов для выполнения калибровки, а также дополнительные переходники с разъемами SMA-типа различной конфигурации;
  • Стилус для более точного управления сенсорным экраном;
  • Поддерживается команда для снятия скриншоты (при консольном доступе).

NanoVNA-F V2 — это недорогой инструмент для инженеров и радиоэнтузиастов, которые часто сталкиваются с задачей измерить показатели приборов или выполнить калибровку радиочастотных устройств. Несмотря на то, что этот векторный анализатор относится к измерительным приборам начального уровня, он имеет достаточно высокую точность для выполнения большинства повседневных инженерных задач.

Чтобы купить NanoVNA-F V2, нажмите «В корзину» и оформите заказ онлайн. Ответить на ваши вопросы о системах связи готовы наши менеджеры по телефону 8-800-3333-965!

Векторный анализатор NanoVNA-F V2 — руководство пользователя [PDF, ~0.99Mb]

Векторный анализатор NanoVNA-F V2 — карта меню [PDF, ~165Kb]

Характеристики
Рабочий диапазон частот 50 кГц – 3000 МГц
Выходная мощность 50 кГц – 140 МГц -10 дБм
140 МГц – 1 ГГц -9 дБм
1–2 ГГц: -12 дБм
2–3 ГГц -14 дБм
Стабильность частоты < 0,5 ppm (частей на миллион)
Динамический диапазон S21 50 кГц – 1,5 ГГц 70 дБ
1,5–3 ГГц 60 дБ
Динамический диапазон S11 50 кГц – 1,5 ГГц 50 дБ
1,5–3 ГГц 40 дБ
Количество точек развертки 201 (регулируется)
Скорость развертки 101 т / 1,5 с
Количество трассировок 4
Количество маркеров 4
Память калибровок 7
ЖК-дисплей 4,3″ IPS (800 x 480), цветной, сенсорный (резистивный)
Порты и интерфейсы 1 x SMA-female (PORT 1)
1 x SMA-female (PORT 2)
1 x USB Type-C
1 x USB-A (для зарядки других устройств)
Питание 5В, 2А
Аккумулятор 5000 мАч, литий-полимерный, несъемный
Время непрерывной работы от аккумулятора 7 ч
Рабочий диапазон температур от -0°C до +45°C
Размер 130 x 75 x 22 мм
Вес 255 г

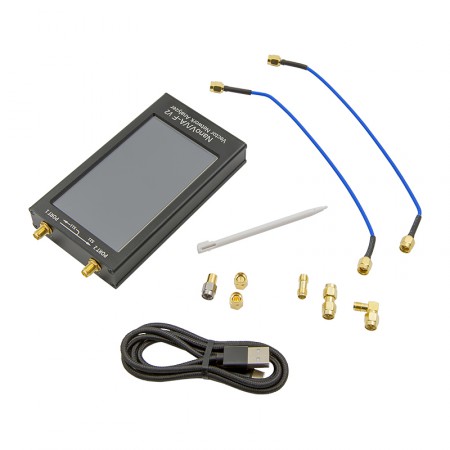

Комплектация векторный анализатор, комплект калибровочных нагрузок, 2 пигтейла SMA-male — SMA-male, переходник SMA-female — SMA-female, переходник SMA-male — SMA-male, переходник SMA-male — SMA-female (угловой), кабель USB-A — USB Type-C, стилус, пластиковый чехол
