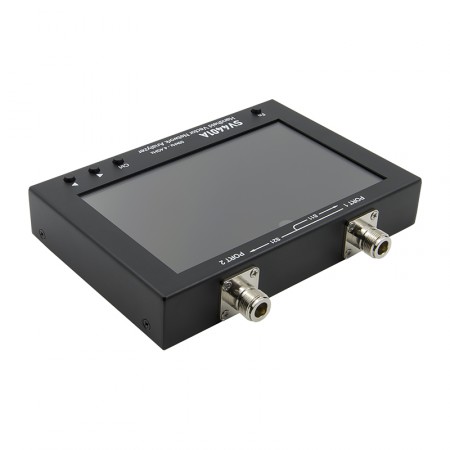

Двухпортовый векторный анализатор цепей Sysjoint SV4401A

Векторный анализатор от компании Sysjoint для проведения полевых и стационарных исследований радиоустройств в диапазоне до 4,4 ГГц. Прибор позволяет оценить S-параметры, такие как отражение от первого входа (S11) и передаточную характеристику в прямом направлении (S21). При помощи SV4401A можно получить информацию о КСВн подключенного прибора, вносимом затухании, групповой задержке, фазе и других параметрах. Прибор имеет портативное исполнение с крупным сенсорным экраном и коннекторами N-типа.

В каких исследованиях помогает векторный анализатор?

Sysjoint SV4401A используется при тестировании и калибровке пассивных и активных устройств радиосистем, таких как антенны, фидеры, сплиттеры, диплексеры, фильтры, аттенюаторы, усилители и другие. Анализатор дает выбор между различными графиками, с помощью которых можно оценить ключевые параметры, включая КСВн, затухание, импеданс. Динамический диапазон измерителя составляет 75 дБ для параметра S21 и 50 дБ для параметра S11.

Векторный анализатор помогает инженерам в полевых и лабораторных условиях при выполнении различных задач:

• Проектирование и калибровка антенн и других РЧ-приборов;
• Диагностика длины и обрыва трассы или другой неисправности радиосистемы;
• Проверка параметров оборудования на соответствие заявленным паспортным характеристикам;
• Использование в образовательных или научных целях в составе лабораторного стенда.

Анализатор работает в диапазоне частот от 50 кГц до 4,4 ГГц, то есть поддерживает основные сигналы сотовой связи (GSM, 3G, LTE, некоторые виды 5G), беспроводные сети WiFi (2,4 ГГц), системы GNSS (GPS/ГЛОНАСС), Bluetooth и другие. Прибор способен исследовать большинство радиосигналов, использующихся для коммуникаций (включая радиостанции, ISM-бэнды).

Компактное исполнение для портативного использования

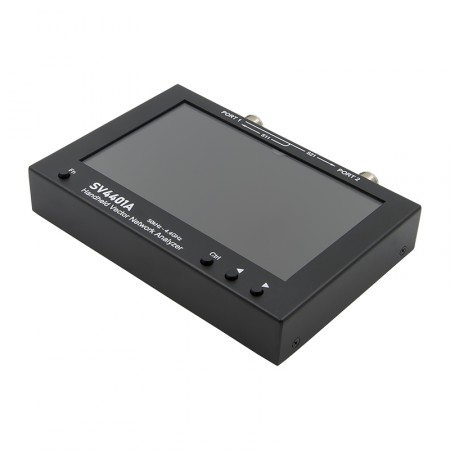

Модель Sysjoint SV4401A разработана специально для использования «в поле», то есть во время выездных монтажных работ. Ее размер составляет всего 190 x 145 x 35 мм, а вес — около 1 кг. Прибор оснащен 7-дюймовым цветным экраном с сенсорным управлением и большим разрешением (1024 x 600 точек). Экран имеет регулируемую яркость и не блекнет даже в солнечную погоду.

В отличие от младших моделей устройств, таких как NanoVNA-F V3, сенсорный экран является емкостным, что гарантирует высокую отзывчивость и более комфортное управление без стилуса. Управление прибором объединяет использование сенсорного экрана и физических клавиш, расположенных в нижней части корпуса.

Для использования в стационарных условиях производитель предусмотрел откидывающуюся подставку, которая позволяет установить прибор на столе. Это небольшое дополнение упрощает использование устройства в лаборатории.

Другие особенности прибора включают:

• Надежные разъемы N-female, которые устойчивы к вибрациям и частым циклам переподключения. Этот анализатор удобно использовать с типовыми кабельными сборками для усилителей и других комплектующих 50 Ом;
• Две встроенные литиевые батареи 18650 (3350 мАч каждая). Аккумулятор позволяет использовать прибор без внешнего источника электричества в течение 4 часов (при яркости экрана 50%). Таким образом, анализатор является полностью портативным и переносным — полного заряда батареи должно хватить для выполнения многочисленных исследований на объекте. Зарядка аккумулятора производится через стандартный порт USB Type-C:
• Порт USB-A для подзарядки других устройств. Аккумулятор можно использовать как пауэрбанк, чтобы зарядить свой смартфон, планшет или другой прибор (выходной ток с параметрами 5В/1А);
• Количество точек сканирования настраивается в диапазоне от 101 до 1001, а скорость сканирования составляет 400 т/с. Это значение обеспечивает плавное и комфортное обновление информации на экране;
• Встроенная карта памяти на 8 ГБ позволяет сохранять скриншоты, файлы калибровки, пресеты настроек и другие данные;
• Настраиваемые трассировки и маркеры для отслеживания целевых значений;
• Совместимость с программным обеспечением NanoVNA позволяет подключить анализатор к компьютеру или ноутбуку для настольного использования. Также имеется возможность управления через консоль;
• Комплект переходников и нагрузок для калибровки в комплекте. Три нагрузки обеспечивают калибровку в режимах OPEN/SHORT/LOAD, а дополнительные переходники и пигтейлы SMA — совместимость с различными радиоприборами;
• Удобный чехол на молнии для хранения и перевозки анализатора и комплектующих.

Модель SV4401A предлагает весь базовый набор функций портативных анализаторов цепей, расширенный качественным экраном, встроенной памятью и полноценными N-разъемами. Устройства станет надежным помощником для анализа радиосистем. Чтобы купить анализатор, нажмите «В корзину» и оформите заказ. Наши менеджеры всегда ответят на ваши вопросы по номеру 8-800-3333-965!

Векторный анализатор Sysjoint SV4401A — руководство пользователя [PDF, ~2.80Mb]
