Портативный двухпортовый векторный анализатор цепей Arinst VNA-PR1

Цена: 100 000 р.
Скидка: По запросу
Категория: Инструмент
Наличие: Под заказ

Артикул: 2866

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

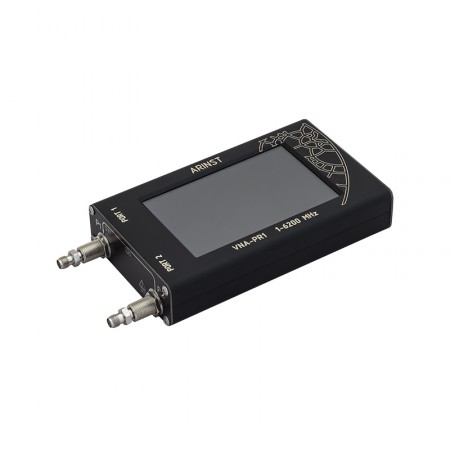

VNA-PR1 — двухпортовый векторный анализатор цепей в компактном корпусе. Это многофункциональное устройство серии Arinst разработано специально для измерения характеристик согласования различных радиоустройств в частотном диапазоне 1–6200 МГц. Как и другие измерительные приборы Arinst, анализатор VNA-PR1 имеет доступную цену и обладает богатым функционалом, который удовлетворит даже самых требовательных радиолюбителей и инженеров.

При помощи векторного анализатора можно измерить коэффициент стоячей волны по напряжению (КСВн), импеданс, адмиттанс (проводимость), фазу, групповое время задержки, АЧХ, определить расстояние до окончания или обрыва кабельной трассы.

Векторный анализатор цепей Arinst VNA-PR1 для инженеров и радиолюбителей

Устройства Arinst не являются профессиональными стандартизированными измерительными приборами, однако предлагают весь спектр возможностей, которые обычно имеются только у дорогостоящих и габаритных устройств.

Векторный анализатор может использоваться для тестирования и калибровки как активных радиоустройств (например, усилителей), так и различных пассивных приборов (антенн, аттенюаторов, фильтров, кабельных сборок).

  • Векторный анализатор выполняет сравнение исходного (зондирующего) сигнала с сигналом, отраженным от порта исследуемого устройства и/или прошедшим через исследуемое устройство.

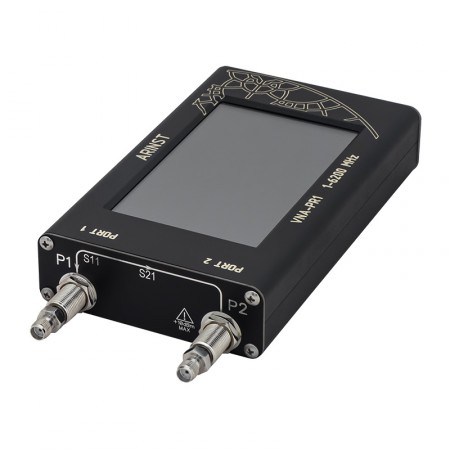

  • Arinst VNA-PR1 служит для измерения параметров S11 (характеристика отражения от первого порта) и S21 (характеристика передачи в прямом направлении). Для подключения исследуемого устройства используются разъемы SMA-male, на которые установлены комплектные переходники SMA-female — SMA-female (для защиты от износа).

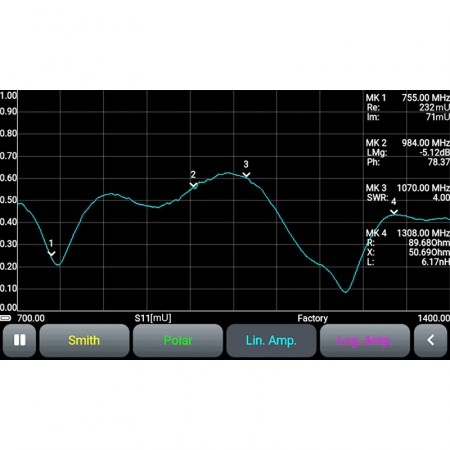

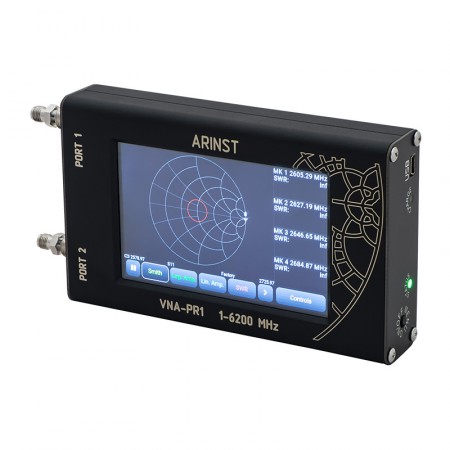

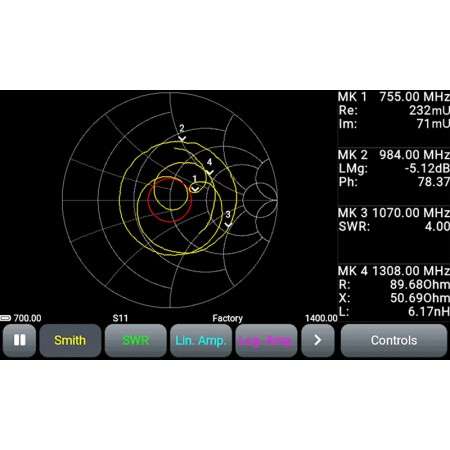

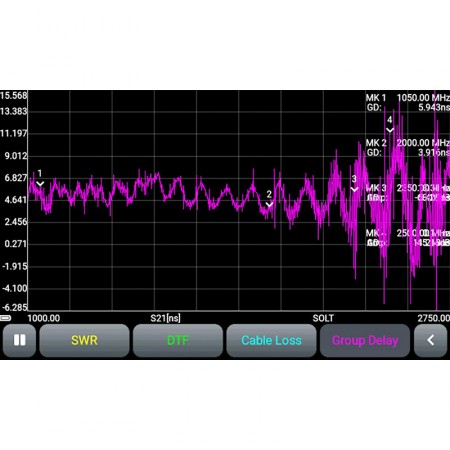

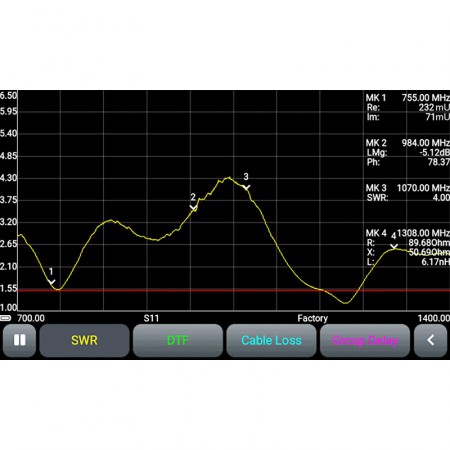

  • Как и другие векторные анализаторы, Arinst VNA-PR1 позволяет представить исследованную информацию в различных графических видах. В распоряжении пользователя имеется круговая диаграмма Смита, полярная диаграмма, график фазы, график модуля коэффициента отражения (КО) и коэффициента передачи (КП) в линейном и логарифмическом масштабах, график КСВн, расстояние до обрыва/повреждения, график потерь в кабеле и график групповой задержки.
  • Arinst VNA-PR1 обладает высокой скоростью сканирования (1000 точек/с) и низкой погрешностью при измерении коэффициента отражения в диапазоне 1–6200 МГц (погрешность не более 0,25 дБ и 0,7°).
  • Прибор обладает большим количеством настроек, включая выбор частотного диапазона, экран калибровки, регулировку мощности зондирующего сигнала, сдвиг амплитудной шкалы и много другое.
  • Основные пользовательские настройки могут быть сохранены в качестве пресетов (доступно 32 ячейки для сохранения предустановок). Также возможно сохранение до 32 результатов измерений (трасс).

Удобное сенсорное управление и автономное питание от батареи

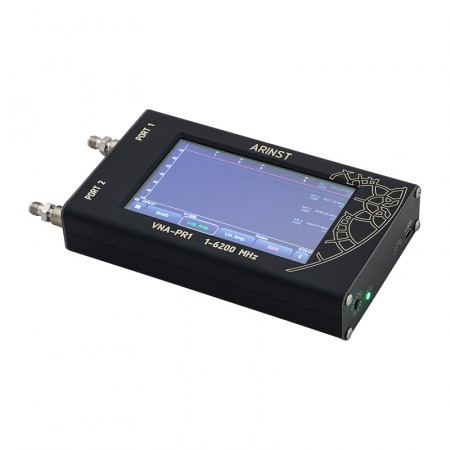

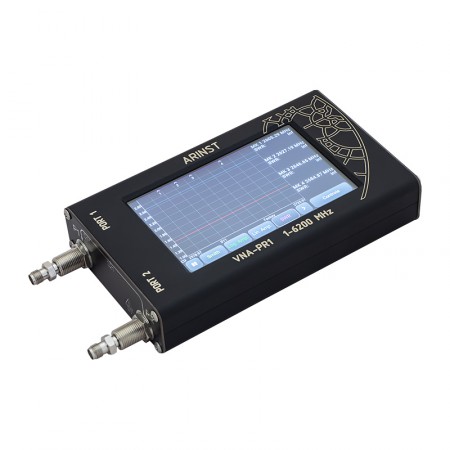

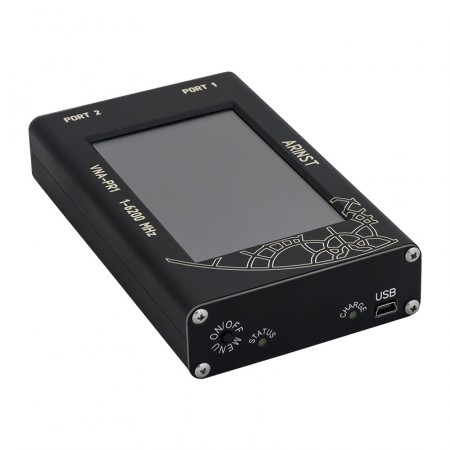

Arinst VNA-PR1 оснащен сенсорным резистивным ЖК-экраном, который занимает практически всю площадь передней панели устройства. Диагональ экрана составляет 4″, а его разрешение — 800 x 400 точек. Управление устройством производится с помощью экранного меню, которое предлагает пользователю множество инструментов с гибкой настройкой.

Девайс оснащен встроенным аккумулятором большой емкости — 5000 мАч. По оценке производителя, батареи хватает для непрерывной работы в течение 2,5 часов, а полная зарядка занимает около 3,5 часов. Для зарядки используется разъем Mini-USB. Статус устройства отображается с помощью двух светодиодных индикаторов, расположенных на торце устройства.

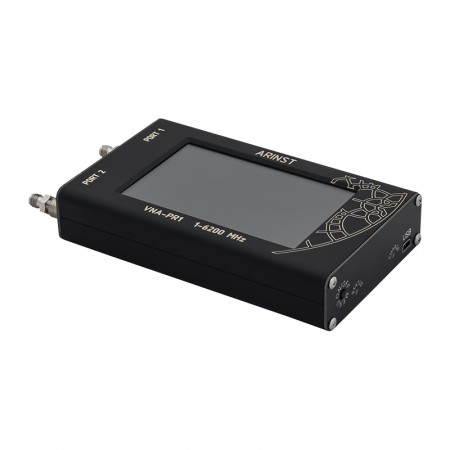

Компактный корпус (габариты — 165 x 80 x 27 мм) и наличие автономного питания позволяют использовать прибор во время исследовательских работ «в поле», а также существенно упрощают его применение в аудитории или лаборатории.

Векторный анализатор является полностью самодостаточным устройством, не требующим подключения к компьютеру. Однако при необходимости управлять прибором также можно c компьютера: специальное программное обеспечение для Windows доступно на сайте производителя.

Векторный анализатор цепей VNA-PR1 предназначен специально для радиолюбителей и инженеров-практиков, которым требуется недорогой и эффективный измерительный инструмент. Чтобы купить Arinst VNA-PR1, просто добавьте товар в корзину и оформите заказ онлайн. Требуется помощь в выборе оборудования? Обратитесь к нашим специалистам по телефону 8-800-3333-965!

Векторный анализатор цепей Arinst VNA-PR1 — паспорт [PDF, ~867Kb]

Векторный анализатор цепей Arinst VNA-PR1 — руководство пользователя [PDF, ~4,59Mb]

Характеристики
Рабочий диапазон частот 1–6200 МГц
Разрешение по частоте в диапазоне 1–100 МГц 100 Гц
в диапазоне 100–6200 МГц 10 кГц
Максимальное число точек сканирования 1000
Скорость сканирования 1000 точек/с
Динамический диапазон S21 (BW=250 ГЦ) в диапазоне 1–1,5 МГц > 60 дБ (тип. 70 дБ)
в диапазоне 1,5–4500 МГц > 80 дБ (тип. 90 дБ)
в диапазоне 4500–6200 МГц > 70 дБ (тип. 75 дБ)
Направленность моста, не скорректированная во всем диапазоне ≥ 12 дБ
Направленность эффективная (после полной однопортовой калибровки) ≥ 55 дБ
КСВ по входу ≤ 2
Погрешность измерения фазы ≤ 0,7°
Погрешность измерения магнитуды ≤ 0,25 дБ
Разрешение определения расстояния до повреждения (C x VF) / 2S м (где С — скорость света; VF — фактор скорости; S – диапазон частот сканирования)
Максимальная длина измеряемого кабеля (при VF=1) 3000 м
Компенсация электрической длины кабеля (при VF=1) ± 3 м
Максимальное постоянное напряжение на входе 25В
Максимальная мощность входного сигнала, подводимая к портам 10 дБм
Максимальная мощность зондирующего сигнала ≤ -5 дБм
Порты и интерфейсы 1 x SMA-male (порт P1 с установленным переходником SMA-female — SMA-female)
1 x SMA-male (порт P2 с установленным переходником SMA-female — SMA-female)
1 x Mini-USB (для зарядки аккумулятора)
Отображаемые графики диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО) и коэффициента передачи (КП); магнитуда КО и КП; логарифмическая магнитуда КО и КП; КСВ; дистанция до повреждения; потери в кабеле; групповое время задержки
Число запоминаемых пользовательских настроек 32
Число запоминаемых трасс 32
Диагональ экрана 4″
Тип экрана сенсорный резистивный
Разрешение экрана 800x400
Максимальный потребляемый ток при зарядке аккумулятора ≤ 2А
при работе от аккумулятора ~1А
при работе от USB с зарядкой аккумулятора ≤ 2А
Аккумулятор 5000 мАч, литий-ионный
Время непрерывной работы от аккумулятора 2,5 ч
Время заряда аккумулятора ~3,5 ч
Рабочий диапазон температур от 0°C до +40°C
Размер 165 x 80 x 27 мм
Вес 365 г

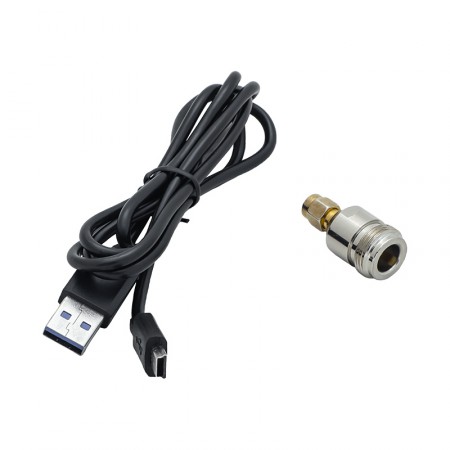

Комплектация векторный анализатор Arinst VNA-PR1, кабель Mini-USB — USB, два переходника SMA-female — SMA-female, переходник SMA-male — N-female, паспорт
