Портативный генератор прямоугольного и синусоидального сигнала Arinst ArSiG-R

Arinst ArSiG-R — компактный прибор для генерации ВЧ-сигнала частотой 1–6200 МГц. Устройство предназначено для инженеров радиосвязи, радиолюбителей и любых пользователей, которым требуется недорогой и надежный генератор сигнала. Эта модель формирует прямоугольный сигнал в нижнем частотном диапазоне (1–3000 МГц) и синусоидальный сигнал в верхнем диапазоне частот (3000–6200 МГц).

В отличие от громоздких профессиональных устройств, Arinst ArSiG-R выпускается в небольшом корпусе с удобным сенсорным управлением и встроенным аккумулятором. Наличие автономного питания позволяет использовать прибор во время выездных работ непосредственно «в поле».

Для чего используется генератор сигнала Arinst ArSiG-R?

Основная сфера применения генератора Arinst ArSiG-R — выполнение измерительных работ, требующих источника постоянного ВЧ-сигнала. Наиболее часто устройство используется для тестирования и калибровки высокочастотных усилителей и фильтров, антенн и отдельных компонентов радиотракта.

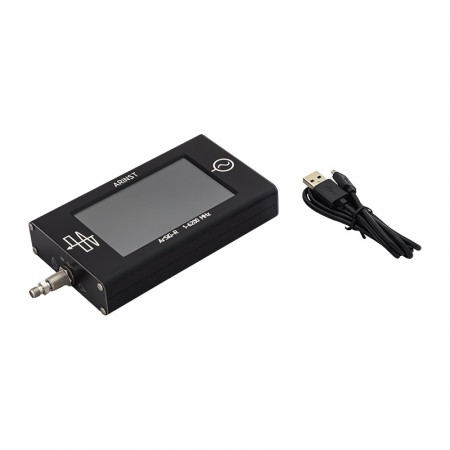

• Для подключения пользовательского устройства к генератору сигнала используется стандартный разъем SMA-male (RF OUT). Для защиты разъема от износа и удобства подсоединения кабельных сборок на прибор изначально установлен комплектный переходник SMA-female — SMA-female.
• Пользователь может свободно менять частоту выходного сигнала (1–6200 МГц) и его мощность (максимальная мощность и пределы регулировки зависят от выбранной частоты).

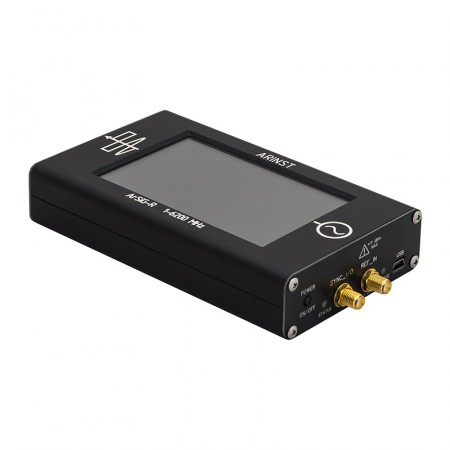

• По умолчанию устройство генерирует произвольный (внутренний) сигнал, однако имеется возможность использовать внешний источник сигнала в качестве опорного (разъем REF_IN).

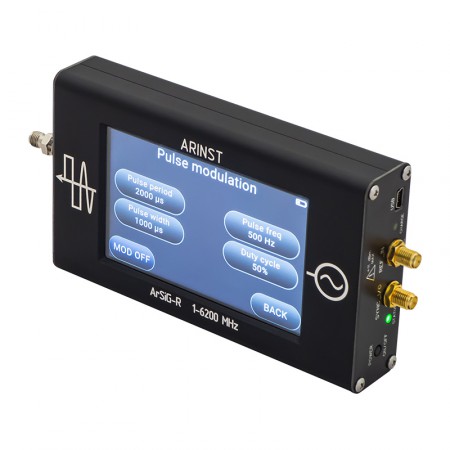

• Доступна импульсная модуляция сигнала с настраиваемым периодом, шириной и частотой следования импульса.
• Возможно использование нескольких приборов и их синхронизация (разъем SYNC_I/O).
• Настраиваемая развертка сигнала по частоте и/или мощности (режим свип-генератора). Пользователь может задать постепенное изменение параметров сигнала во времени. Доступна как ступенчатая развертка (от одного значения к другому), так и развертка по списку (пользователем задается до 50 промежуточных значений).
• Дополнительные функции: корректировка частоты (для калибровки под эталонный прибор) и смещение уровня выходного сигнала (для компенсации воздействия подключенного устройства пользователя).
• Возможность сохранения настроек пользователя (до 10 пресетов).

Сенсорный ЖК-экран и автономная работа

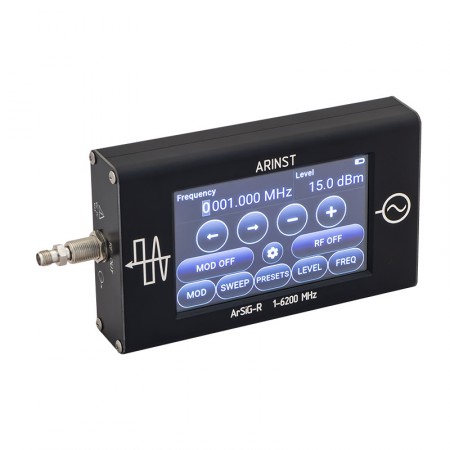

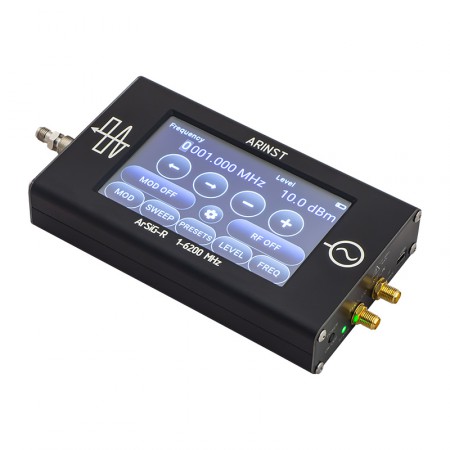

Управление Arinst ArSiG-R осуществляется через цветной сенсорный резистивный ЖК-экран (4″) с подробной индикацией и удобным интерфейсом настройки. Визуальный стиль экранного меню выбирается (имеется 40 вариантов оформления).

Генератор оснащен встроенным литий-ионным аккумулятором емкостью 5000 мАч, который обеспечивает до 5,5 часов беспрерывной работы. Для экономии заряда в устройстве предусмотрено автоматическое отключение ЖК-экрана через настраиваемый промежуток времени. Заряд аккумулятора производится через разъем Mini-USB (время полного заряда составляет 3,5 часа).

Также разъем Mini-USB используется для обновления программного обеспечения (новые версии прошивки Arinst ArSiG-R регулярно размещаются на сайте производителя).

Arinst ArSiG-R — универсальный и портативный генератор высокочастотного сигнала, который широко используется для разработки и тестирования радиооборудования, проведения лабораторных исследований, выполнения научных и учебных работ.

Чтобы купить генератор сигнала Arinst ArSiG-R, добавьте товар в корзину и оформите заказ онлайн. Появились вопросы? Задайте их нашим менеджерам прямо сейчас в онлайн-чате или по телефону 8-800-3333-965!

Генератор сигнала Arinst ArSiG-R — паспорт [PDF, ~1.76Mb]

Генератор сигнала Arinst ArSiG-R — руководство пользователя [PDF, ~2.63Mb]
