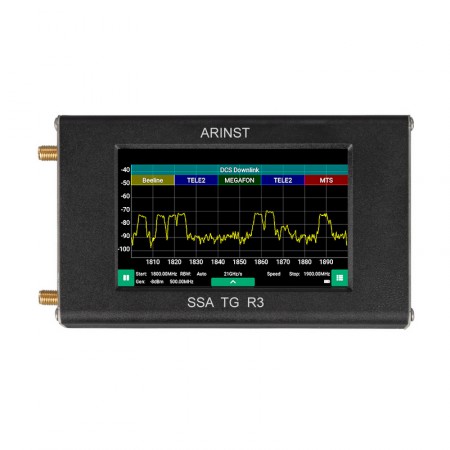

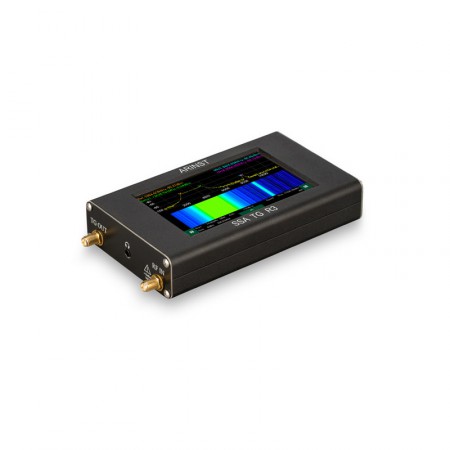

Портативный анализатор спектра Arinst SSA-TG R3

Arinst SSA-TG R3 – это портативный панорамный анализатор спектра со встроенным трекинг-генератором и демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 12 ГГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д. Встроенный следящий генератор позволяет проводить измерения АЧХ пассивных или активных устройств, например, фильтров, усилителей. Программный демодулятор ШЧМ/ЧМ/АМ сигналов предназначен для прослушивания эфира и настройки аналоговых радиопередатчиков. Установка региональных частот покрытия сотовых операторов позволяет сопоставлять отображаемый сигнал с соответствующим оператором.

Для удобства работы встроенное ПО прибора позволяет подписывать и выделять цветом на экране частотные диапазоны. Например, подписать названия радиостанций, каналы WiFi или диапазоны частот мобильных операторов.

Для кого?

Анализатор спектра ARINST SSA-TG R3 предназначен в первую очередь для полевых работ, он имеет малые вес, размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Кроме этого, анализатор спектра идеально подходит для ремонтных мастерских и радиолюбителей.

С помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию
• провести экспресс-анализ радиочастотной обстановки
• проверить правильность работы репитера сотовой связи
• провести ремонт и настройку репитера, генератора, фильтра
• настроить радиопередатчик с аналоговой модуляцией

Как работает?

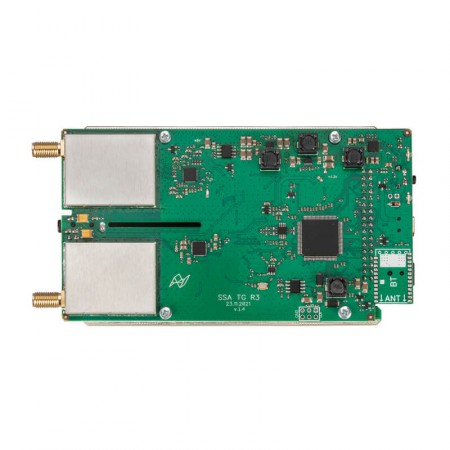

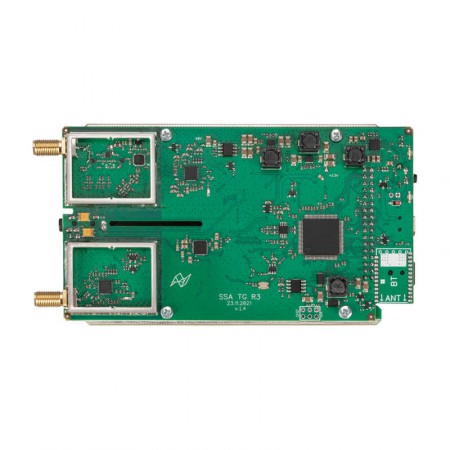

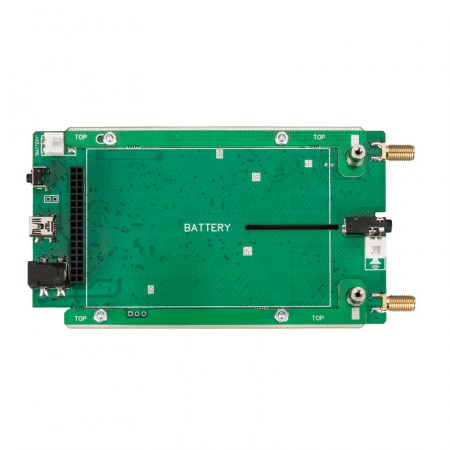

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением. Встроенный трекинг (следящий) генератор с регулировкой выходной мощности позволяет производить измерения кабелей, фильтров и т.д.

Преимущества анализатора спектра ARINST SSA-TG R3:

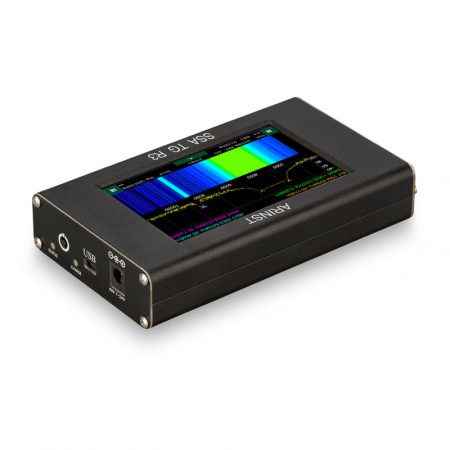

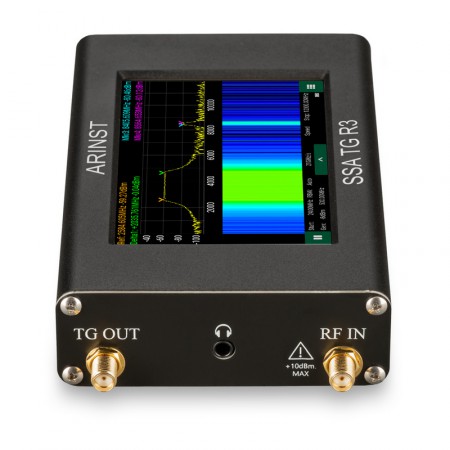

• наличие цветного сенсорного IPS дисплея с диагональю 4 дюйма
• широкий диапазон частот: от 24 МГц до 12 ГГЦ
• высокая скорость сканирования: до 20 ГГц/с

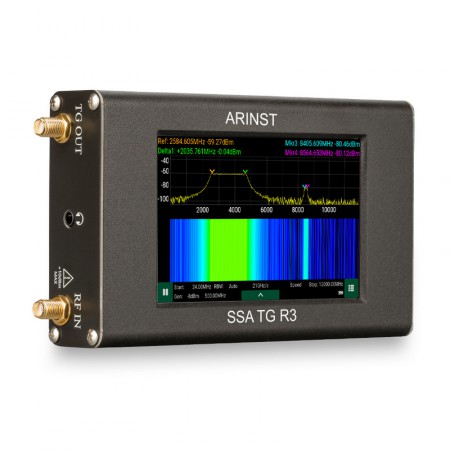

• встроенный трекинг-генератор (следящий генератор)
• программный демодулятор ШЧМ/ЧМ/АМ

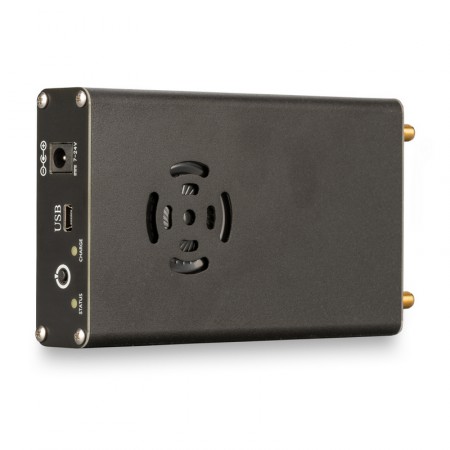

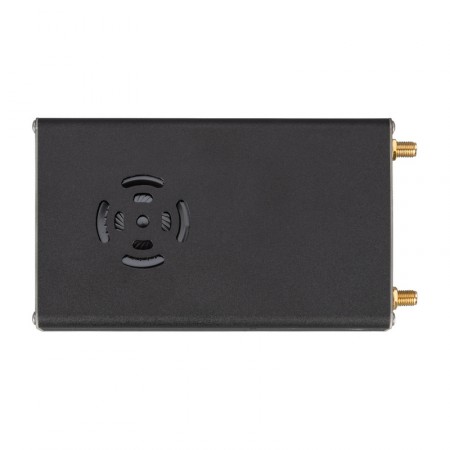

• встроенный динамик
• разъем аудио 3,5мм для подключения наушников
• полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ
• отображение региональных распределений частот
• настраиваемые темы отображения

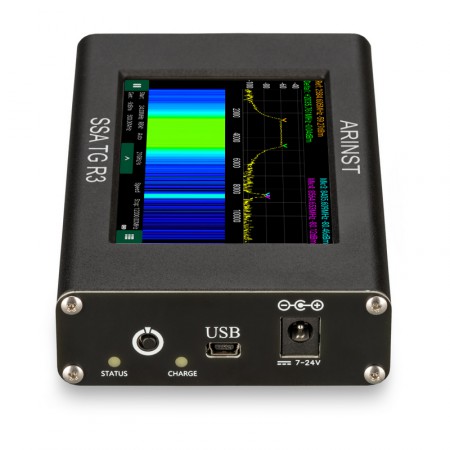

• зарядка от mini-USB или от внешнего блока питания с напряжением 7- 24 В
• малый вес и размеры: вес 400 г, размеры 145х81х27 мм
• автономная работа до 4 часов

Ограничения

Анализатор спектра Arinst SSA-TG R3 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

1. В диапазоне отображения не гарантируются точностные параметры сигналов.
2. Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
3. Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
4. Источник должен обеспечивать мощность не менее 7 Вт.

Паспорт - Анализатор спектра ARINST SSA-TG R3 [PDF, ~2.2Mb]
