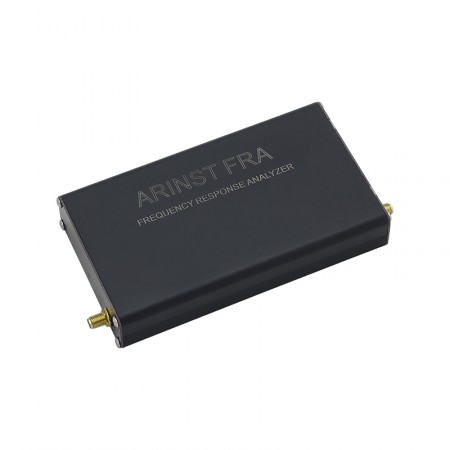

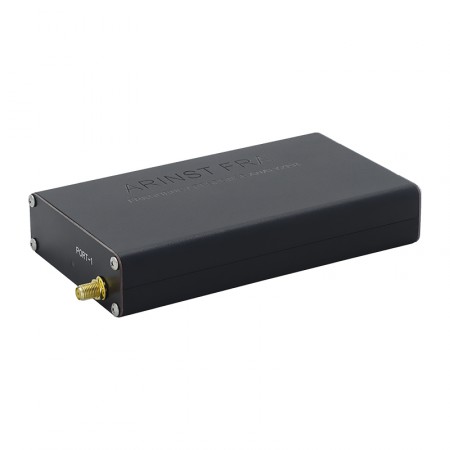

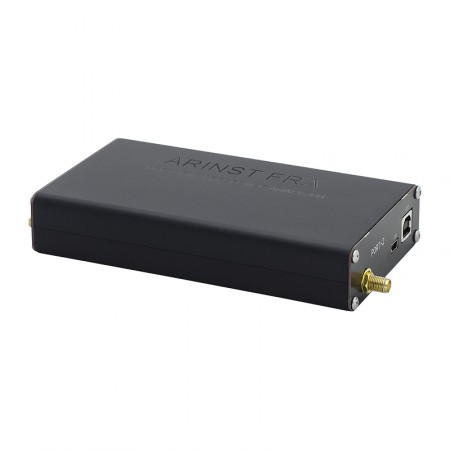

Измеритель репитеров сотовой связи Arinst FRA

Цена: 38000 р.
Категория: Инструмент
Наличие: В наличии

Артикул: 2732

Купить
В сравнение

Специализированный прибор Arinst FRA предназначен для измерения фактического коэффициента усиления репитеров сотовой связи. Подключение к Arinst FRA репитера позволяет выяснить, насколько заявленный производителем уровень усиления соответствует реальному. Для усилителей, оснащенных ручной регулировкой мощности, использование измерителя также позволяет оценить, насколько точны пределы и шаг регулировки.

Тестирование репитера в частотном диапазоне 700–2700 МГц

Arinst FRA поддерживает диапазон частот от 700 до 2700 МГц, что позволяет охватить все актуальные в России стандарты сотовой связи GSM, 3G и 4G/LTE. В программном обеспечении прибора предустановлены настройки для тестирования репитеров в основных диапазонах. Пользователь по своему усмотрению может создавать дополнительные пресеты с нужными параметрами.

Программно-аппаратный комплекс Arinst FRA подходит для измерения характеристик репитеров разной мощности. При необходимости измерить амплитудно-частотные характеристики усилителя мощностью свыше 200 мВт (23 дБм) необходимо использовать аттенюаторы 10 дБ, включенные в комплект поставки.

Устройство не имеет собственного экрана и клавиш. Получение результатов измерений и управление устройством осуществляется при подключении к компьютеру или ноутбуку по USB-кабелю. Arinst FRA поддерживает работу с операционной системой Windows 7 и старше.

Как происходит измерение репитера с помощью Arinst FRA?

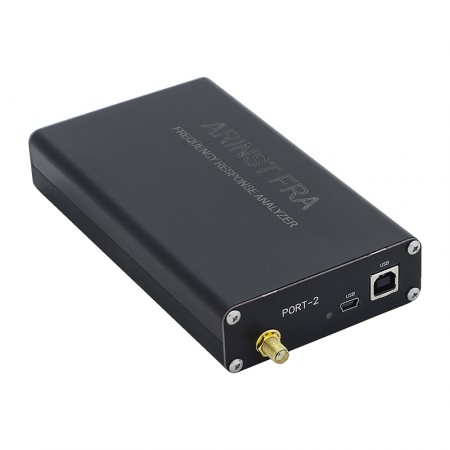

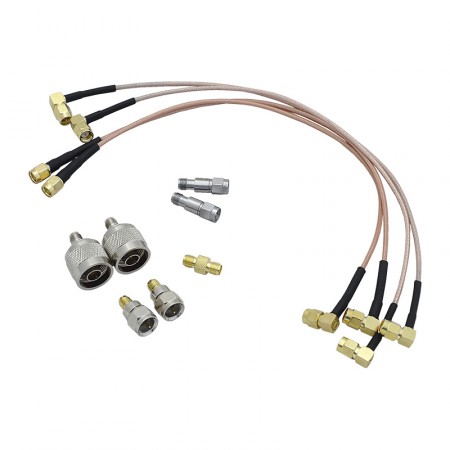

Прибор оснащен USB-портом и двумя разъемами SMA-female. Для подключения репитера в комплект входит набор коротких кабелей (пигтейлов) с прямыми и угловыми разъемами, а также переходники для разъемов N- и F-типа.

Порядок работы Arinst FRA можно описать следующими шагами:

  1. В первую очередь производится калибровка (настройка) самого прибора. Для этого разъемы устройства соединяются между собой с помощью пигтейлов и калибровочной перемычки (переходника). Далее прибор необходимо подключить к компьютеру с помощью USB-кабеля, запустить фирменное приложение и нажать кнопку Calibrate. Калибровка позволит в дальнейшем учесть затухание сигнала в соединительных пигтейлах.
  2. Усилитель сигнала сотовой связи (репитер) подключается к Arinst FRA посредством тех же кабелей, с помощью которых производилась калибровка. При необходимости используются переходники. Для тестирования репитеров высокой мощности также необходимо подключить аттенюаторы.

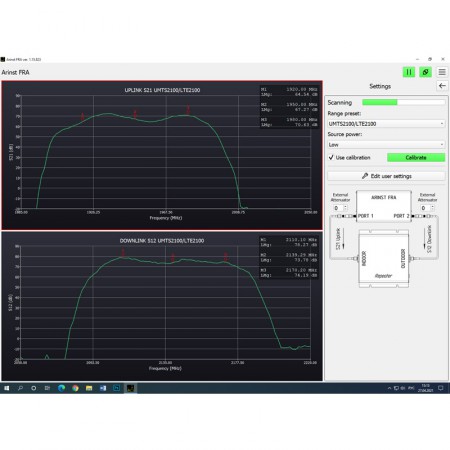

  3. Чтобы приступить к тестированию репитера, достаточно включить усилитель. В приложении в реальном времени будет отображаться коэффициент усиления в каналах Uplink и Downlink. При использовании аттенюаторов необходимо внести корректировки в отображаемые результаты измерений. Пользователь может «на лету» переключать предустановленные пресеты в приложении, чтобы получить результаты измерений в разных частотных диапазонах.
  4. Управляя системой ручной регулировки на репитере, можно в реальном времени отследить изменения в уровне усиления. Таким образом производится оценка точности системы ручной регулировки.

Arinst FRA — измеритель репитеров для инженеров и ремонтных организаций

Arinst FRA, как и любое сложное техническое устройство, комплектуется подробным руководством по эксплуатации. Изучение документации прибора — обязательный этап при подготовке к использованию Arinst FRA.

Arinst FRA — полезный и эффективный прибор для измерения амплитудно-частотных характеристик репитеров сотовой связи. Устройство рекомендуется как для предпродажной поверки новых усилителей, так и для устройств, эксплуатируемых в течение длительного времени.

Чтобы купить измеритель репитеров Arinst FRA, оформите заказ онлайн. Требуется помощь? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965!

Измеритель репитеров Arinst FRA — паспорт [PDF, 866Kb]

Измеритель репитеров Arinst FRA — руководство пользователя [PDF, 2.23Mb]

Характеристики
Рабочий диапазон частот 700–2700 МГц
КСВ по входу ≤ 2
Режим измерений S21 (Uplink)
S12 (Downlink)
Уровень зондирующего сигнала в режиме High -55 дБм... -65 дБм
Уровень зондирующего сигнала в режиме Low -65 дБм... -75 дБм
Динамический диапазон измерения коэффициента усиления в режиме High 80 дБ
Динамический диапазон измерения коэффициента усиления в режиме Low 90 дБ
Максимальная измеряемая входная мощность без внешних аттенюаторов 23 дБм (200 мВт)
Максимальная входная мощность без внешних аттенюаторов, не приводящая к повреждению прибора 27 дБм (500 мВт)
Разъемы и интерфейсы 1 x Mini-USB (подключение к ПК)
2 x SMA-female (подключение репитера)
Максимальный потребляемый ток 500 мА
Рабочий диапазон температур от 0°С до +40°С
Размер 165 x 80 x 27 мм
Вес 218 г

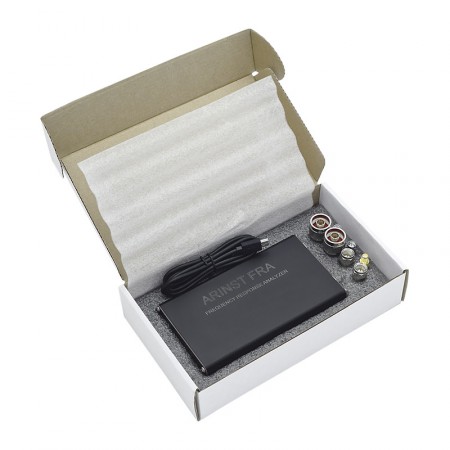

Комплектация измеритель Arinst FRA, кабель Mini-USB — USB, два пигтейла SMA-male (прямой) — SMA-male (угловой), два пигтейла SMA-male (угловой) — SMA-male (угловой), два переходника SMA-female — N-male, два переходника SMA-female — F-male, переходник SMA-female — SMA-female, два аттенюатора 10 дБ, инструкция



Доставка и гарантия
Доставка по Москве 400 руб., 1–2 дня
Доставка по СПб 400 руб., 1–2 дня
Доставка по России 700 руб., 6–10 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
