Генератор ВЧ-сигнала (35–4400 МГц)

Генератор ВЧ-сигнала, применяемый для тестирования и калибровки различных электронных систем и радиокомпонентов. Благодаря элементарной базе, содержащей чип-синтезатор ADF4351, устройство способно генерировать сигнал на частоте от 35 МГц до 4,4 ГГц.

В диапазоне генерируемых частот от 35 МГц до 2,2 ГГц доступна только одна форма волны — меандр (прямоугольная волна). В пределах от 2,2 ГГц до 4,4 ГГц пользователь может выбрать форму волны между меандром и синусоидой.

Несмотря на то, что основная функция прибора — генерация стандартного сигнала, эта модель также может использоваться в качестве генератора качающейся частоты (ГКЧ). При эксплуатации в режиме ГКЧ пользователь может задать начальную и конечные частоты, а также шаг приращения частоты в МГц.

Удобное управление при помощи сенсорного дисплея

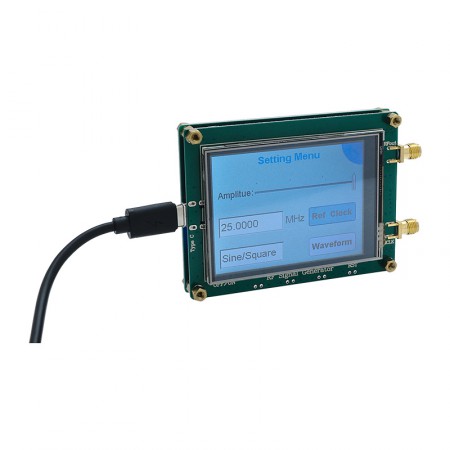

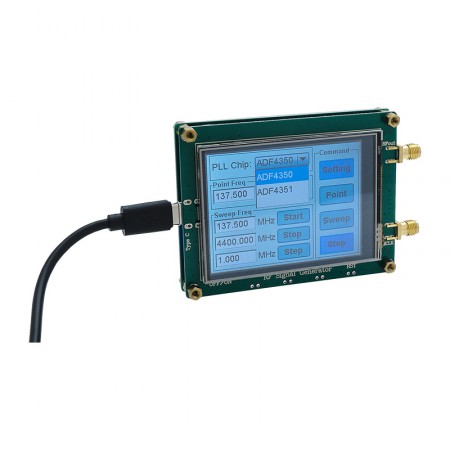

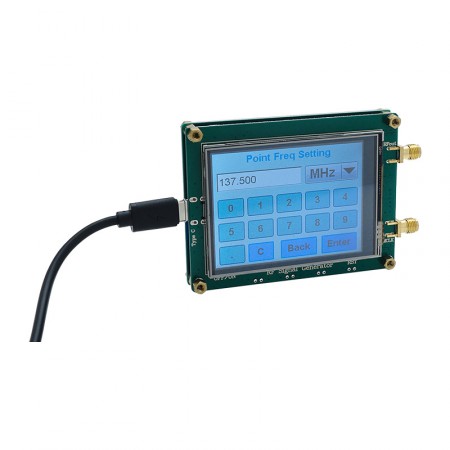

Управление устройством осуществляется при помощи сенсорного ЖК-дисплея. Графическое меню позволяет назначить генерируемую частоту, параметры ее изменения (в режиме ГКЧ), амплитуду исходящего сигнала, форму волны и частоту тактового сигнала (применяется для синхронизации с внешними измерительными приборами).

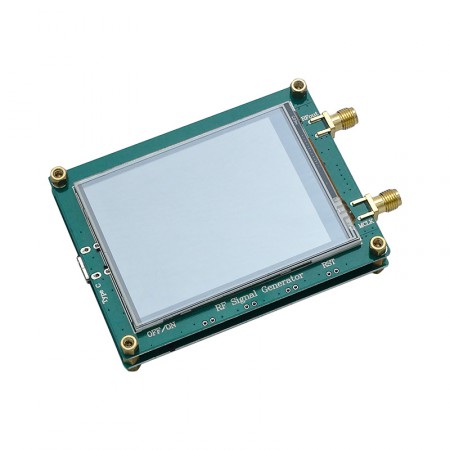

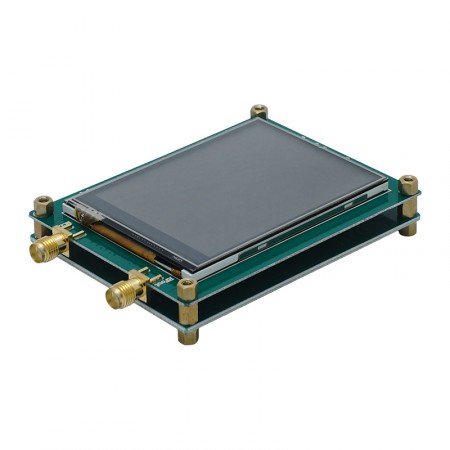

Для подключения генератора к ВЧ-системе на корпусе предусмотрен стандартный порт SMA-female (с маркировкой RF Out). Второй SMA-разъем с маркировкой MCLK необходим для синхронизации (Master Clock — модуль задающего синхронизатора).

Среди достоинств прибора — надежность, доступность для широкого круга пользователей (в том числе радиолюбителей) и возможность выбора формы волны. К недостаткам можно отнести «зашумленность» сигнала: помимо генерации основного тона, микросхема ADF4351 создает паразитные (сопутствующие) гармоники, что несколько ограничивает применение осциллятора при проведении сверхточных измерений.

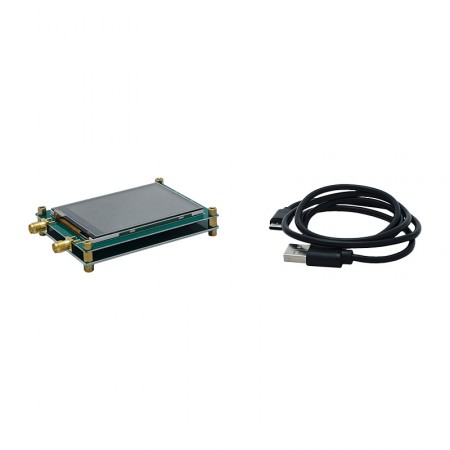

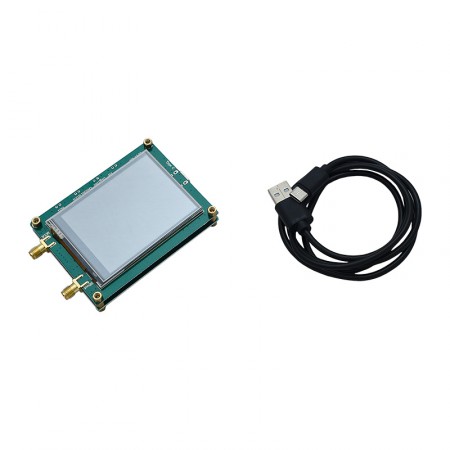

Питание генератора подается через порт USB Type-C. Кабель для подключения к компьютеру или другому источнику питания входит в комплект поставки. Представленная модель не предназначена для эксплуатации вне помещения.

Предлагаемое устройство — надежный генератор частот диапазона 35–4400 МГц по низкой цене. При использовании с осциллографами, частотомерами и другими приборами генератор позволяет оценить ряд важных технических параметров ВЧ-системы и ее компонентов.
