Arinst SSA TG R3Е сетевой анализатор спектра с трекинг-генератором, 24МГц - 12ГГц

Анализатор спектра показывает радиоэфир в виде графика: по горизонтали частота, по вертикали уровень сигнала — так специалист видит, какие передатчики работают в зоне приема, на каких частотах и с какой мощностью. Компактная модель Arinst SSA-TG R3E дополняет эту картину встроенным трекинг-генератором: прибор не только принимает сигналы, но и сам подает тестовый сигнал на измеряемое устройство, что открывает отдельный класс измерений.

Компактный анализ спектра для исследования радиообстановки

В качестве анализатора прибор работает в диапазоне от 24 МГц до 12 ГГц со скоростью сканирования до 20 ГГц/с. Полоса шириной 8,5 ГГц обегается за 0,6 с. Это позволяет не пропустить короткие сигналы сотовых сетей и представить полную картину в рабочих полосах 2G/3G/LTE, WiFi, 433/868 МГц и других стандартов.

Уровень шумовой полки в диапазоне до 6,2 ГГц составляет -110 дБм. Для работы со слабыми сигналами активируется МШУ (+15 дБ), а для защиты входа от перегрузки — аттенюатор (-15 дБ). Частотное разрешение переключается между значениями 25, 10, 5 и 2,5 кГц. Федеральные частоты сотовых операторов загружены в ПО заранее — каждый обнаруженный сигнал сразу получает метку оператора.

Эта версия прибора не поддерживает демодуляцию! Прибор показывает частоту и уровень сигнала, но не служит для анализа содержимого. Демодуляция аналоговых сигналов доступна в старшей модели SSA-TG R3 без индекса E.

Трекинг-генератор — главное отличие

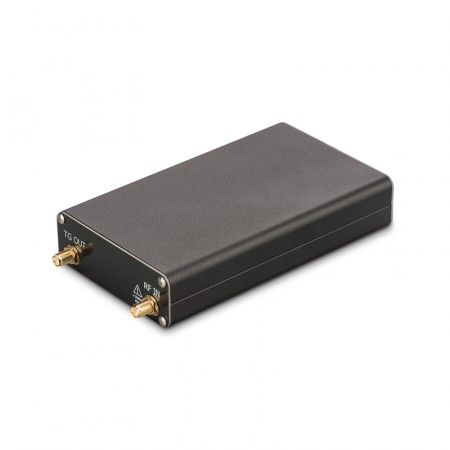

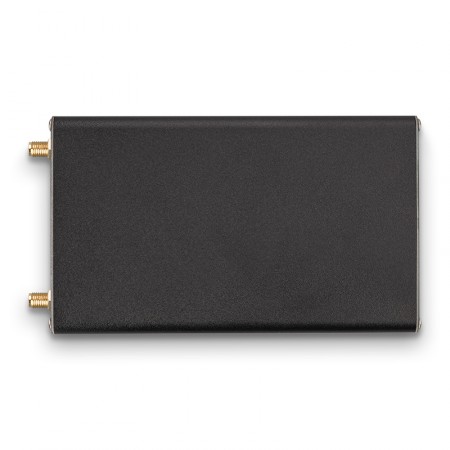

На корпусе предусмотрены два антенных порта (розетки SMA): RF IN — прием сигналов, TG OUT — выход следящего генератора. Принцип работы прост: генератор подает на вход измеряемого устройства сигнал с известными параметрами, анализатор одновременно снимает сигнал с выхода — и по разнице строит амплитудно-частотную характеристику. Так можно увидеть, как устройство обрабатывает сигнал на каждой частоте рабочего диапазона.

С трекинг-генератором прибор решает задачи, которые иначе потребовали бы отдельного оборудования:

• Проверить, правильно ли фильтр ограничивает нужные частоты и не пропускает ли лишнее;
• Измерить реальные потери в кабельной сборке или антенно-фидерном тракте;
• Протестировать потери на пассивных элементах (аттенюаторах, делителях и т. п.);
• Оценить равномерность усиления репитера по всей полосе;
• Провести ремонт и настройку репитера непосредственно на объекте.

Выходная мощность генератора регулируется от -8 дБм до -29 дБм на частотах до 6,2 ГГц, стандартный режим измерений — S21 (от порта 1 к порту 2).

Подключение и варианты питания

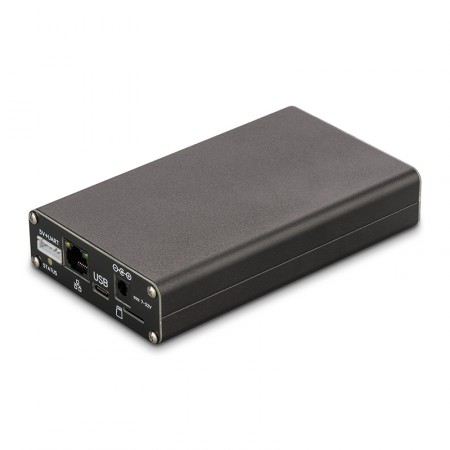

Прибор не имеет ЖК-дисплея и сенсорного управления. Вместо этого он предоставляет несколько вариантов проводного подключения:

• По кабелю USB Type-C напрямую к ноутбуку или компьютеру;
• Через Ethernet (100 Мбит/с) для стационарной установки. Доступ через веб-интерфейс. Ethernet-соединение работает до 100 метров по витой паре, с оптическими медиаконвертерами — на десятки километров. К одному прибору через сеть могут подключаться несколько пользователей одновременно;
• Через UART для встраивания в автоматизированные системы мониторинга. При подключении по UART данные передаются в бинарном формате пакетами. Можно использовать простые команды или составить более сложные запросы-скрипты.

Прибор поддерживает API для разработчиков, что позволяет задействовать анализатор в сторонних программных решениях. Слот MicroSD служит для локальной записи данных (на карту памяти).

Питание предусмотрено в трех вариантах: через USB Type-C, от внешнего блока питания (7–32В) либо через Ethernet-кабель по технологии «пассивного» PoE. При подключении через PoE один кабель одновременно передает и данные, и питание, что удобно при монтаже в труднодоступных местах.

Комплект поставки

В коробке — анализатор, два переходника SMA для защиты антенных разъемов от износа при частых подключениях, кабель USB для связи с компьютером, фирменная сумка для транспортировки и паспорт изделия.

Оформите заказ через корзину на сайте, а затем выберите способ доставки! По вопросам подбора оборудования звоните по номеру 8-800-3333-965 или закажите обратный звонок!

Анализатор спектра Arinst SSA-TG R3Е — паспорт [PDF, ~181Kb]
