Адаптер (переходник) USB для модемов M.2 (корпусной, c SMA)

Переходник в корпусном исполнении применяется для подключения модемов формата M.2 к персональным компьютерам, ноутбукам и WiFi-маршрутизаторам. Сотовый модуль устанавливается внутрь корпуса, после чего адаптер соединяется USB-кабелем с вашим устройством. Необходимые порты и интерфейсы расположены снаружи, что упрощает подключение антенн и установку SIM-карты.

Адаптер для быстрых модемов M.2

Крупные производители прекратили выпуск USB-модемов и переключились на изготовление дорогостоящих LTE-роутеров. Однако для промышленного сектора продолжается выпуск бескорпусных сотовых модулей в виде печатных плат. Наиболее производительные модели, которые поддерживают высокие категории LTE, производятся в формате M.2 и предназначены для установки в профильное промышленное оборудование. Тем не менее, существует способ подключить такие модемы к обычным компьютерам — для этого используется переходник!

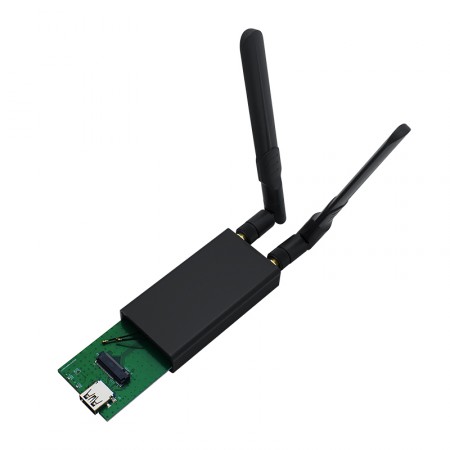

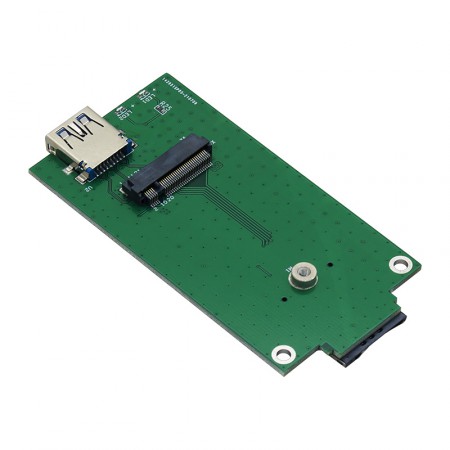

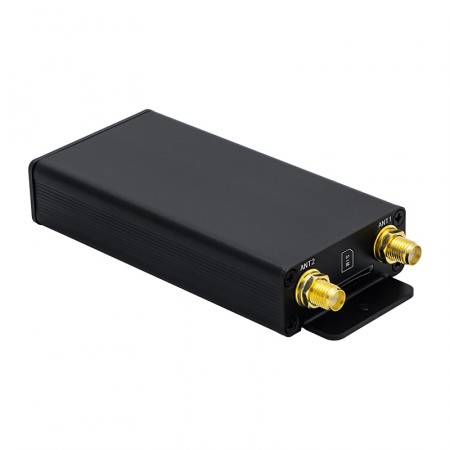

Прибор представляет собой металлический футляр, в который устанавливается модем. Затем переходник соединяется обычным USB-кабелем с ПК, портативным компьютером или WiFi-роутером.

Поскольку в формате M.2 выпускаются модемы с поддержкой агрегации частот, способные «разгоняться» до сотен мегабит в секунду, в этой модели используется полноформатный порт USB 3.0.

Примеры совместимых модемов:

• Sierra Wireless EM7455
• Sierra Wireless EM7565
• Quectel EM12-G
• Quectel EM160R-GL

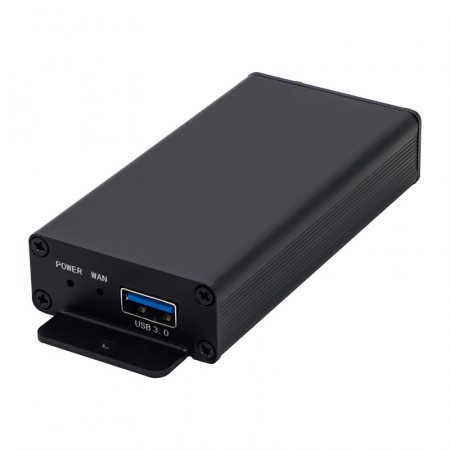

Адаптер не требует отдельного питания: снабжение платы электроэнергией осуществляется по USB-кабелю. Для удобства эксплуатации производителем предусмотрены светодиодные индикаторы питания и подключения (WAN).

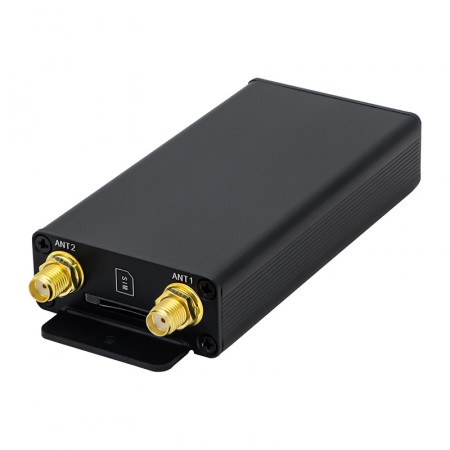

SIM-слот стандартного формата (Mini-SIM) расположен непосредственно на корпусе переходника, поэтому для установки или смены «симки» вам не потребуется лишний раз раскручивать корпус.

Подключение внешних антенн

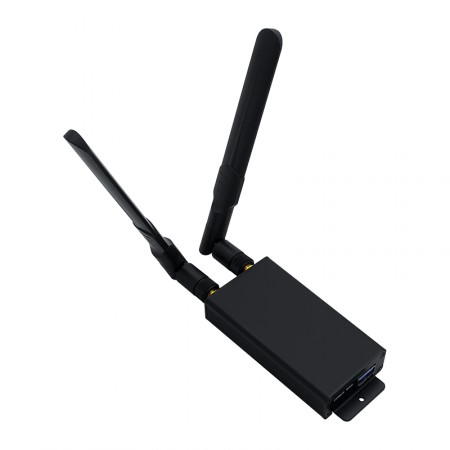

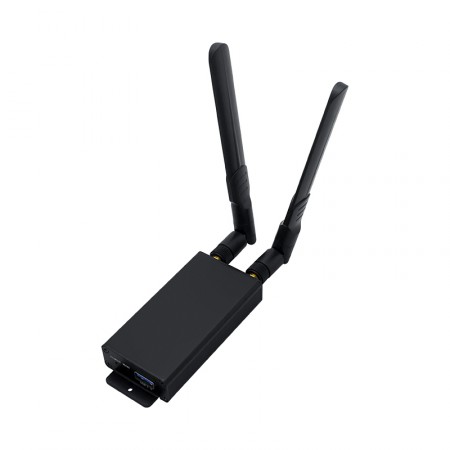

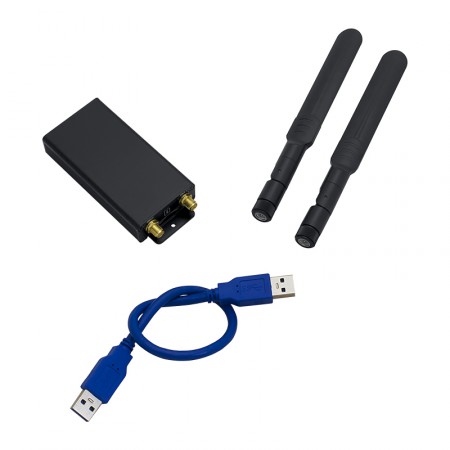

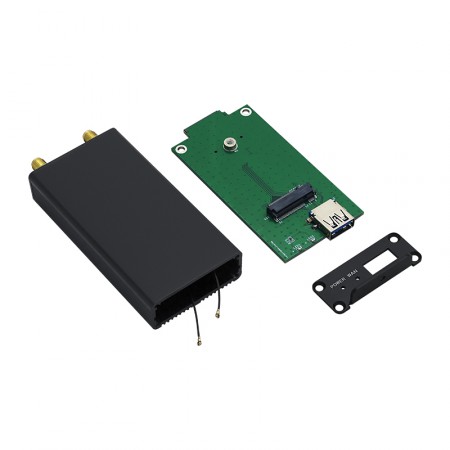

С внешней стороны корпуса расположены два стандартных коннектора SMA-female, к которым подключаются комплектные штыревые антенны. Для соединения переходника с платой сотового модуля используются короткие пигтейлы с микроразъемами MHF4. Поддерживется работа сотовых модулей в режиме MIMO 2x2 (двухканальная передача).

Штатных антенн достаточно для использования модема в зоне уверенного приема сигнала, например, в городе. Если вы находитесь на границе сотовой сети или сигнал плохо проникает в ваше помещение, рекомендуется заменить штатные излучатели на более мощную уличную антенну (одинарную или MIMO).

USB-адаптер для сотовых модулей M.2 — это элегантный и простой способ «собрать» свой собственный быстрый модем, во много превосходящий по характеристикам доступные в продаже «свистки».
