Модем 3G/4G M.2 Sierra Wireless EM7565

Модем EM7565 от канадского производителя Sierra Wireless относится к устройствам класса LTE Cat. 12 и может развивать скорость загрузки до 600 Мбит/с, а передачи — до 150 Мбит/с. Сотовый модуль основан на чипсете Qualcomm MDM9250 и поддерживает агрегацию до трех полос частот и модуляцию 256QAM. Модем EM7565 рекомендуется применять в составе наиболее требовательных решениях, где важна высокая скорость мобильного интернета.

Сотовый модуль LTE Cat. 12 от Sierra Wireless

Sierra Wireless EM7565 поддерживает широкий набор LTE-бэндов (частотных диапазонов), используемых в США, Европе и России. В перечне поддерживаемых стандартов значатся LTE Band 3 (частота 1800 МГц), LTE Band 7 (частота 2600 МГц) и LTE Band 20 (частота 800 МГц).

Модем категории LTE Cat. 12 может скачивать данные на скорости до 600 Мбит/с. Высокая скорость передачи данных достигается сочетанием трех ключевых технологий:

• Агрегация частот — использование оператором нескольких полос частот из одного или разных диапазонов для достижения максимальной пропускной способности. Модель EM7565 способна агрегировать до трех полос частот на загрузку и до двух полос частот на отдачу. Модем поддерживает различные сочетания агрегации, включая востребованную в России комбинацию B3+B7+B20;
• Модуляция 256QAM — современный режим модуляции (кодирования) сигнала, который используется в крупных городах. Применение сложной модуляции предполагает наличие высокого уровня сигнала и существенно повышает скорость соединения;
• Многоканальная передача данных MIMO — технология, позволяющая устройству и базовой станции оператора «общаться» в нескольких независимых каналах. Модем EM7565 поддерживает режимы MIMO 2x2 и 4x2.

Обратите внимание, что указанные технологии должны поддерживаться не только на стороне модема, но также на стороне оператора. Sierra Wireless EM7565 предназначен для эксплуатации в современных сотовых сетях, развернутых в городах и крупных населенных пунктах. Если вы планируете использовать этот модем в загородной местности, предварительно необходимо убедиться, что ваш оператор установил вблизи новую базовую станцию с поддержкой агрегации частот. В противном случае скорость модема может оказаться существенно ниже заявленных максимальных характеристик!

Сценарии использования модема EM7565

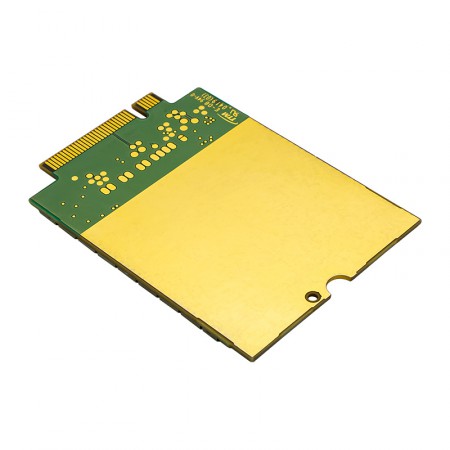

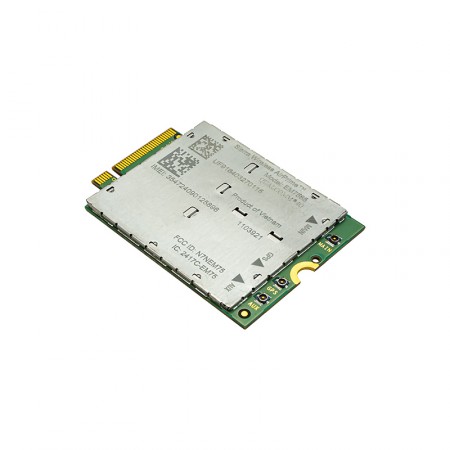

Sierra Wireless AirPrime EM7565 — это бескорпусный модем, выполненный в формате карты M.2. Существует несколько способов использования этого сотового модуля:

• В составе промышленного оборудования и M2M-решений, имеющих слот M.2 для установки модема;
• С платами роутеров, в том числе для изготовления кастомных решений (например, комнатных или уличных 4G-ротеров);
• С USB-переходником для подключения к компьютеру, ноутбуку, WiFi-роутеру или другому совместимому устройству.

Модем работает по интерфейсу USB 3.0 и может использоваться как с настольными операционными системами (Windows, Linux), так и с платформой Android. На сайте производителя доступны пакеты драйверов, свежие версии прошивок, а также подробная техническая документация и комплекты для разработчиков (SDK).

Помимо сотового подключения, EM7565 поддерживает определение местонахождения при помощи спутниковой навигации: GPS, ГЛОНАСС, Beidou, Galileo и QZSS.

Подключение антенн к модему Sierra Wireless

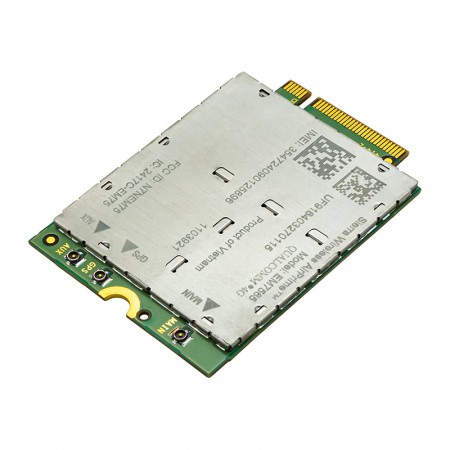

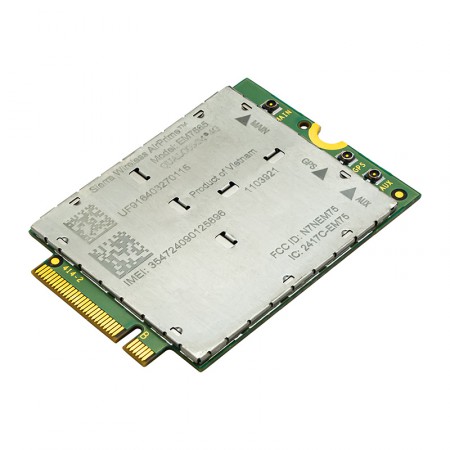

На плате модема размещены низкопрофильные коннекторы MHF4. Два коннектора служат для соединения модуля с сотовыми антеннами, а третий — для соединения с GPS-антенной. Излучатели не входят в комплект поставки и приобретаются отдельно. Для подключения обычно используется гибкий пигтейл.

Модем рассчитан на работу в суровых климатических условиях (от -40°С до +85°С). Допускается использование модуля в составе уличных приборов, например, внешних 4G-клиентов.

Чтобы купить модем Sierra Wireless EM7565, положите товар в корзину и оформите онлайн-заказ. У вас остались вопросы или вам требуется консультацию по подбору оборудования? Позвоните по телефону 8-800-3333-965 или обратитесь к нашему специалисту через чат!

Модем Sierra Wireless EM7565 — спецификации [PDF, ~2.05Mb]
