Роутер Kroks Rt-Brd RSIM m4 с модемом LTE cat.4

Интегрируемый маршрутизатор Rt-Brd RSIM m4 со встроенным LTE-модемом, WiFi и двумя Ethernet-портами с поддержкой проходного питания PoE. Устройство позволяет сконструировать функциональный комнатный или уличный роутер в гермобоксе для усиления мобильного интернета или резервирования проводного соединения.

Обычно интегрируемые платы устанавливаются в корпус антенны с гермобоксом или отдельные герметичные боксы.

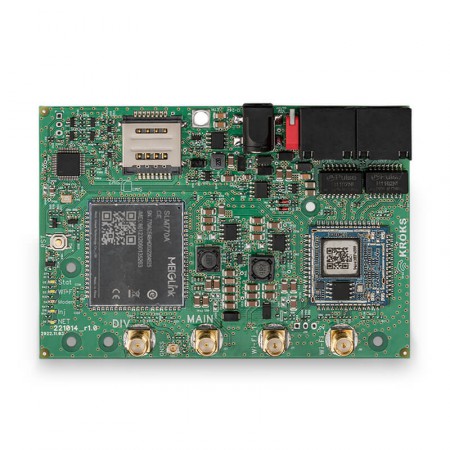

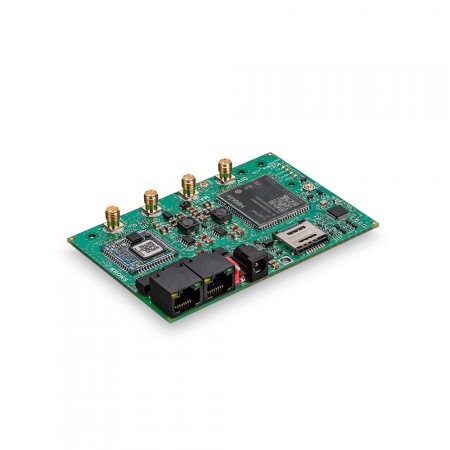

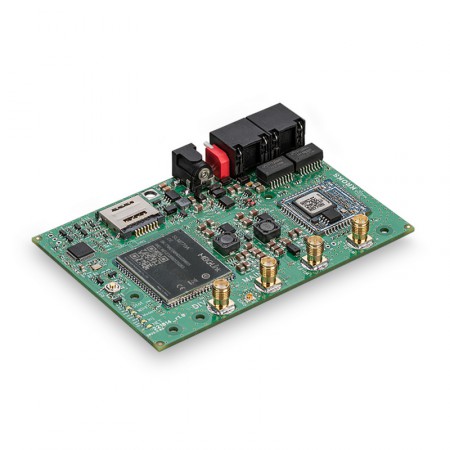

Плата роутера со встроенным модемом для интеграции

Модель Rt-Brd RSIM m4 оснащена встроенным сотовым модулем с поддержкой LTE-сетей на скорости до 150 Мбит/с на прием и 50 Мбит/с на отдачу (Cat. 4). На плате размещены два SIM-слота, которые могут использоваться с картами любых операторов. В момент времени работает лишь одна «симка», поэтому второй слот предназначен для резервирования интернет-соединений на случай сбоя и дисконнекта.

Роутер совместим с бэндами (частотами) LTE, которые используются в России. При отсутствии доступа к 4G-сетям происходит автопереключение в режим 3G (UMTS) или 2G (GSM).

Прибор не имеет встроенных антенн сотовой связи. Для подключения наружных антенн используются два разъема SMA-female. При подключении двух антенн задействуется технология MIMO 2x2, которая повышает скорость интернета в LTE-сетях. К роутеру можно подключить обычные «штырьки» или двойную антенну MIMO-конфигурации.

Прибор поддерживает SIM-инжектор Kroks, с помощью которого SIM-карты можно устанавливать и менять на удалении от устройства даже без физического доступа к плате. Антенны, необходимые кабели и SIM-инжектор покупаются отдельно.

WiFi и Ethernet для подключения устройств

Соединение устройств с маршрутизатором возможно беспроводным методом или по кабелю Ethernet. WiFi-сеть роутера работает на частоте 2,4 ГГц в соответствии со стандартом 802.11b/g/n. Максимальная скорость — 300 Мбит/с. В настройках устройства можно задать две раздельные сети. Поддерживается единовременная работа 15 устройств.

Для подключения WiFi-антенн предусмотрены два реверсивных коннектора SMA-female, которые размещены на плате рядом с разъемами для антенн сотовой связи.

Также на плате размещены два порта Ethernet со скоростью работы 100 Мбит/с. По умолчанию порты сконфигурированы в режиме LAN для подсоединения сетевых устройств.

PoE и особенности питания маршрутизатора

Питание устройства возможно от блока питания через DC-разъем или по технологии PoE. При использовании PoE данные и питание поступают на LAN-порт по общему Ethernet-кабелю. Особенностью модели является поддержка выходного PoE на втором порту, которая позволяет запитать от платы дополнительные устройства, например, видеокамеру.

• Питание через DC-разъем требует подключение адаптера питания с выходным напряжением 12–24В;
• Питание через LAN-разъем (по технологии Passive PoE) с напряжением 12–24В. Источником в этом случае может служить коммутатор/роутер с выходным PoE или инжектор;

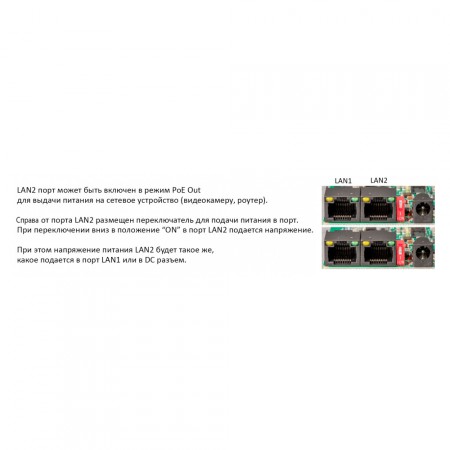

• Особенностью модели является поддержка сквозного PoE на втором LAN-порту. Это означает, что на второй LAN-порт может быть выведено напряжение, соответствующее входному напряжению роутера. Это позволяет запитать дополнительные периферийные устройства, например, средства видеонаблюдения (IP-камеру) или точку доступа WiFi;
• Сквозное PoE включается и отключается физическим тумблером, расположенным рядом с портами.

Поддержка сквозного питания PoE существенно расширяет возможности прибора и делает возможным его интеграцию в более сложные системы безопасности, видеонаблюдения и мониторинга.

Открытая операционная система для гибкой настройки

Программное обеспечение роутера основано на OpenWRT и поддерживает множество функций маршрутизации, безопасности и управления. Помимо привычных функций межсетевого экрана, DHCP и родительского контроля, пользователям доступна установка дополнительных пакетов, расширяющих функциональность роутера.

Rt-Brd RSIM m4 — многоцелевая плата маршрутизатора для интеграции в гермобокс антенны или отдельный корпус. На базе устройства можно построить полноценный уличный или комнатный LTE-роутер для усиленного приема интернет-сигнала или резервирования соединения. Чтобы купить плату, положите товар в корзину и оформите заказ онлайн. Также вы всегда можете спросить нас о системах усиления связи по телефону 8-800-3333-965!
