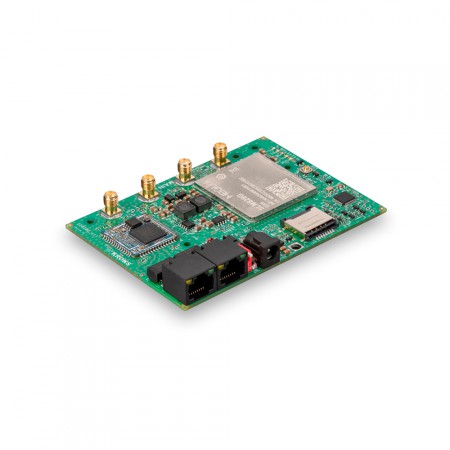

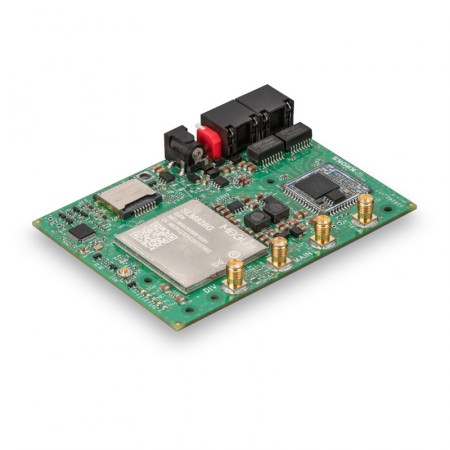

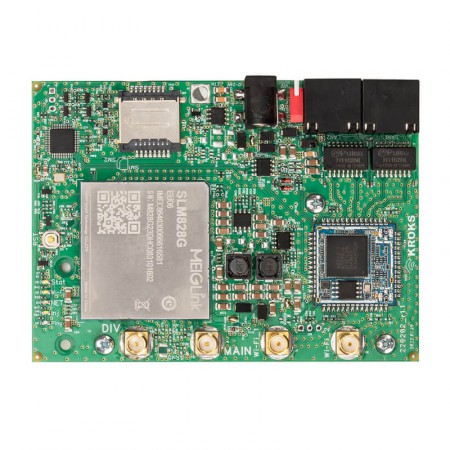

Роутер Kroks Rt-Brd RSIM m6 для установки в гермобокс с модемом LTE cat.6

OEM-роутер для интеграции Rt-Brd RSIM m6 от компании Крокс имеет встроенный модем с поддержкой агрегации частот (LTE Cat. 6), беспроводную сеть WiFi и два LAN-порта с поддержкой питания PoE и сквозного питания для подключения других устройств. Эта плата может стать основой производительного LTE-маршрутизатора в уличном исполнении или мощного корпусного роутера для решения специальных задач.

Обычно плата роутера интегрируется в гермобокс, который выступает защищенным корпусом. Частым сценарием является встраивание роутера в гермобокс уличной интернет-антенны: в таком сценарии устройство выступает в роли усилителя, получающего LTE-сигнал в зоне наилучшего приема.

Какие возможности имеет плата Rt-Brd RSIM m6?

Плата представляет собой маршрутизатор со встроенным модемом 6-й категории LTE. Модем поддерживает агрегацию двух полос частот, что позволяет загружать данные из мобильных сетей со скоростью до 300 Мбит/с. Предельная скорость отправки данных составляет 50 Мбит/с.

На плате размещены два SIM-слота большого размера (Mini-SIM), в которые могут быть установлены карты одного или разных операторов связи. Карты не работают одновременно: два слота используются, чтобы обеспечить резервирование связи на случай обрыва соединения. Чтобы менять SIM-карты без доступа к плате роутера (например, при ее установке на улице), можно использовать SIM-инжектор.

Благодаря поддержке многочисленных диапазонов связи и различных комбинаций агрегации, Rt-Brd RSIM m6 подходит для применения в любых современных российских сетях. Если в зоне использования роутера отсутствует 4G-покрытие, он автоматом перейдет в режим 3G.

Маршрутизатор не имеет встроенных антенн сотовой связи. Для работы мобильной сети необходимо подключить антенны к разъемам SMA-female. Чтобы сотовый модуль работал на максимальной скорости с поддержкой технологии MIMO 2x2, нужно подключить две антенны или одну антенну двойной конфигурации (с двумя разъемами).

Возможности соединения по WiFi и Ethernet

Подключение устройств к роутеру возможно как по кабелю, так и беспроводным способом. Для проводных девайсов доступны LAN-порты, а для портативных и мобильных устройств предлагается WiFi-сеть.

• Беспроводная сеть работает по протоколу 802.11n на частоте 2,4 ГГц. Максимальная скорость соединения — 300 Мбит/с, максимальное число одновременных пользователей — 15;
• Антенны WiFi подключаются к ВЧ-разъемам RP-SMA-female, установленным на плате рядом с коннекторами для сотовых антенн;
• Два порта RJ-45 (по умолчанию LAN) предназначены для подключения сетевых устройств по стандарту Fast Ethernet (до 100 Мбит/с).

Расширенные возможности питания (PoE-in и PoE-out)

Маршрутизатор допускает два способа питания: пользователь может выбрать удобный ему режим в зависимости от способа монтажа и места размещения устройства.

• Питание может быть подведено через DC-коннектор от обычного блока питания (постоянный ток 12–24В);
• Помимо этого, поддерживается входное питание по технологии Passive PoE (через первый Ethernet-порт). В этом случае к порту LAN1 должен быть подключен совместимый источник PoE (24В). Таким источником может быть инжектор или другое устройство (например, коммутатор с выходным PoE);
• Технология PoE позволяет разместить плату роутера на расстоянии до 100 м от источника питания, а также передавать данные и электрический ток по одному патч-корду;

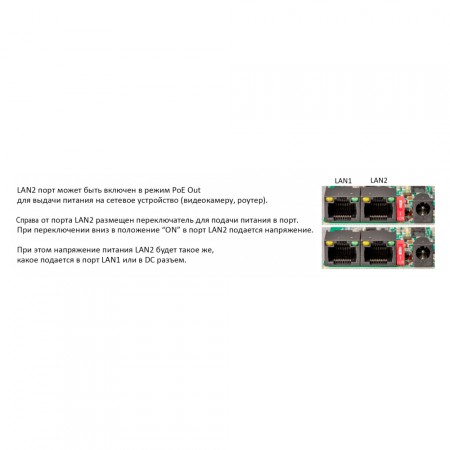

• Особенностью прибора является наличие т. н. «сквозное PoE». На втором порту (LAN2) можно включить выходное PoE с тем же напряжением, которое поступает на роутер от источника питания. В результате от роутера можно запитать другое PoE-совместимое устройство, например, видеокамеру, IP-телефон, домофон или дополнительную точку доступа WiFi. Включение и отключение сквозного PoE осуществляется отдельным переключателем.

Плата Rt-Brd RSIM m6 подходит для организации различных профильных решений выхода в интернет и интернетизации помещений. При установке в уличной антенне роутер может обеспечить стабильный интернет в зоне слабого приема, а при установке в обычном корпусе — решение для резервирования связи или выполнения узкоспециальных задач.

Чтобы купить Rt-Brd RSIM m6, положите товар в корзину и оформите заказ на сайте. Собираете собственный роутер и у вас появились вопросы по комплектующим? Задайте их нам по телефону 8-800-3333-965!
