Устройство расширения Nextivity CEL-FI QUATRA Range Extender

Устройство расширения (Range Extender) предназначено для увеличения дистанции между блоком сети (Network Unit) и блоком покрытия (Coverage Unit) внутри системы усиления Nextivity Cel-Fi QUATRA. При штатном соединении устройств максимальная длина Ethernet-кабеля ограничена 100 м. Добавление в систему Range Extender и второй кабельной сборки позволяет удвоить этот показатель и разместить устройства на расстоянии 200 м друг от друга.

Cel-Fi QUATRA представляет собой масштабируемую систему усиления 3G/4G-связи, устанавливаемую в помещении. К одному блоку сети может быть подключено от одного до четырех модулей покрытия, что позволяет обеспечить площадь ретрансляции сигнала до 20000 м². При необходимости разместить модуль покрытия в удаленном помещении (комнате, подвале, переговорной с экранирующими перекрытиями) стометрового Ethernet-провода может оказаться недостаточно. В этом случае расширитель повышает возможности по охвату полезных площадей.

Увеличение длины кабельной линии до 200 м

Range Extender не требует подключения отдельного блока питания: полезный сигнал и питание передается от блока Network Unit по Ethernet-кабелю с помощью технологии PoE (Power over Ethernet). Устройство Range Extender обеспечивает сквозную передачу данных и вольтажа для подключенного модуля покрытия Coverage Unit.

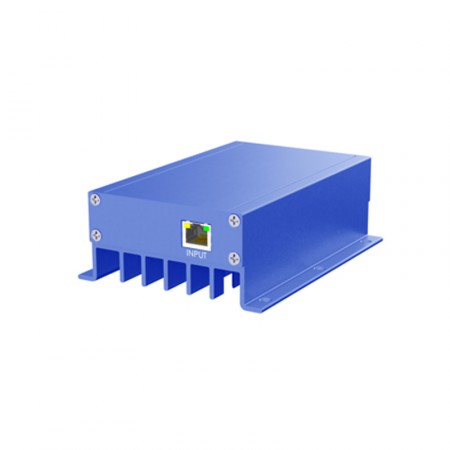

На компактном металлическом корпусе прибора расположен порт Input (вход) со стандартным разъемом RJ-45, предназначенный для подключения провода от блока сети. Как было отмечено выше, его длина не должна превышать 100 м. Порт Output (выход) с аналогичной конфигурацией разъема используется для подключения второго провода (также длиной до 100 м), который ведет к блоку покрытия. Каждый порт оснащен светодиодными индикаторами, реагирующими на присутствие питания в системе.

Кабельные сборки (провода с установленными на них разъемами) в комплект поставки не входят. Это позволяет эксплуатировать кабельные сборки произвольной длины на вашем объекте. Производителем рекомендовано использовать кабель категории Cat.5e или выше.

Корпус прибора оснащен радиатором, рассеивающим тепло от устройства. Предусмотрена возможность установки прибора на стене или на полке (стеллаже). Металлический корпус защищает встроенные электронные компоненты от механических повреждений и воздействия посторонних помех.

Range Extender — удлинитель кабельной линии, обеспечивающий высокое качество передачи сигнала и PoE-питания. Интегрированный усилитель сигнала позволяет компенсировать потери мощности на протяженных кабельных сборках. Если вы хотите разместить несколько модулей покрытия на удалении свыше 100 м от блока сети, потребуется несколько устройств расширения с дополнительными кабелями.

Важно! Range Extender — предназначен только для использования в системе Cel-Fi QUATRA. Совместимость с другими системами усиления связи и альтернативные способы эксплуатации прибора не поддерживаются.
