Интерфейс фемтосоты Nextivity CEL-FI QUATRA Small Cell Interface

Специализированное устройство для подключения системы усиления связи Nextivity Cel-Fi QUATRA к малой соте (фемтосоте) одного из операторов сотовой связи. Прибор Small Cell Interface оптимизирован для работы с оборудованием Cel-Fi QUATRA, поэтому его эксплуатация с прочими системами усиления не поддерживается.

Как работает Small Cell Interface от Nextivity?

Cel-Fi QUATRA — современная система усиления 3G/4G-сигнала операторского уровня. Модуль сети (Network Unit) представляет собой усилитель, который подключается к источнику сотового сигнала. Модули покрытия (дочерние блоки, Coverage Unit) подключаются к Network Unit в количестве 1–4 штук и обеспечивают требуемую площадь покрытия (до 20000 м²). Система отлично показывает себя в городах и иных локациях с высокой плотностью базовых станций.

Модуль Network Unit может получать сигнал напрямую от базовой станции (например, с помощью уличной антенны) или от фемтосоты оператора. Фемтосота может обеспечить стабильное и надежное сотовое покрытие даже при отсутствии базовой станции оператора в населенном пункте. Для совместной работы фемтосоты и системы усиления Cel-Fi QUATRA необходимо отдельное устройство — Small Cell Interface.

Фемтосота — маломощная базовая станция, устанавливаемая оператором в конкретном помещении. В отличие от репитера, она не создает канал приема и передачи сигнала по воздуху, а получает доступ к сети оператора по кабелю интернет-провайдера.

Small Cell Interface обеспечивает совместимость усилителей Cel-Fi QUATRA по конфигурации разъемов и техническим характеристикам с большинством современных фемтосот. Система усиления QUATRA и интерфейс Small Cell Interface позволяют существенно расширить площадь действия оборудования оператора.

Подключение Small Cell Interface к Cel-Fi QUATRA

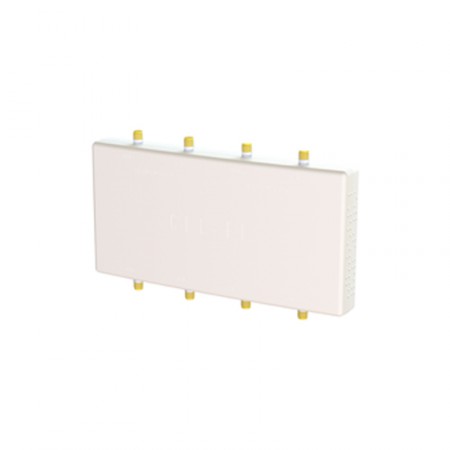

На корпусе прибора расположены 4 разъема SMA-female, что позволяет подключить до 2 блоков сети Network Unit. В комплект поставки входит одна пара кабелей с разъемами SMA-male и QMA-male для коммутации интерфейса с одним модулем сети, оснащенным разъемами QMA. С обратной стороны корпуса находятся разъемы SMA-female, предназначенные для соединения с фемтосотой.

Прибор относится к пассивному оборудованию и не требует электрического питания. Пошаговый процесс установки подробно описан в комплектной инструкции. Производителем предусмотрена возможность монтажа устройства на стене или другой ровной поверхности.

Small Cell Interface от Nextivity — практичное дополнительное устройство, позволяющее подключить до двух систем Cel-Fi QUATRA к одной фемтосоте, что значительно расширяет возможности усиления связи на крупных объектах.

Характеристики
Совместимость с устройствами	Nextivity Cel-Fi QUATRA
Частотный диапазон	699–2690 МГц
Максимальная входная мощность	30 дБм (1000 мВт)
Разъемы	4 x SMA-female (подключение к фемтосоте) 4 x SMA-female (подключение к блокам сети Network Unit)
Сопротивление	50 Ом
ВЧ-разъемы	SMA-female
Защита корпуса	IP20
Допустимая влажность	от 0% до 95% (без конденсации)
Рабочая температура	от 0°С до +40°С
Температура хранения	от -25°С до +60°С
Размер	175 x 85 x 25 мм
Вес	196 г
Комплектация	устройство Small Cell Interface, 2 кабеля SMA-male — QMA-male, 4 кабеля SMA-male — SMA-male, инструкция по эксплуатации
