Артикул: 2502
Компонент масштабируемой системы усиления сигнала 3G/4G-сетей Cel-Fi QUATRA, предназначенный для обеспечения площади покрытия до 5000 м2. Cel-Fi QUATRA Coverage Unit может использоваться только совместно с блоком сети Network Unit, приобретаемым отдельно.
К одному блоку сети может быть подключено от одного до четырех модулей покрытия Cel-Fi QUATRA Coverage Unit, каждый из которых способен ретранслировать сигнал на площадь до 5000 м2. Таким образом, при использовании максимального количества модулей пользователь может получить площадь покрытия до 20000 м2 на одну систему QUATRA.

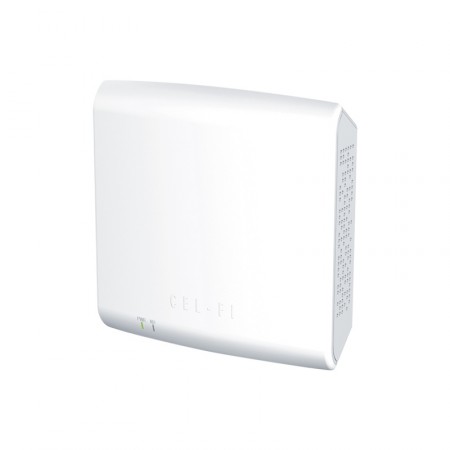

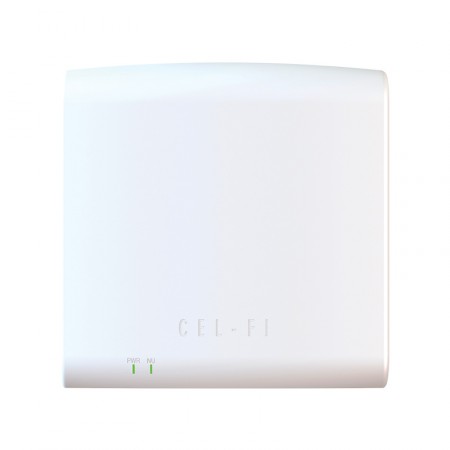

Nextivity Cel-Fi QUATRA Coverage Unit представляет собой раздающий модуль для системы Cel-Fi QUATRA, назначение которого — обеспечение канала связи между усилителем и абонентскими устройствами: смартфонами, мобильными телефонами, модемами и 3G/4G-роутерами.
Модули покрытия могут быть размещены в тех локациях здания, где прием входящего сигнала оператора отсутствует или слишком слаб для нормальной работы абонентских устройств. Соединение сетевого блока с модулями покрытия осуществляется при помощи кабеля «витая пара» со стандартными разъемами RJ-45. Максимальная длина такой кабельной сборки может достигать 100 метров. При необходимости разместить блок на большем расстоянии потребуется приобрести дополнительное устройство Nextivity QUATRA Range Extender, позволяющее создать кабельную трассу длиной до 200 м.
Cel-Fi QUATRA Coverage Unit поддерживает питание PoE 802.3at. Таким образом, для эксплуатации системы не требуется подключение отдельного БП к каждому модулю покрытия. ВЧ-сигнал и питание передается от модуля сети по единому кабелю, что значительно повышает удобство установки и эксплуатации системы усиления.

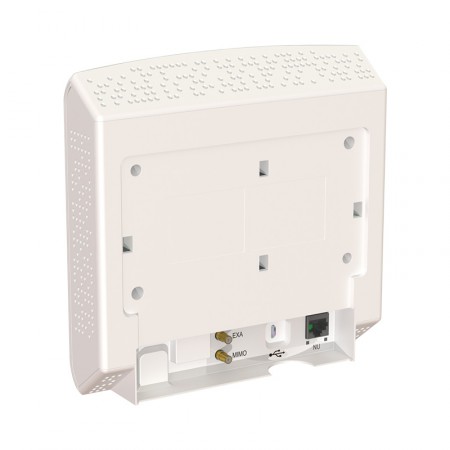

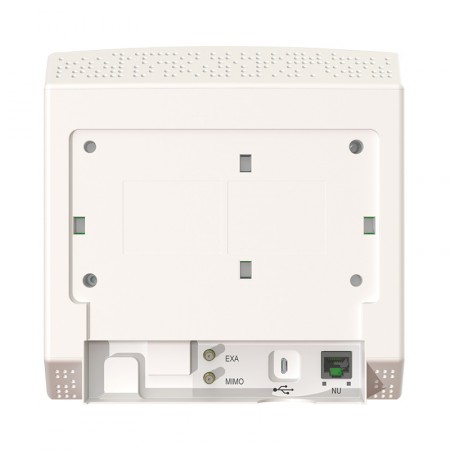

На модуле покрытия Coverage Unit доступны два коннектора QMA-female («мама»), к которым возможно подключение отдельных комнатных антенн. Использование отдельных раздающих антенн целесообразно при сложной планировке помещения, когда пользователю необходима дополнительная гибкость в размещении источников сигнала.
Nextivity Cel-Fi QUATRA — масштабируемая система усиления связи, состоящая из нескольких блоков. При разработке системы QUATRA инженеры компании Nextivity применили ряд технологических новшеств: это и автоматическое управление уровнем усиления, и возможность гибкого конфигурирования с помощью платформы Cel-Fi WAVE, и качественная фильтрация сигнала, и удобная схема питания устройств PoE. Платформа Cel-Fi QUATRA позволяет обеспечить высокое качество голосовой связи и стабильный скоростной интернет для абонентов выбранного оператора.
В комплект поставки Nextivity Cel-Fi QUATRA Coverage Unit входит только 1 блок покрытия. При необходимости увеличить рабочую площадь системы усиления вы можете приобрести большее количество модулей (до 4 при использовании одного сетевого блока). Обратите внимание, что блоки покрытия могут функционировать только вместе с блоком сети.
Выбирая оборудование для усиления сотовой связи и мобильного интернета, воспользуйтесь бесплатной консультацией наших специалистов по телефону 8-800-3333-965. Мы порекомендуем оптимальные решения с учетом ожидаемого результата и бюджета проекта.
Характеристики | ||
Стандарты связи | UMTS-900, UMTS-2100, LTE1800, LTE2600 | |
Uplink | Downlink | |
Частотные диапазоны |
824–849 МГц 880–915 МГц 1710–1785 МГц 1920–1980 МГц 2500–2570 МГц |
869–894 МГц 925–960 МГц 1805–1880 МГц 2110–2170 МГц 2620–2690 МГц |
Максимальная выходная мощность | 24 дБм (250 мВт) | 10 дБм (10 мВт) |
Коэффициент усиления системы | 100 дБ | |
Автоматическая регулировка усиления | есть | |
Площадь покрытия | 1000–5000 м2 | |
Управление | Cel-Fi WAVE | |
Порты и интерфейсы |
2 x QMA-female (подключение раздающих антенн) 4 x NU (подключение блока сети) |
|
Питание | PoE 802.3at | |
Защита корпуса | IP20 | |
Охлаждение | естественное | |
Допустимая влажность | от 0% до 95% (без конденсации) | |
Рабочая температура | от 0°С до +40°С | |
Температура хранения | от -25°С до +60°С | |
Размер | 188 x 188 x 50 мм | |
Вес | 0,83 кг | |
Комплектация | блок покрытия, руководство по установке и подключению |
Доставка и гарантия | |
Доставка по Москве | 400 руб., 1–2 дня |
Доставка по СПб | 400 руб., 1–2 дня |
Доставка по России | 700 руб., 6–10 дней |
Оплата | наличными / картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
