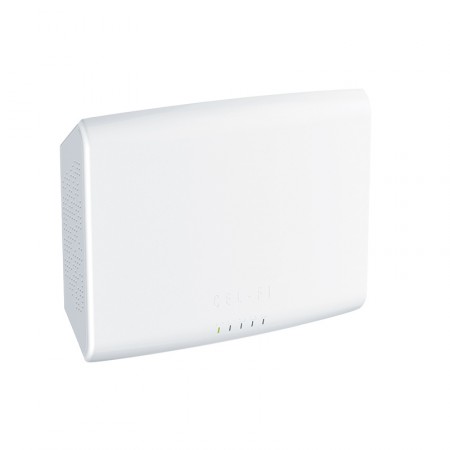

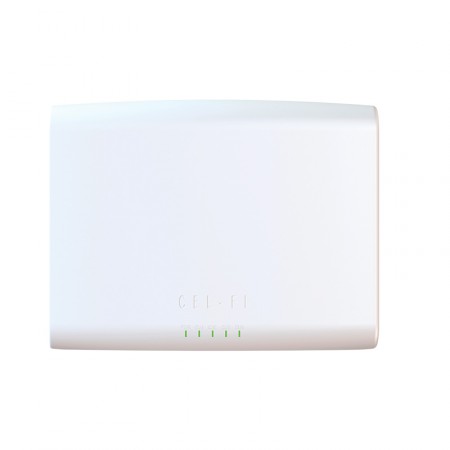

Блок сети Nextivity CEL-FI QUATRA Network Unit

Базовый модуль многокомпонентной системы Nextivity QUATRA для повышения качества 3G/4G-сигнала стандартов UMTS-900, UMTS-2100, LTE1800 и LTE2600. Платформа Cel-Fi QUATRA представляет собой профессиональное масштабируемое решение операторского уровня для усиления сотовой связи в помещениях большой площади.

Система Nextivity Cel-Fi QUATRA состоит из модулей двух типов: Network Unit — блока сети и Coverage Unit — модуля покрытия. Схема эксплуатации Cel-Fi QUATRA предусматривает использования одного блока сети и 1–4 модулей покрытия. Количество необходимых модулей покрытия определяется в зависимости от площади помещения, которое требуется охватить уверенным 3G/4G-сигналом.

Масштабируемая система связи Cel-Fi QUATRA

Cel-Fi QUATRA — система усиления, масштабируемая в широких пределах. При использовании одного сетевого блока и одного модуля покрытия пользователь получает качественную связь на площади до 5000 м². При увеличении количества устройств покрытия до четырех рабочая площадь усиления возрастает до 20000 м²!

• Network Unit обрабатывает канал связи между системой усиления и базовым оборудованием оператора. Основные задачи блока — приемопередача ВЧ-сигнала, усиление и кодировка для дальнейшей отправки на модули покрытия (Coverage Unit).
• Coverage Unit выполняет функцию внутренней (комнатной) антенны, осуществляющей ретрансляцию сигнала до смартфонов и модемов пользователя.

Между собой модули соединяются с помощью стандартного Ethernet-кабеля, максимальная длина которого может достигать 100 м, а при использования дополнительного устройства Nextivity QUATRA Range Extender — 200 м. Также производителем предусмотрена возможность коммутации системы с фемтосотой при использовании дополнительного прибора Nextivity QUATRA Small Cell Interface.

Обратите внимание: в данной карточке товара представлен лишь один компонент системы Nextivity Cel-Fi QUATRA — блок сети (Network Unit). Для успешного усиления сигнала потребуются модули покрытия, приобретаемые отдельно.

В особенно крупных помещениях (например, в многоэтажных зданиях) система может быть расширена за счет установки нескольких блоков сети с большим числом модулей покрытия. Платформа Cel-Fi QUATRA поддерживает подключение "по цепочке" до четырех блоков Network Unit с централизованным управлением. По данным производителя, общий потенциал системы QUATRA достигает 60000 м²!

Как работает система Cel-Fi QUATRA?

Усилитель Cel-Fi QUATRA Network Unit предназначен для установки в том месте помещения, где наблюдается хотя бы слабый сигнал оператора (например, у окна). Использование модулей покрытия позволяет обеспечить стабильной связью даже те помещения, в которых сигнал полностью отсутствует: в подвалах и экранированных комнатах. Если сигнал наблюдается только на улице, возможно подключение внешней MIMO-антенны.

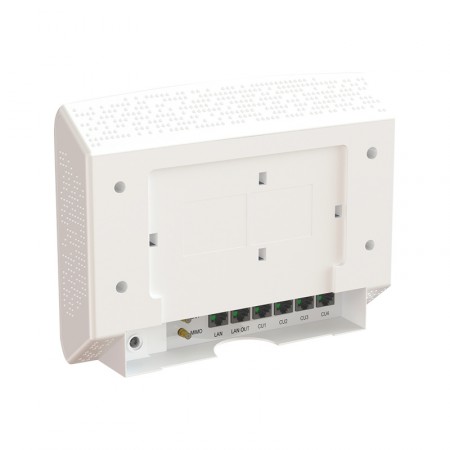

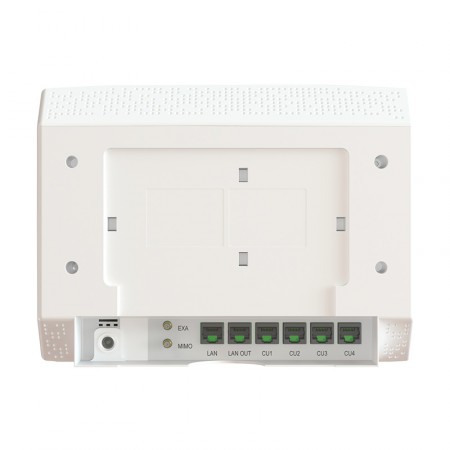

На корпусе модуля сети расположен блок из нескольких Ethernet-портов для подключения кабелей, ведущих к модулям покрытия и управляющим устройствам. Два разъема QMA-female используются для подключения уличной антенны (при полном отсутствии сигнала в помещении) или для коммутации с модулем QUATRA Small Cell Interface (при подключении к фемтосоте).

Питание Cel-Fi QUATRA Network Unit осуществляется с помощью входящего в комплект адаптера 220В. Питание блоков покрытия происходит с применением технологии PoE (Power over Ethernet), позволяющей передавать по витой паре не только полезный сигнал, но и необходимый для питания подчиненных устройств ток. Таким образом, при эксплуатации системы усиления требуется подключить к сети 220В только модуль сети, блоки покрытия получат питание по витой паре.

Конфигурация системы может производиться с помощью порта управления, мобильного приложения Cel-Fi WAVE или фирменного облачного сервиса. Компания Nextivity предлагает мощную программную платформу для гибкой настройки своих продуктов.

Nextivity Cel-Fi QUATRA — современное мощное решение для объектов различного масштаба и назначения, будь то многоэтажный частный дом, крупный офис, производственное помещение, торговый комплекс или склад. Высокая масштабируемость существенно повышает удобство эксплуатации системы.

Если вы желаете узнать больше об актуальных технологиях усиления мобильной связи и подобрать оборудование для личного или корпоративного проекта, воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965.

Характеристики
Стандарты связи	UMTS-900, UMTS-2100, LTE1800, LTE2600
	Uplink	Downlink
Частотные диапазоны	824–849 МГц 880–915 МГц 1710–1785 МГц 1920–1980 МГц 2500–2570 МГц	869–894 МГц 925–960 МГц 1805–1880 МГц 2110–2170 МГц 2620–2690 МГц
Максимальная выходная мощность	24 дБм (250 мВт)	10 дБм (10 мВт)
Коэффициент усиления системы	100 дБ
Автоматическая регулировка усиления	есть
Площадь покрытия	5000–20000 м2 (в зависимости от количества блоков покрытия)
Управление	Cel-Fi WAVE
Порты и интерфейсы	2 x QMA-female (подключение источника сигнала) 4 x CU (подключение блоков покрытия) 1 x LAN (порт управления) 1 x LAN OUT (выходной порт управления)
Питание	9,6–28,8В
Энергопотребление	≤ 120 Вт
Защита корпуса	IP20
Охлаждение	естественное
Допустимая влажность	от 0% до 95% (без конденсации)
Рабочая температура	от 0°С до +40°С
Температура хранения	от -25°С до +60°С
Размер	250 x 188 x 55 мм
Вес	1,2 кг
Комплектация	блок сети, адаптер питания, руководство по установке и подключению

Доставка и гарантия
Доставка по Москве	400 руб., 1–2 дня
Доставка по СПб	400 руб., 1–2 дня
Доставка по России	700 руб., 3–7 дней
Оплата	наличными / картой / по счёту с НДС
Манибек	14 дней
Гарантия	12 месяцев
Техподдержка	Будни 9-17, Вых 10-16
Установка под ключ	Москва, СПб от 5000 руб.
