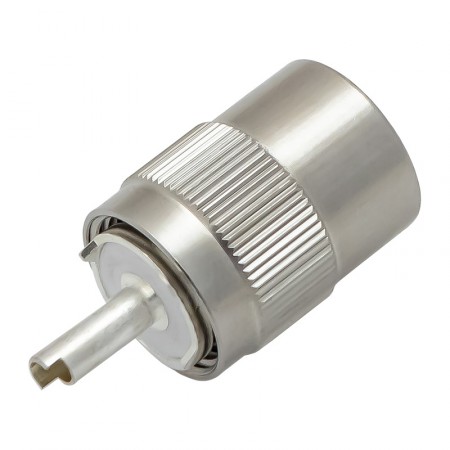

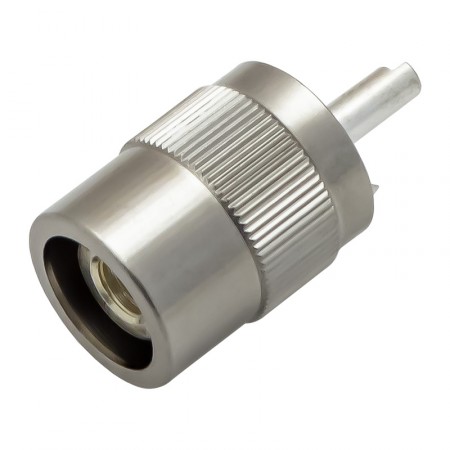

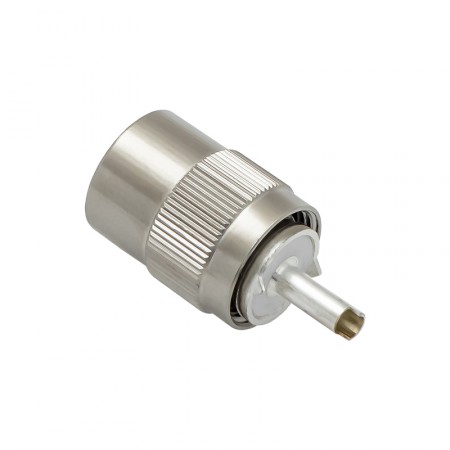

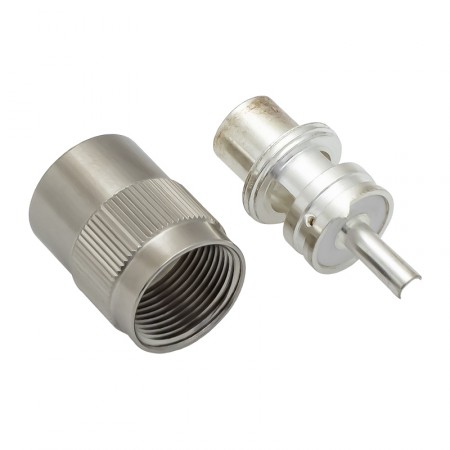

Разъём U-113F (UHF-male, накручивающийся, на кабель RG-58)

Коннектор UHF-male («папа»), предназначенный для установки на кабель серии RG-58 методом накрутки. Эта серия разъемов используется преимущественно в радиосвязи для передачи сигнала от антенны к приемнику и от передатчика к антенне. Вилка UHF также известна под обозначением PL-259, которое восходит к военной номенклатуре.

Особенности применения в радиосвязи

Коннекторы UHF закрепились в сфере радиосвязи и широко используются для подключения внешних антенн к радиостанциям. Номинальное волновое сопротивление — 50 Ом. Однако из-за конструктивных особенностей импеданс разъема может снижаться до 30–40 МГц, что влечет возрастающие потери сигнала.

Обычно не рекомендуется использовать соединители UHF для передачи сигнала частотой свыше 300 МГц. Повышенные требования к качеству передачи сигнала, например, в сотовых сетях, также являются аргументом в пользу более совершенных коннекторов N-типа. Несмотря на указанные недостатки, разъемы UHF остаются общепризнанным стандартом для полупрофессионального и любительского радиооборудования, которое использует низкие частотные диапазоны.

Как происходит монтаж U-113F?

Удобство накручивающихся разъемов заключается в том, что для их установки не требуется обжимной инструмент. Процесс монтажа сводится к накручиванию коннектора на зачищенный кабель RG-58 с дальнейшей пайкой оплетки и центральной жилы.

Для установки штекера U-113F практически не требуются специальные навыки. С процессом монтажа легко справится как опытный инженер, так и начинающий радиолюбитель!

В нашем магазине вы можете приобрести разъемы для радиостанций, оборудования сотовой связи и других ВЧ-применений. Иногда выбор подходящего соединителя может быть сложной задачей. Чтобы получить совет, обратитесь к нашим менеджерам по телефону 8-800-3333-965!

Данный разъём также известен под артикулами: HYR-0601A, GU-601A, UHF-7508A.

Инструкция по монтажу [PDF, ~27Kb]
