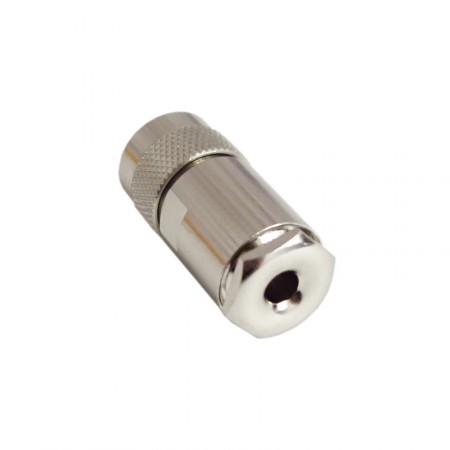

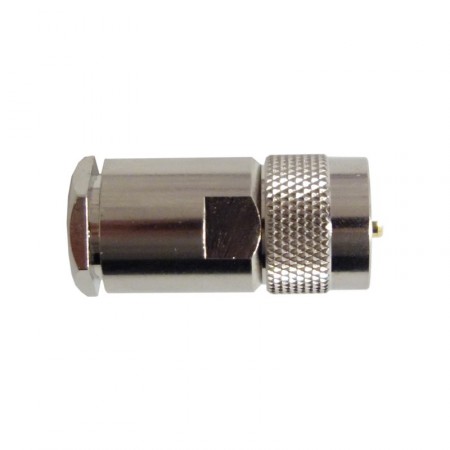

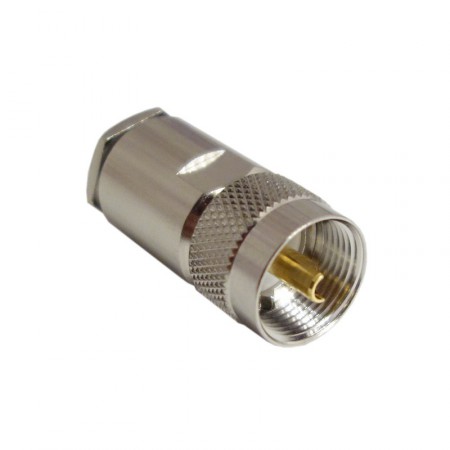

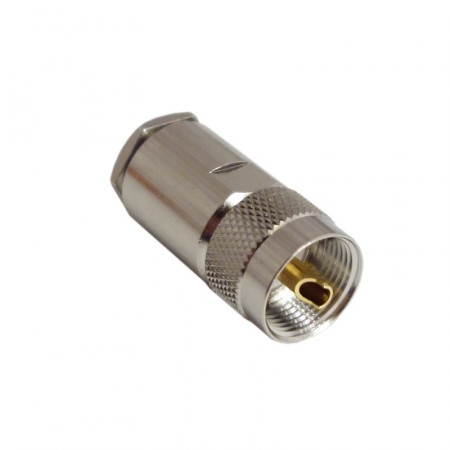

Разъём U-112F (UHF-male, прижимной, на кабель RG-58)

Цена: 300 р.
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1476

В корзину
В сравнение
Описание

U-112F — ВЧ-разъем («папа») UHF прижимного типа. Предназначен для использования с коаксиальным кабелем серии RG-58 (диаметр диэлектрика 3 мм, оболочки — 5 мм). Коннектор имеет волновое сопротивление 50 Ом и активно применяется в системах широковещательного радио и низкочастотной подвижной связи. В соответствии с военными обозначениями штекер UHF также называют PL-259.

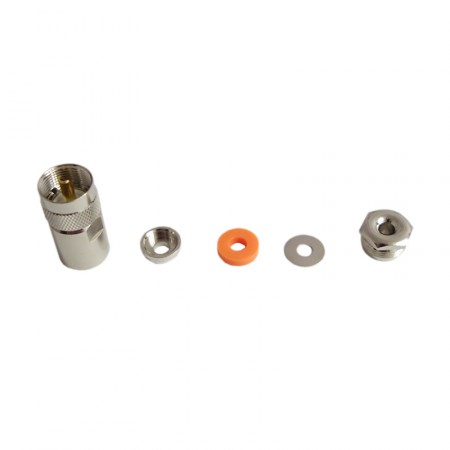

U-112F относится к коннекторам прижимного типа. Для монтажа оплетки кабеля не требуются обжимные клещи или другие специальные инструменты. Монтаж центральной жилы производится пайкой.

UHF относится к разъемам общего назначения. Основной недостаток этой серии — непостоянство сопротивления, которое может падать с номинальных 50 Ом до 30–40 Ом. Из-за этой особенности U-112F не рекомендуется для передачи сигнала частотой выше 100–300 МГц.

Низкая цена, прочность, простота монтажа — вот почему UHF продолжает пользоваться популярностью у радиолюбителей. Помимо систем персональной радиосвязи (раций), эти разъемы применяются в аппаратуре надводной связи. В свою очередь, в промышленном оборудовании они постепенно замещаются более качественными коннекторами — N-типа и BNC.

Характеристики
Разъем UHF-male (PL-259)
Тип центрального контакта штырь
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–300 МГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 40 г
