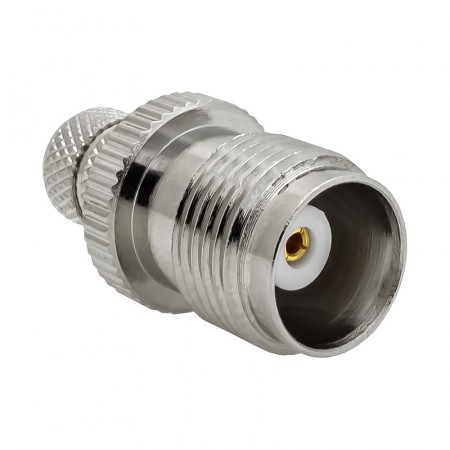

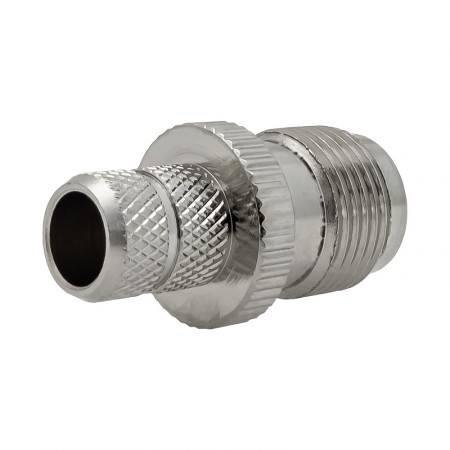

Разъём T-211/5D (TNC-female, обжимной, на кабель 5D)

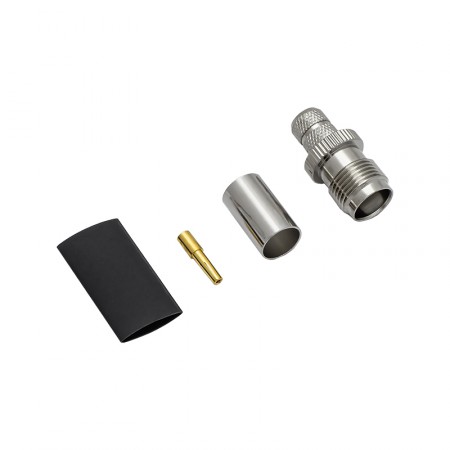

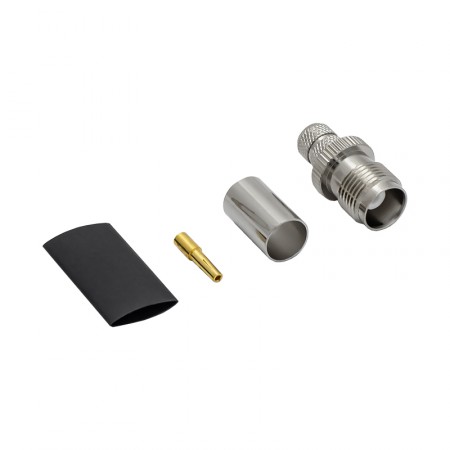

Коннектор TNC-female («кабельная розетка») прямого исполнения для коаксиального кабеля марки 5D-FB или аналогичного. Установка разъема осуществляется при помощи обжимных клещей. Центральная жила кабеля должна быть припаяна к центральному контакту разъема.

Когда применяются разъемы TNC?

Коннектор TNC во многом схож с серией BNC, однако имеет другое соединение: байонетная фиксация была заменена классической резьбой. Такая конструкция оказывается более устойчивой к воздействию вибрации и механическим повреждениям.

Изначально порты серий BNC и TNC разрабатывались для нужд армейской радиотехники и аэрокосмической отрасли, однако в дальнейшем эти практичные и надежные разъемы стали использоваться в промышленном и бытовом ВЧ-оборудовании. TNC-разъем работает в широком диапазоне частот до 11 ГГц и поддерживает большинство современных стандартов беспроводной связи. Кабельные сборки с разъемами TNC нередко используются для соединения антенн с усилителями сотовой связи и другими ВЧ-приборами.

Коннектор T-211/5D рассчитан на эксплуатацию с кабелем 5D-FB, обладающим диаметром внешней оболочки 7,5 мм и диаметром центрального проводника 1,8 мм.

Купить обжимной разъем TNC

T-211/5D обладает волновым сопротивлением 50 Ом. В отличие от телевизионных коннекторов 75 Ом, он подходит для эксплуатации в составе систем мобильной связи. Прочное соединения вилки с розеткой, а также качественный монтаж на кабеле позволяет рекомендовать T-211/5D для ответственных проектов и оборудования с повышенными требованиями надежности.
