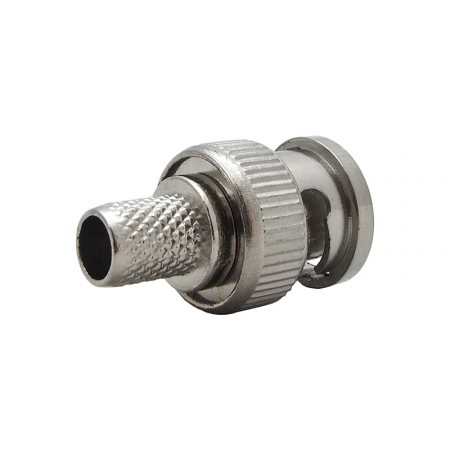

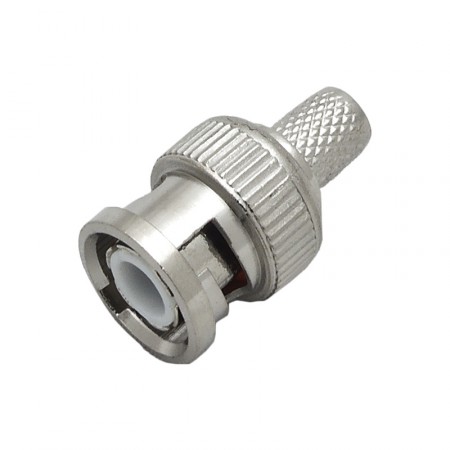

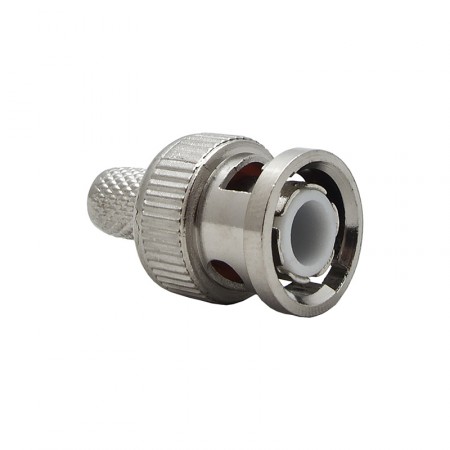

Разъём B-111A (BNC-male, обжимной, на кабель RG-6)

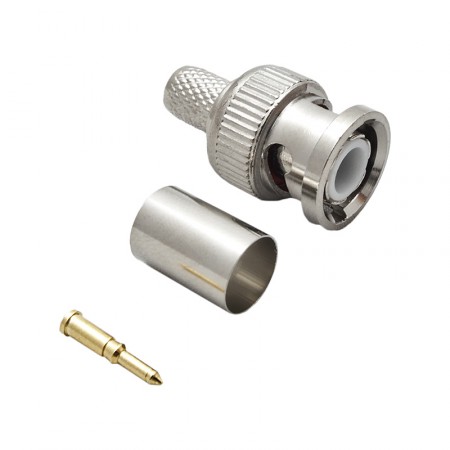

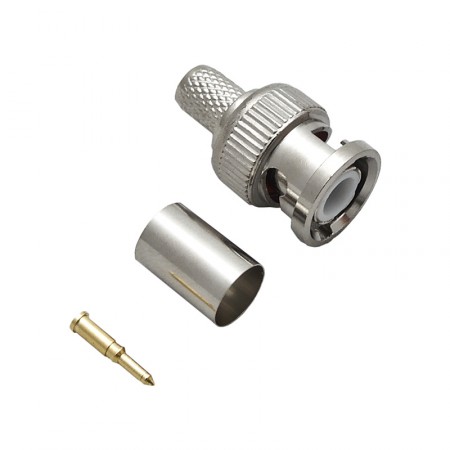

B-111A — обжимной разъем BNC («папа», вилка) для установки на коаксиальный кабель RG-6. Сборочный комплект состоит из разъема, штыря и гильзы. Гильза фиксируется на кабеле при помощи специальных обжимных клещей.

Коннектор BNC выполнен в прочном металлическом корпусе с поворотной фиксацией (байонет), обеспечивающей надежность соединения и защиту от механических повреждений. Штырь разъема напаивается на зачищенную центральную жилу кабеля. Использование штыря с золотым напылением гарантирует высокое качество контакта. Подбор клещей для обжима кабеля осуществляется строго по марке кабеля. Существует несколько видов и размеров клещей, что усложняет монтаж кабеля в домашних условиях и требует использования подходящего инструмента.

RG-6 — телевизионный коаксиальный кабель с диаметром внешней оболочки 6,9 мм и диаметром центральной жилы — 1 мм. Чаще всего материалом проводника выступает омедненная сталь. Кабель RG-6 и разъем BNC часто применяются для передачи видеосигнала в профессиональном телевизионном оборудовании, а также в системах внутреннего и наружного видеонаблюдения. Волновое сопротивление кабеля RG-6 — 75 Ом, что ограничивает его применение в сфере усиления мобильной связи.

Учитывая конструктивную особенность разъемов BNC, не рекомендуется применять данный разъем для работы с передаваемым сигналом частотой свыше 3 ГГц. При необходимости передачи сигнала более высокой частоты рекомендуются разъемы N-типа и TNC.

Данный товар также известен под артикулами: HYR-0105C, GB-105C, BNC-7001C, BNC-C6P.
