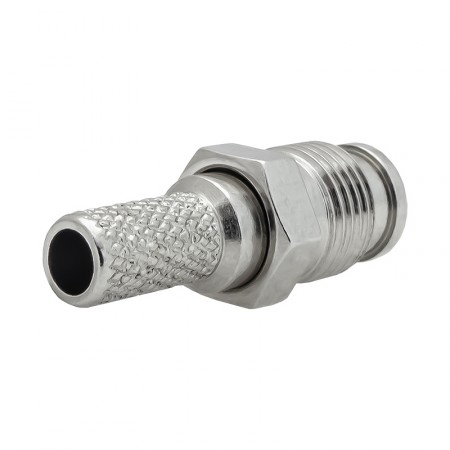

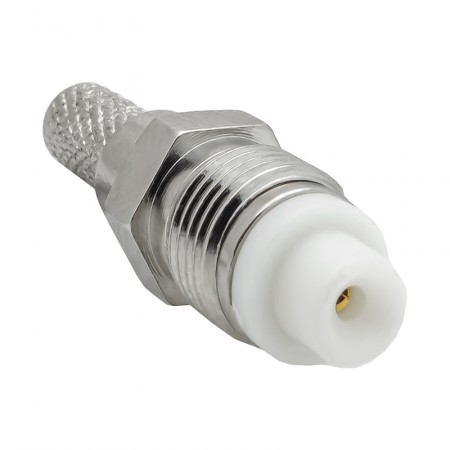

Разъём N1-211F (FME-female, обжимной, на кабель RG-58)

Кабельная розетка серии FME для коаксиального кабеля RG-58 и аналогов (оболочка Ø5 мм, диэлектрик Ø3 мм, центральная жила Ø1 мм). Кабельные сборки, оснащенные коннектором N1-211F, обычно используются для передачи сигнала частотой до 2 ГГц.

Разъем FME-female для мобильного оборудования

Название серии FME расшифровывается как For Mobile Equipment, что указывает на мобильную сферу применения этого разъема. Благодаря тому, что разъемы FME имеют малый диаметр, они могут быть легко проложены сквозь узкие отверстия. Изначально коннекторы FME применялись с различной портативной радиотехникой, а в дальнейшем получили умеренное распространения в стационарном ВЧ-оборудовании.

Рекомендуемый рабочий диапазон коннектора — 0–2 ГГц, однако на практике разъем показывает хорошие результаты вплоть до частоты 3 ГГц. Таким образом, коннектор может передавать радиочастоты большинства популярных стандартов сотовых сетей GSM, 3G и 4G/LTE. Разъем предназначен для включения в ВЧ-цепи с сопротивлением 50 Ом.

Обжимной разъем N1-211F для кабеля RG-58

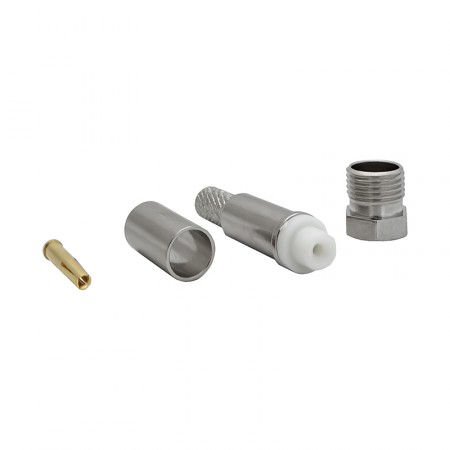

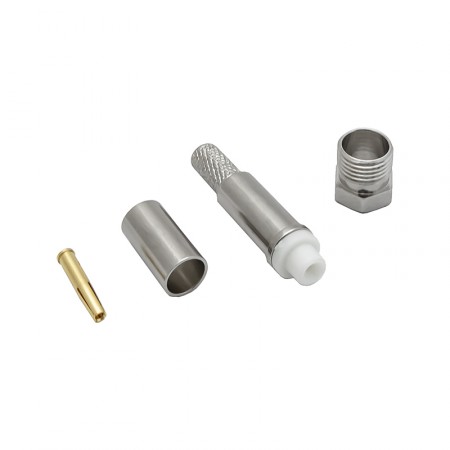

По конструктивному исполнению N1-211F представляет собой прямой разъем с обжимным типом монтажа оплетки. Монтаж центрального контакта осуществляется посредством пайки. Потребность в использовании специального инструмента (паяльника и совместимых клещей) оправдывается повышенной надежностью фиксации разъема на кабеле.

Разъем оптимизирован для использования с коаксиальным кабелем RG-58. Высокая гибкость, приемлемый уровень затухания и доступная цена позволяют рекомендовать эту марку кабеля для применения в нетребовательных системах усиления сотовой связи, а также для создания зон WiFi.
