Разъём B-112/8D (BNC-male, прижимной, на кабель 8D)

Цена: 250 р.
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3014

Купить
В сравнение

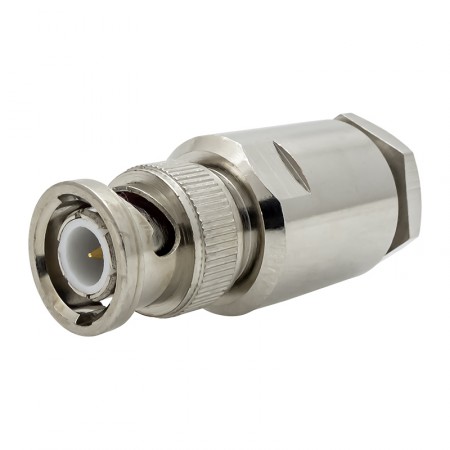

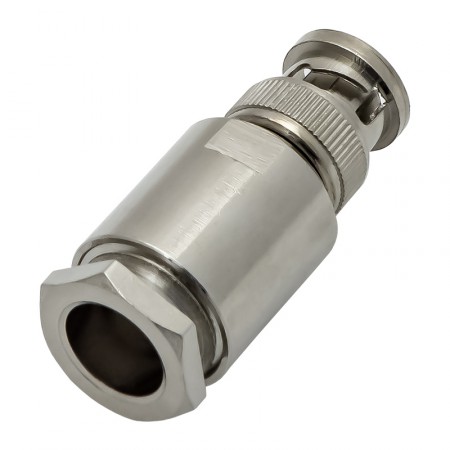

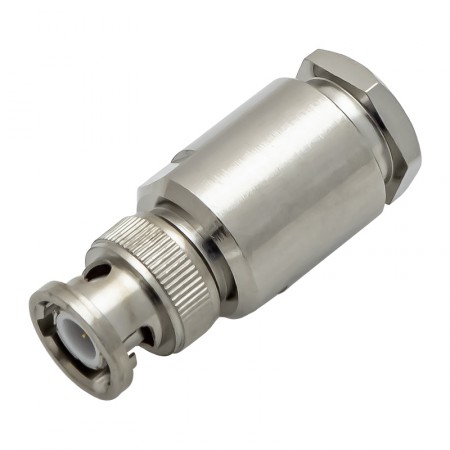

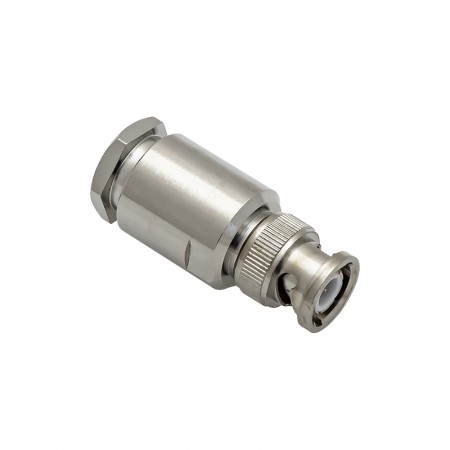

Коннектор серии BNC «папа» (вилка) для установки на коаксиальный кабель марки 8D-FB или близкие аналоги. Штекер B-112/8D крепится на проводе прижимным методом, то есть не требует использования специальных инструментов. В процессе монтажа вам потребуется лишь паяльник, нож для зачистки и пассатижи.

Прижимной BNC-male для коаксиального кабеля Ø11 мм

Разъем имеет волновое сопротивление 50 Ом и предназначен для использования с коаксиалом 8D-FB (Ø11 мм). Сфера применения этих коннекторов включает передачу ВЧ-сигнала частотой до 4 ГГц:

  • Системы радиосвязи, в том числе сотовой связи;
  • Усилители и генераторы высокочастотного сигнала;
  • Разнообразное измерительное оборудование (осциллографы, анализаторы спектра);
  • Оборудование видеонаблюдения, аудиосистемы.

Особенности байонетного соединения

Серия BNC оснащена штыковым соединением типа «байонет»: скрепление вилки и розетки производится простым поворотом одной части вокруг другой на четверть оборота. Преимущество байонета — простота и скорость подключения при сохранении высокого качества передачи сигнала.

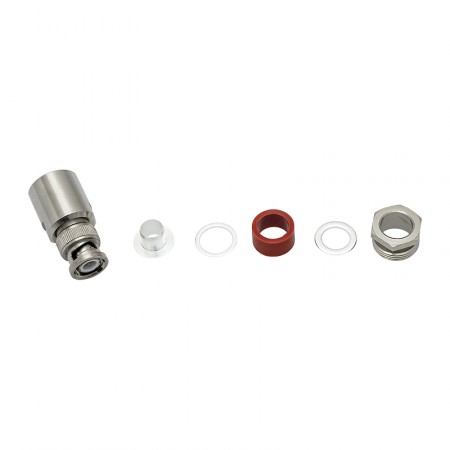

Коннектор состоит из внешнего корпуса, гайки и ряда внутренних элементов: муфты, двух шайб, втулки и иглы (пина). Для установки вам потребуется лишь зачистить кабель, припаять центральную жилу к пину и установить элементы в правильном порядке. Разъем фиксируется на проводе, когда вы закручиваете заднюю гайку.

Корпус разъема имеет никелированное покрытие, которое препятствует возникновению коррозии и защищает от внешних воздействий. Разъем поставляется «в сборе», а его установка обычно занимает не более 5 минут.

Характеристики
Разъем BNC-male
Марка кабеля 8D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–4 ГГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная розетка
Вес 32 г
