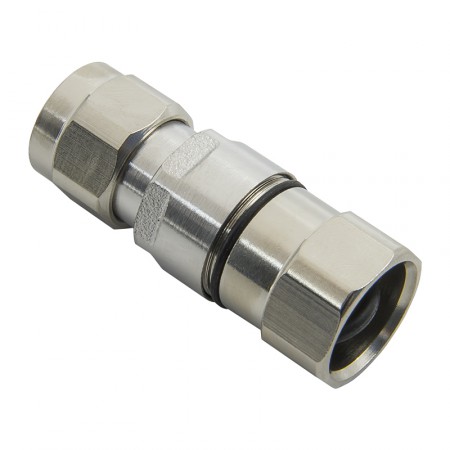

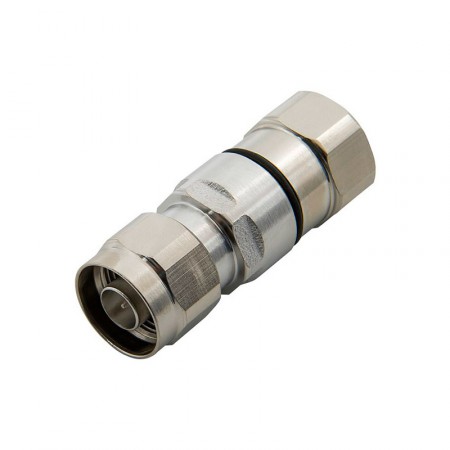

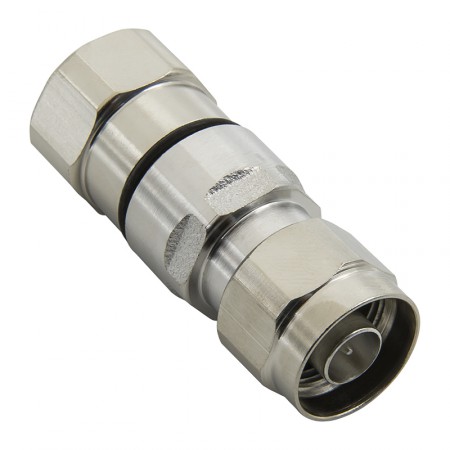

Разъём N-112C/FC-1/2 (N-male, прижимной, на кабель 1/2)

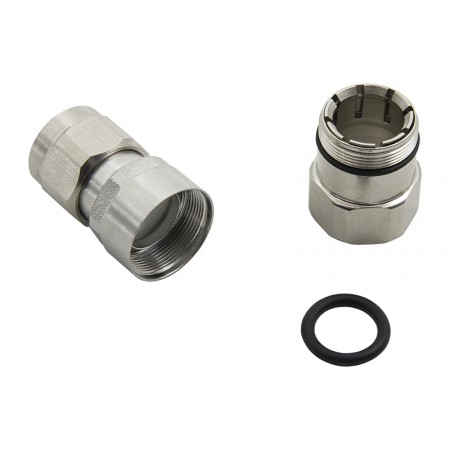

Прижимной коннектор N-male (вилка) для установки на фидерный кабель формата 1/2″. Коннектор имеет разборную конструкцию и легко устанавливается на подготовленный и зачищенный конец кабеля без применения пайки или опрессовочных инструментов. Эта серия коннекторов используется в промышленных системах связи, в том числе в составе базовых станций операторов.

Разъем N-серии для фидерных линий связи

Фидеры 1/2″ имеют большой диаметр (около 15,7 мм) и задействуются в радиосистемах для снижения потерь мощности сигнала. Необходимость в использовании таких кабелей возникает при прокладке протяженных трасс, например, при соединении антенн с передатчиками на башнях связи или коммутации удаленных компонентов систем усиления.

Фидерные радиокабели имеют особую структуру со сплошным ребристым экраном (обычно из меди). В связи с этим для них выпускаются специальные коннекторы, которые устанавливаются прижимным методом.

Разъем N-112C/FC-1/2 — это коннектор N-male («папа»), предназначенный для установки на фидеры 1/2″ любых производителей: Acome, Baltic Signal, Hengxin, RFS и др. К особенностям этого разъема относятся:

• Простая установка прижимным методом без пайки;
• Совместимость со стандартными фидерами 1/2″ любых производителей;
• Уплотнительное кольцо для герметизации в комплекте;
• Качественное исполнение, которое обеспечивает надежный контакт и минимальные потери;
• Долгий срок службы (свыше 500 циклов соединения);
• Доступная цена, которая ниже, чем у брендовых аналогов.

Когда используются разъемы N-male на фидер?

N-серия разъемов применяется в системах усиления связи, а также встречается в профессиональных радиомодулях — приемниках и передатчиках радиосигнала. Хотя в промышленной сфере обычно применимы более габаритные соединители, такие как DIN 7/16 и 4.3-10, соединители N-типа сохраняют доминирование в системах усиления мобильной связи и WiFi-оборудовании.

N-112C/FC-1/2 имеет стандартный импеданс 50 Ом и подходит для работы с сигналом частотного диапазона 0–6 ГГц. Минимальное значение КСВн достигается в диапазоне частот до 3 ГГц, который охватывает основные стандарты GSM/3G/LTE-сетей. Разъем подходит для прокладки кабеля непосредственно на объекте или предварительного изготовления джамперов (кабельных сборок).

Для ответственных применений, требующих повышенной производительности и точности, доступны фирменные разъемы NM-LCF12-C02.

Чтобы купить разъем N-male для фидера 1/2″, добавьте эту позицию в корзину и оформите заказ. Укажите нужное количество товара, чтобы купить несколько коннекторов в одном заказе. Получить консультацию, заказать разработку индивидуального проекта усиления или задать вопрос о нашем оборудовании вы можете по телефону 8-800-3333-965!
