Разъём Fakra тип D (Claret Violet / 4004) female обжимной для кабеля RG-316

Разъемы FAKRA — стандартизированные автомобильные ВЧ-соединители, которые используются для подключения разнообразного радиооборудования. Коннекторы типа D имеют характерный фиолетовый цвет и служат для коммутации устройств сотовой связи. Предлагаемый разъем Type D (розетка, «мама») имеет обжимную конструкцию и устанавливается на гибкие кабели RG-316 и аналогичные по диаметру. Частое назначение такого кабеля — создание короткого соединителя (пигтейла), который используется в качестве переходника между разнотипными приборами.

Серия разъемов FAKRA: специфика и применение

Название FAKRA является сокращением от немецкого словосочетания Fachkreis Automobile, что переводится как «экспертная автомобильная группа». Спецификации этих коннекторов были признаны и стандартизированы крупнейшими производителями автомобилей и со временем стали индустриальным стандартом.

В основе стандарта FAKRA использованы привычные ВЧ-коннекторы серии SMB, которые получили ряд усовершенствований, включая дополнительный пластиковый корпус и повышенную надежность при тряске и вибрациях. Корпус содержит два замковых механизма, которые должны предотвратить выпадение кабеля во время перемещения транспортных средств. Коннекторы работают в диапазоне частот до 6 ГГц и служат для подключения радиоантенн, антенн сотовой связи, систем геопозиционирования (GPS/ГЛОНАСС) и проч.

Спецификации FAKRA включают 14 разновидностей разъемов, 13 из которых не имеют совместимости друг с другом из-за особых пазов в пластиковом соединителе. Таким образом исключается случайное или ошибочное подключение несовместимых приборов друг к другу. Только один тип (Z) был предусмотрен как универсальный и совместимый со всеми другими типами. Каждый из 14 типов имеют собственную цветовую окраску, которая позволяет быстро определить и найти нужный порт для подключения.

Вот лишь некоторые преимущества этих автомобильных коннекторов:

• Полное принятие и адаптация автоиндустрией, включая консорциумы в Европе и США;
• 14 разновидностей, которые различаются формой замков и цветовом. Каждый тип имеет собственное назначение, так что нужный кабель или разъем всегда легко найти среди прочих;
• Пригодность к использованию в условиях повышенной тряски и вибраций;
• Малые размера, простое подключение и отключение.

FAKRA Type D: автомобильныйе коннекторы для сотовых антенн

Корпус коннектора типа D окрашен в фиолетовый цвет, который имеет номер 4004 в немецком цветовом стандарте RAL. Назначение этого коннектора — подключение сотового оборудования. Этот тип разъемов используется на некоторых автомобильных LTE-роутерах, например, на моделях Teltonika RUT850 и CellRouter CR42.

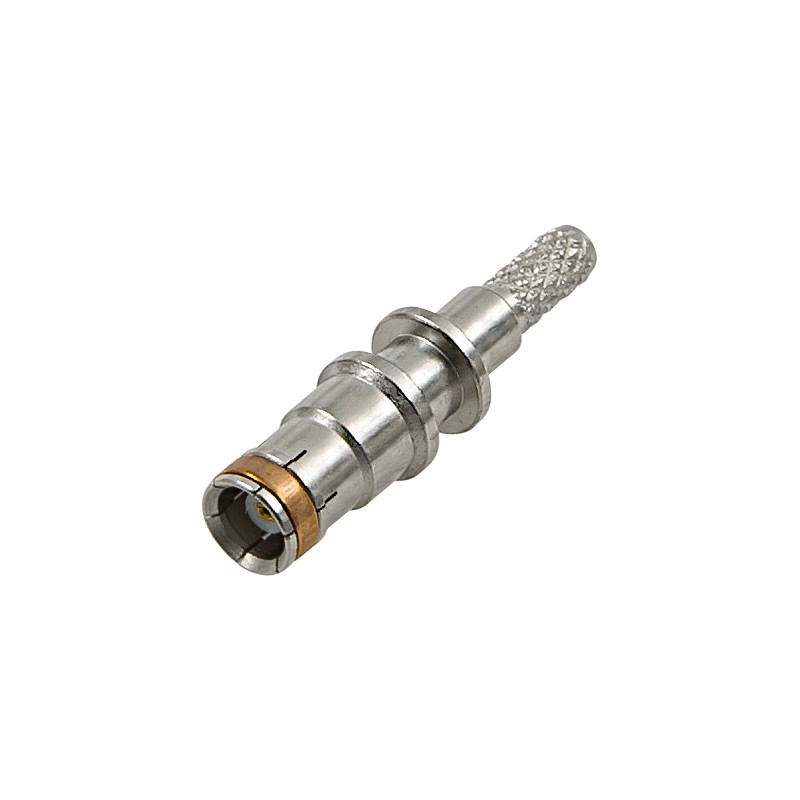

Розетка FAKRA-D (female, «мама») обычно устанавливается на кабеле, в то время как вилка располагается на корпусе или плате устройства. Установка коннектора производится методом обжима гильзы вокруг кабеля, поэтому для монтажа вам потребуются специальные обжимные клещи. Центральный контакт монтируется на жилу кабеля посредством пайки. Этот разъем совместим с тонкими коаксиальными кабелями серий RG-316 и RG-174, а также любыми другими, которые имеют аналогичный диаметр.

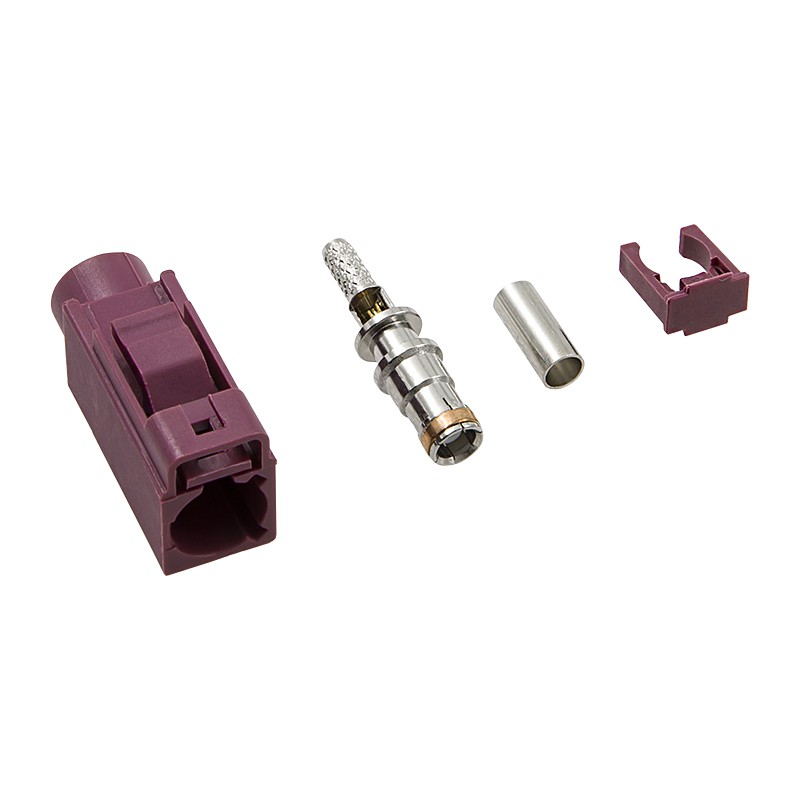

Коннектор предусматривает два замковых механизма. Стандартная защелка срабатывает автоматически при стыковке с ответной частью. Дополнительный замок предотвращает сползание пластикового корпуса с кабеля при помощи отдельной детали, которая вставляется сбоку.

Назначение разъемов FAKRA по цветам (для Европы)

Хотите купить разъемы FAKRA (тип D) для кабеля RG-316? Просто добавьте товар в корзину и оформите заказ на сайте. По вопросам усиления связи и беспроводного интернета обратитесь к нашим менеджерам по телефону 8-800-3333-965!
