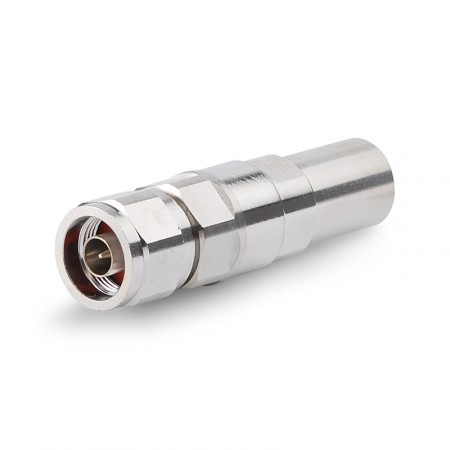

Разъем Commscope L4TNM-PSA (N-male, прижимной, на кабель 1/2)

Commscope L4TNM-PSA — разъем N-male для фидерного кабеля 1/2″, позволяющий выполнить коммутацию различных блоков высокочастотных систем. Широкий диапазон частот до 8,8 ГГц позволяет использовать этот коннектор с оборудованием современных и будущих стандартов сотовой связи. Являясь специализированным разъемом для фидерного кабеля, L4TNM-PSA широко используется в оборудовании базовых станций операторов мобильной связи.

Производитель Commscope рекомендует разъем L4TNM-PSA для установки на фидерный кабель собственного производства (семейство кабеля AL4-50, марки AL4RPV-50, LDF4-50A и HL4RPV-50). Также разъем может использоваться с фидером других производителей. По исполнению L4TNM-PSA является кабельной вилкой N-male, этот разъем совместим со стандартными розетками N-типа.

Надежный разъем Commscope для фидерного кабеля

Конструкция разъема обеспечивает передачу сигнала с минимальной потерей мощности. Фидерный кабель с разъемами L4TNM-PSA может использоваться в оборудовании высокой мощности, особенно когда к качеству транспортировки сигнала предъявляются повышенные требования.

Специальная конструкция, использование дорогостоящих материалов и высокие технические характеристики позволяют использовать фидерный кабель для передачи ВЧ-сигнала на большие расстояния. Как правило, кабель 1/2″ применяется для подключения к приемнику или передатчику антенн, а также для коммутации различных узлов базовых станций операторов.

Центральный контакт разъема имеет покрытие серебром, что улучшает качество контакта кабельной вилки с розеткой. Разъем L4TNM-PSA обладает низким коэффициентом затухания сигнала и высокой экранирующей способностью и может использоваться при решении сложных технических задач с высокими требованиями к качеству передачи частот.

Прижимной монтаж разъема L4TNM-PSA

Монтаж L4TNM-PSA на кабель осуществляется прижимным методом, пайка центральной жилы не требуется. Обратите внимание: при монтаже потребуется инструмент для разделки фидерного кабеля 1/2″.

Массивный металлический корпус разъема обеспечивает высокую устойчивость к механическим повреждениям и воздействию дождя, снега, низких и высоких температур. Commscope L4TNM-PSA соответствует стандарту водо- и пылезащищенности IP68. Диапазон рабочих температур от от -55°С до +85°С обеспечивает возможность эксплуатации кабеля с L4TNM-PSA на улице в большинстве климатических зон России.

Чтобы купить разъем Commscope L4TNM-PSA для фидерного кабеля, оформите заказ онлайн. При подборе кабеля и разъемов для личной или корпоративной системы усиления связи воспользуйтесь бесплатной консультацией наших специалистов. Позвоните по номеру 8-800-3333-965, и мы поможем подобрать комплектующие с требуемыми характеристикам по лучшим ценам!

Разъем Commscope L4TNM-PSA — спецификации [PDF, ~890Kb]

Характеристики
Разъем	N-male
Марка кабеля	1/2″
Волновое сопротивление	50 Ом
Частотный диапазон	0–8,8 ГГц
Вносимые потери	0,05 дБ
Сопротивление изоляции	> 5000 МОм
Сопротивление внутреннего контакта	< 2 мОм
Сопротивление внешнего контакта	< 0,3 мОм
Средняя мощность	0,6 кВт @ 900 МГц
Максимальная мощность	10 кВт
Испытание постоянным током	2000В
Максимальное рабочее напряжение (vrms)	707В
Эффективность экранирования	-130 дБ
Уровень интермодуляционных искажений третьего порядка (PIM3)	≤ -116 дБн (при несущих 2x43 дБм на частоте 910 МГц)
КСВн (коэффициент стоячей волны по напряжению)	≤ 1,03 (45–100 МГц) ≤ 1,03 (1010–2200 МГц) ≤ 1,05 (2210–3000 МГц) ≤ 1,1 (3010–4000 МГц) ≤ 1,26 (4010–6000 МГц) ≤ 1,33 (6010–8000 МГц)
Монтаж центрального контакта	цанга
Монтаж на гофру	прижимной
Конструктивное исполнение	прямое
Покрытие внутреннего проводника	серебро
Покрытие внешнего проводника	триметалл
Надежность крепления	25 циклов
Удержание разъема при тяговом усилии	889,64 Н
Удержание разъема при поворотной нагрузке	5,42 Н·м
Сила затяжки соединительной гайки	4,52 Н·м
Сила удержания соединительной гайки	444,82 Н
Усилие вставки	66,72 Н
Надежность интерфейса	500 циклов
Защита корпуса	IP68
Рабочая температура	от -55°С до +85°С
Температура хранения	от -55°С до +85°С
Размер	76,71 x Ø22,35 мм
Вес	94,71 г
