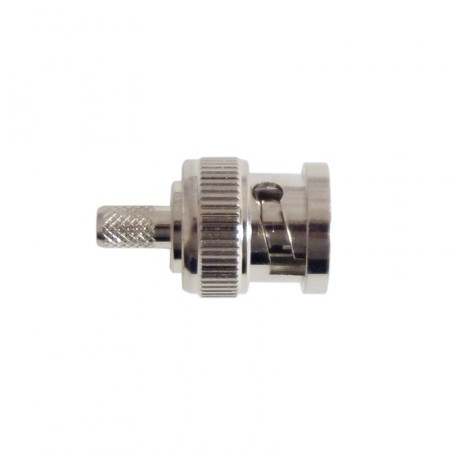

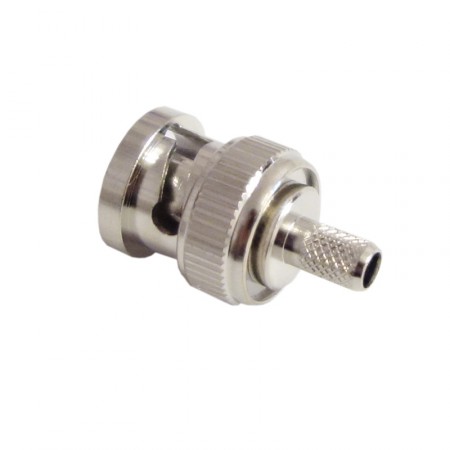

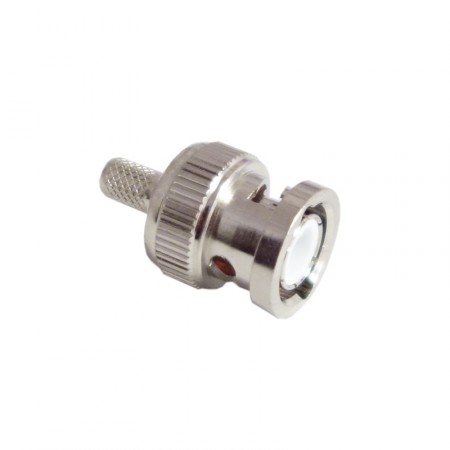

Разъём B-111F (BNC-male, обжимной, на кабель RG-58)

B-111F — обжимной разъем BNC (вилка), предназначенный для использования с коаксиальным кабелем серии RG-58 (диаметр диэлектрика 3 мм, оболочки — 5 мм). Имеет волновое сопротивление 50 Ом и применяется в радиооборудовании и видеотехнике для передачи ВЧ-сигнала частотой до 4 ГГц.

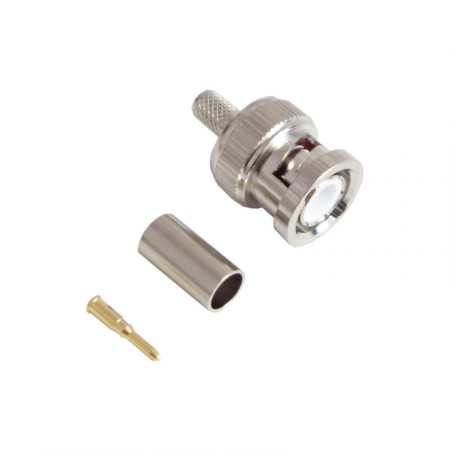

Для установки данного разъема на кабель требуются специальные обжимные клещи. Монтаж центральной жилы производится пайкой.

BNC — ВЧ-разъем с байонетным (поворотным) соединением, изначально разработанный для передачи радио- и видеосигнала. Чаще всего данный коннектор можно встретить в аналоговых видеоустройствах, измерительных и профессиональных радиоприборах (генераторах, осциллографах и т. п.), авиационной бортовой электронике и любительском радиооборудовании. Ранее BNC также использовался для построения Ethernet-сетей на основе стандарта 10BASE-2.

В связи с особенностью конструкции разъем BNC не рекомендуется использовать для передачи сигнала частотой выше 2–4 ГГц. Для более высокочастотных диапазонов применяются разъемы N-типа и TNC.

Данный разъём также известен под артикулами: HYR-0105A, GB-105A, BNC-7001A, BNC-C58P.
