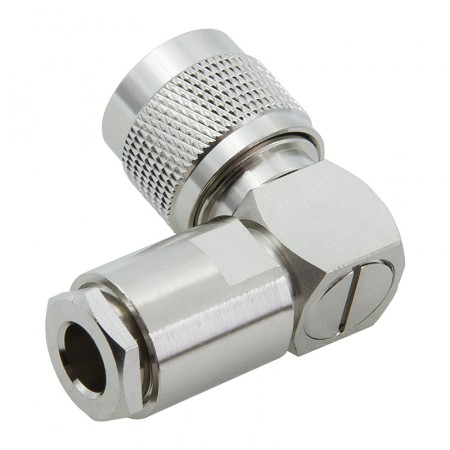

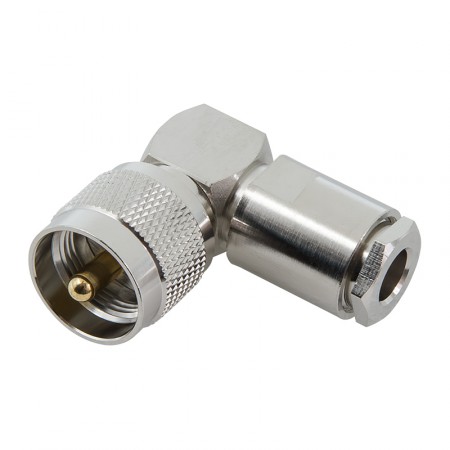

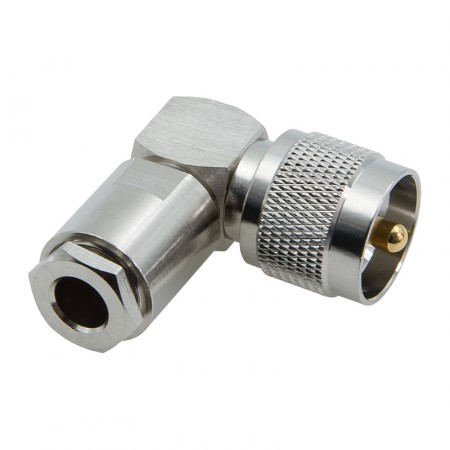

Разъём U-122/5D (UHF-male, прижимной, угловой, на кабель 5D-FB)

Цена: 420 р.
Скидка: По запросу
Категория: Разъёмы UHF
Наличие: Есть в наличии

Артикул: 3910

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коннектор серии UHF углового конструктива для установки на коаксиальный радиокабель 5D-FB (Ø7,5 мм) и аналоги. Разъем устанавливается прижимным методом и не нуждается в использовании кримперного инструмента. Расположение вилки под прямым углом к кабелю упрощает коммутацию и делает возможным подключение в ограниченных по пространству корпусах и серверных шкафах.

Разъем UHF для радиостанций: когда применяется?

Коннекторы UHF используются преимущественно для соединения стационарных радиостанций с антеннами. Такие рации устанавливаются как в зданиях, так и в транспорте, а наружные антенны применяются для связи на большие расстояния.

Разъемы UHF были разработаны на заре радиотехнологий — в 30-е гг. От более новых разъемов их отличает простая конструкция и отсутствие жесткой стандартизации. Из-за этого соединители имеют нестабильный импеданс, который может опускаться с номинальных 50 Ом до 40 Ом и ниже. Приемлемым частотным диапазоном для этой серии разъемов считается 300 МГц. Для передачи сигнала на более высоких частотах, например, в системах сотовой связи, рекомендуется применять коннекторы N-серии или более современные.

U-122/5D подходит для коаксиального кабеля 5D, а также аналогов. Это достаточно толстые (7,5 мм в диаметре) кабели с двойным экранированием, которые используются для передачи сигнала с малыми потерями. Типичная длина такого провода может достигать 15–20 м без использования усилителей. Как правило, на соединительный кабель устанавливаются коннекторы UHF-male (PL-259 вилка), а на соединяемые устройства — UHF-female (SO-239, розетка).

Угловой конструктив и прижимной монтаж

Коннектор U-122/5D является разборным и требует минимального количества инструментов для установки на кабель. Название расшифровывается следующим образом:

  • U — серия UHF для радиостанций;
  • 1 — вилка (PL-259);
  • 2 — угловое исполнение (угол 90°);
  • 2 — прижимной метод (без опрессовки);
  • 5D — совместимая кабельная серия.

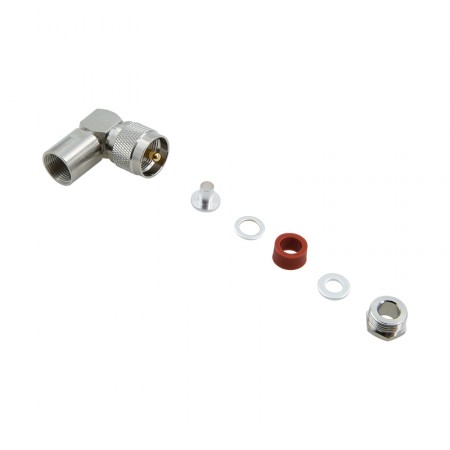

Для монтажа разъема понадобится лишь паяльный инструмент, при помощи которого проводящая жила припаивается к контакту. Фиксация корпуса на оплетке и оболочке производится прижимным механизмом, которые состоит из нескольких шайб, уплотнителя и гайки. Такой подход позволяет установить разъем даже при отсутствии специнструментов, например, когда нужно произвести разовую установку в домашних или полевых условиях.

Чтобы купить прижимной коннектор U-122/5D, добавьте товар в корзину и оформите заказ онлайн. По завершении оформления с вами свяжется наш менеджер, чтобы подтвердить состав заказа и условия доставки. Консультацию перед покупкой всегда можно получить по телефону 8-800-3333-965!

Характеристики
Разъем UHF-male (PL-259)
Тип центрального контакта штырь
Марка кабеля 5D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–300 МГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение угловое
Способ крепления кабельная вилка
Вес 61 г



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
