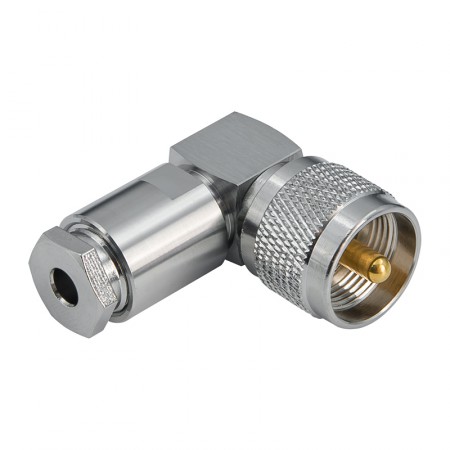

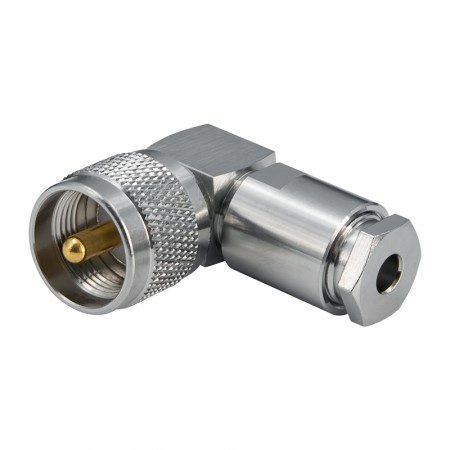

Разъём U-122F (UHF-male, прижимной, угловой, на кабель RG-58)

Цена: 420 р.
Скидка: По запросу
Категория: Разъёмы UHF
Наличие: Есть в наличии

Артикул: 3938

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Разборная (прижимная) вилка UHF углового типа для монтажа на популярную серию кабеля RG-58 (Ø5,0 мм) и схожие радиокабели 50 Ом такого же диаметра. Коннектор монтируется без применения обжимных клещей и удерживается на проводе за счет прижимной гайки. Угловое размещение вилки делает возможным подключение в труднодоступных местах, где использование прямых разъемов приводит к сильному перегибу кабеля.

Коннектор UHF (PL-259) для раций и радиостанций

Семейство разъемов UHF сегодня используется практически эксклюзивно для подсоединения автомобильных и морских радиостанций к выносным антеннам. Помимо транспортных средств, такие радиостанции могут размещаться стационарно в помещениях и временных пунктах дислокации.

Коннекторы UHF были одними из первых, которые стали массово использоваться для передачи радиосигналов диапазона 0–100 МГц. Современное исполнение этих разъемов допускает передачу до 300 МГц. Недостатком соединителей UHF стало отсутствие жесткой стандартизации и «плавающее» сопротивление, которое может колебаться в диапазоне 35–50 Ом в зависимости от конкретного экземпляра. В связи с этим радиоотрасль перешла на использование более современных разъемов (например, N-типа), в то время как серия UHF продолжает использоваться в рациях.

Коннектор с индексом U-122F подходит к серии RG-58 и синонимичным кабелям. Этот кабель существует в цельномедном исполнении A/U, многопроволочном исполнении C/U и некоторых других разновидностях. Типичный диаметр провода — 5 мм, а его показатели затухания позволяют прокладывать трассы длиною 10–15 м без критических потерь мощности. Обычно на кабельные сборки монтируются вилки UHF (PL-259), а на корпусах устройств ответные розетки (SO-239).

Как монтируется прижимной UHF-соединитель?

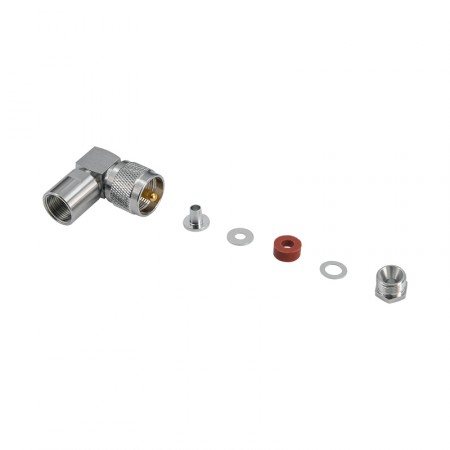

Прижимной коннектор имеет многосоставную конструкцию. Внутрь корпуса вставляются шайбы, уплотнительное кольцо и втулка, которые удерживают оплетку провода. Прижимная гайка закручивает разъем и обеспечивает прочность конструкции.

Буквы и цифры в названии U-122F означают следующее:

  • U — семейство UHF для раций и других радиоустройств;
  • 1 — коннектор «папа» (вилка PL-259);
  • 2 — размещение вилки и кабеля под углом 90°;
  • 2 — установка прижимным способом;
  • F — совместимость с кабелями серии RG-58.

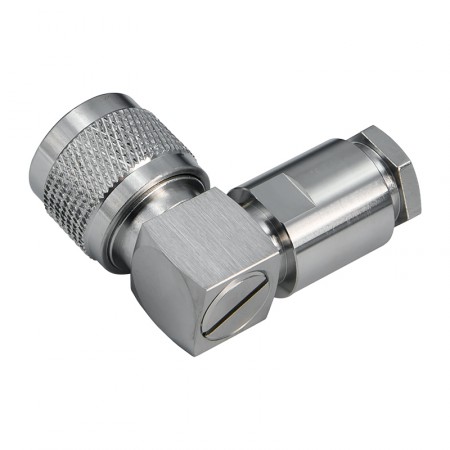

Для установки коннектора на провод используется паяльник или горелка, с помощью которых центральная жила припаивается к внутреннего контакту. Для доступа к месту пайки в корпусе разъема предусмотрено «окошко», защищенное заглушкой. Таким образом, установить U-122F можно без дополнительных инструментов.

Прижимные разъемы подходят для выполнения разовых работ, когда необходимо выполнить установку без дополнительной подготовки. Если же планируется установка большого числа разъемов на регулярной основе, рекомендуем использовать обжимные коннекторы U-121F.

Чтобы купить разборный разъем U-122F, нажмите «В корзину» и оформите заказ на сайте. Наши менеджеры и инженеры готовы помочь с разработкой персональной системы усиления и ответить на вопросы по номеру 8-800-3333-965!

Характеристики
Разъем UHF-male (PL-259)
Тип центрального контакта штырь
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–300 МГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение угловое
Способ крепления кабельная вилка
Вес 65 г



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
