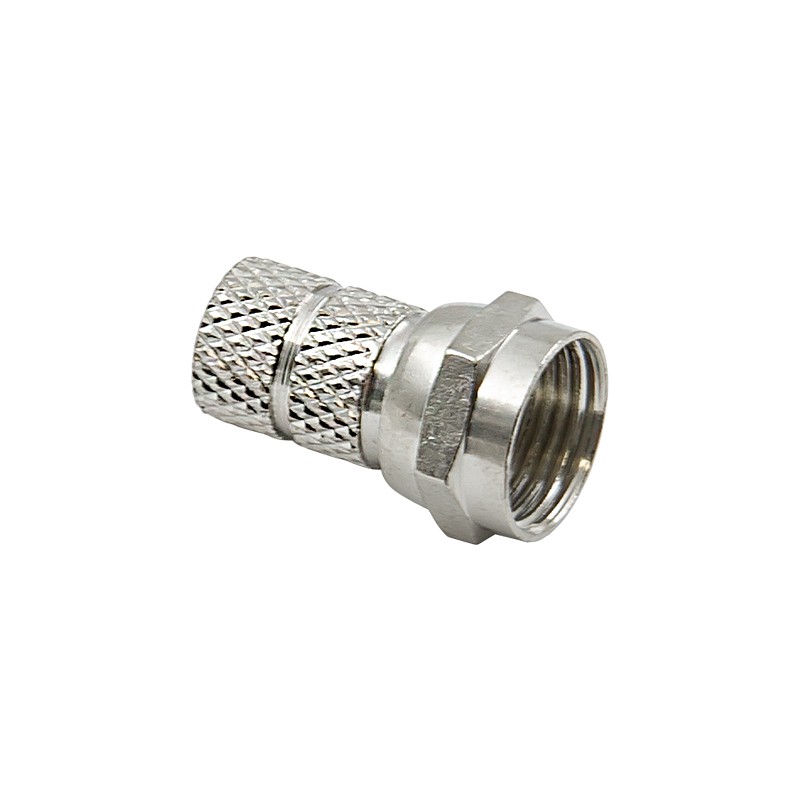

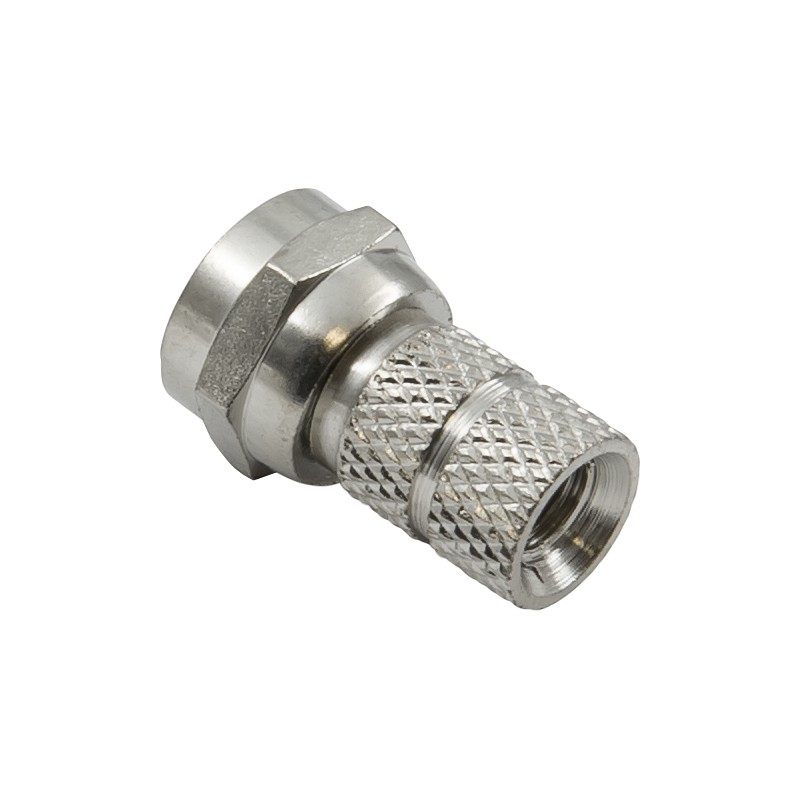

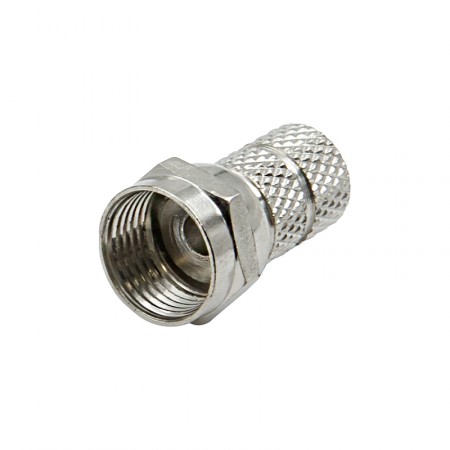

Разъём F-113F (F-male, резьбовой, на кабель RG-58)

Накручивающийся разъем F-male для простой установки на коаксиальный кабель RG-58. Коннектор очень прост в монтаже, не требует пайки и обжима. Центральным контактом выступает жила кабеля, что устраняет необходимость в пайке центрального пина. Этот вид соединителей имеет импеданс 75 Ом и обычно устанавливается на радиокабели при использовании комплектующих с разным волновым сопротивлением.

Вилка 75 Ом для радиокабеля: зачем используется?

Традиционно радиотехника, включая кабели RG-58, использует волновое сопротивление 50 Ом как стандартное. В то же время телевизионная электроника исторически использует более высокий импеданс 75 Ом. Использование разнородных комплектующих приводит к дополнительным потерям мощности и не является рекомендуемым сценарием, однако в некоторых случаях таких подключений не удается избежать.

Установить разъем F-male на кабель RG-58 A/U или аналогичный может понадобиться, чтобы изготовить кабельную сборку для соединения разнородного оборудования. Например:

• Подключить антенну 75 Ом к сотовому усилителю, LTE-роутеру или другому радиочастотному оборудованию без использования переходников и адаптеров;
• Наоборот, соединить бюджетное сотовое оборудование с F-розеткой (например, репитеры Kroks серии F) с наружными устройствами с коннекторами 50 Ом;
• Быстро соединить оборудование для проведения измерений, тестов, пусконаладочных работ без использования лишних переходников и адаптеров.

При использовании кабельных сборок RG-58 A/U с разъемом F-серии необходимо учитывать возможные потери мощности при проектировании радиосистемы.

Вилка для простой установки накручиванием

Коннектор очень прост в установке и не требует никаких инструментов, кроме канцелярского ножа или стриппера для удаления изоляции.

• Стандартная F-вилка. Коннектор представляет собой стандартную вилку F-серии, которую можно и использовать с телевизионным оборудованием или совместимой сотовой аппаратурой;
• Совместимость с однопроволочным кабелем RG-58 A/U. Разъем подходит к радиокабелю с цельной жилой Ø1,0 мм. В конструкции не используется напаиваемая игла, поэтому центральным «пином» выступает сама жила кабеля;
• Установка резьбой (накруткой). Вариант коннектора F-113F устанавливается простой накруткой хвостовой части на наружную оболочку кабеля. Предварительно необходимо разделать конец провода и удалить часть изоляции под размеры разъема. Экран кабеля (оплетка, фольга) просто прижимается хвостовой частью корпуса к наружной оболочке.

Резьбовые разъемы удобны для быстрой установки, особенно во временных сценариях эксплуатации. Тем не менее, они не обеспечивают высокой устойчивости к вибрациям и со временем могут «сползать» с провода. Для более надежной фиксации рекомендуем использовать обжимной коннектор F-111F или угловую версию F-121F.

Чтобы купить разъем F-113F, нажмите «В корзину» и оформите заказ на сайте. Появились вопросы по комплектующим? Наш технический отдел всегда поможет с выбором оборудования по телефону 8-800-3333-965!
