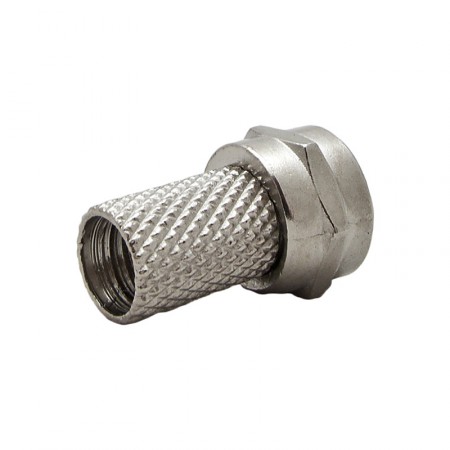

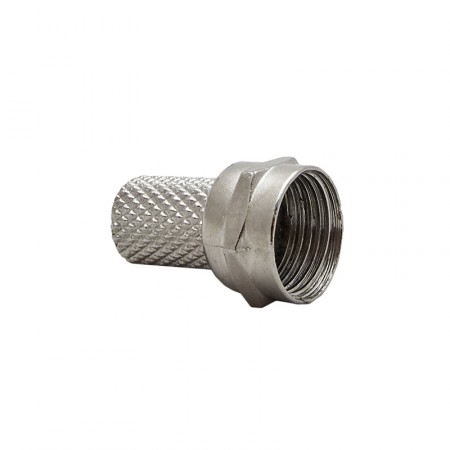

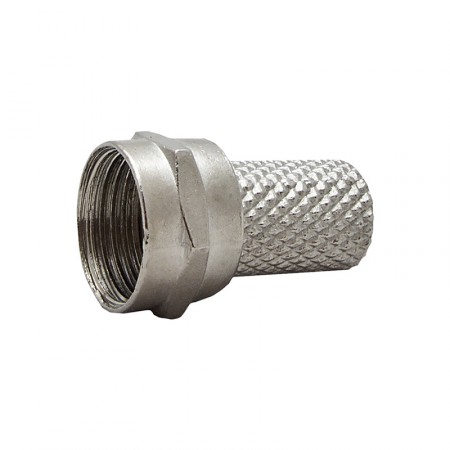

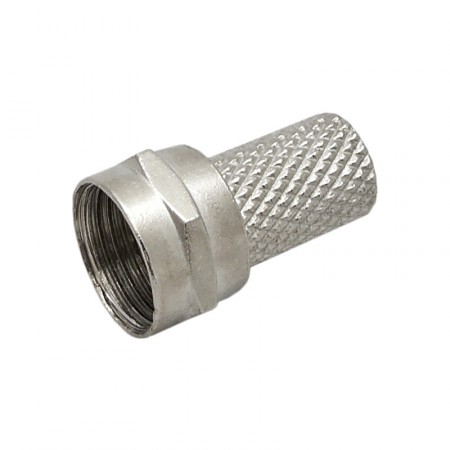

Разъём F-113G (F-male, резьбовой, на кабель RG-59)

Разъем F-113G используется в сфере домашнего кабельного и спутникового телевидения. Коннектор совместим с коаксиальным кабелем RG-59, обладающим волновым сопротивлением 75 Ом, и другими кабелями с диаметром 6 мм.

Установка разъема на «коаксиал» осуществляется простым накручиванием резьбы на внешнюю оболочку и оплетку провода. Требуется обязательное удаление изоляции и экрана на коротком участке кабеля для высвобождения центральной жилы: разъем не имеет собственного штыря, в качестве контактного элемента выступает центральный проводник. Для монтажа нужно загнуть оплетку и экранирующую фольгу на внешнюю оболочку и затем накрутить коннектор на подготовленный участок кабеля.

Простой в эксплуатации разъем не требует использования специальных клещей и пайки. Установка возможна в домашних условиях, при отсутствии любых профильных инструментов. Среди преимуществ таких коннекторов — простота монтажа, низкая цена, практичность. При выходе из строя наконечник легко заменить аналогичным.

Корпус выполнен из металла, что обеспечивает долговечность кабельных сборок. В некоторых случаях F-113G (F-male, «папа») с кабелем RG-59 может использоваться для передачи сигнала сотовой связи, однако для более надежной коммутации мы рекомендуем применять комплектующие с волновым сопротивлением 50 Ом.
