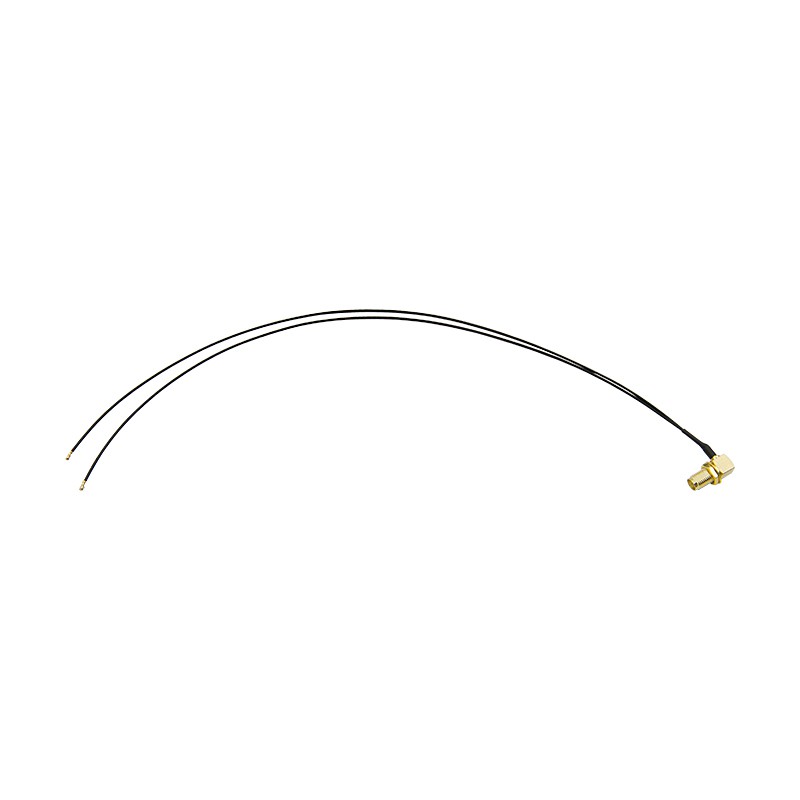

Пигтейл SMA-female (угловой) - 30 см RF1.13 - 2 x MHF4-female

Цена: 150 р.
Скидка: По запросу
Категория: Пигтейлы
Наличие: Под заказ

Артикул: 4260

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Адаптер-переходник с разъема SMA-female на два разъема MHF4 (IPEX-4) служит для соединения антенн с модемами и радиокартами WiFi. Он позволяет подключить устройства с микроразъемами к наружным антеннам или закрепить антенный порт на стенке прибора. Угловая конструкция коннектора SMA предотвращает перегибы кабеля, что упрощает установку в компактных системах или корпусах оборудования.

Для чего нужен пигтейл на два разъема MHF4?

Этот антенный адаптер используется в основном с сотовым оборудованием, а именно при интеграции радиоплат в герметичные боксы или металлические корпуса. С его помощью решаются такие задачи:

  • Подключение наружных антенн к совместимым платам роутеров или модемам M.2;
  • Интеграция в терминалы оплаты, банкоматы или устройства «интернета вещей» (Internet-of-Things);
  • Монтаж в системах телеметрии или умного дома;
  • Изготовление сотовых устройств по собственному проекту.

Поскольку этот пигтейл разделяет/суммирует сигнал, его можно использовать в системах, где одна приемная антенна подключается сразу к двум сотовым модулям. Такая конструкция часто используется в системах резервирования связи или для обеспечения балансировки нагрузки.

Чем удобен угловой пигтейл?

Конструкция пигтейла продумана для простоты монтажа и долговечности:

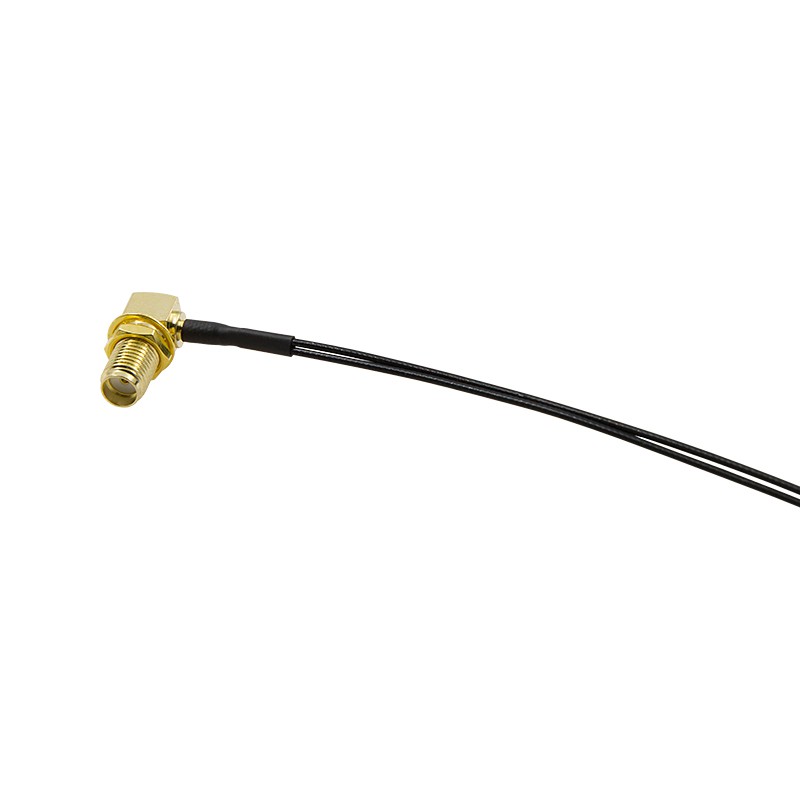

  • Угловой разъем SMA-female исключает резкие изгибы кабеля, снижая риск его повреждения в тесных пространствах. Он удобен при интеграции оборудования, например, в антенны-боксы, такие как Petra BB MIMO UniBox-2;

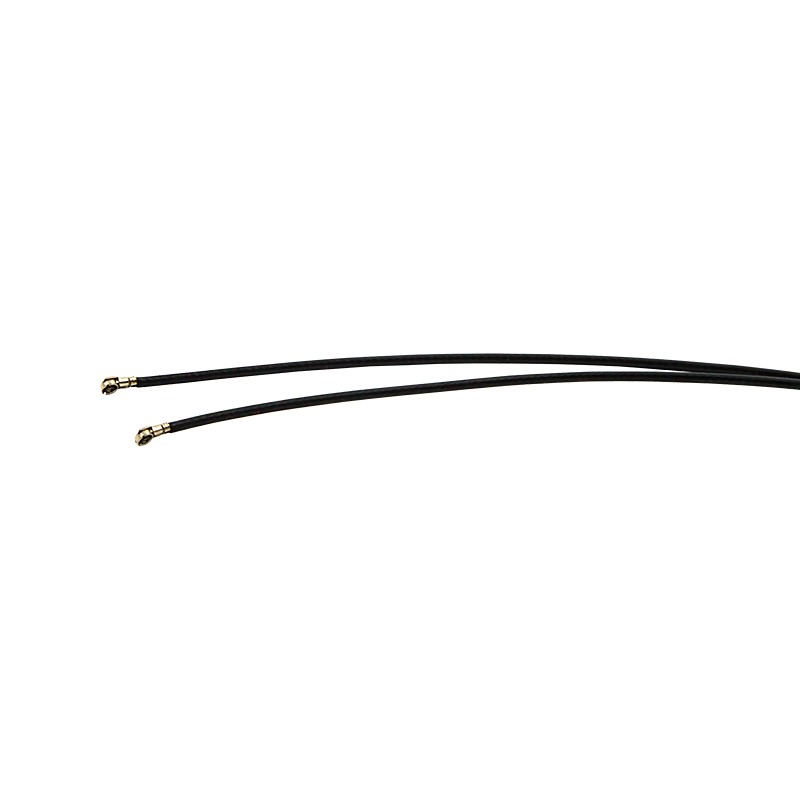

  • Два выхода MHF4 обеспечивают соединение одной антенны с двумя сотовыми модулями или с устройством с двухканальной передачей данных;
  • Гайка для корпусного монтажа. Разъем SMA снабжен гайкой, что позволяет зафиксировать его на оболочке (корпусе) оборудования;
  • Компактная длина в 30 см позволяет аккуратно подключить устройство без лишних петель;
  • Тонкий кабель RF1.13 упрощает установку в сложных конфигурациях;
  • Прочные разъемы и изоляция кабеля устойчивы к износу.

Эти особенности делают пигтейл надежным решением для задач, где важна компактность и качество соединения. Отдельно доступна версия пигтейла с прямым разъемом SMA-female — для тех случаев, когда угловой разъем неудобен для подключения.

Пигтейл — это простое и практичное решение для надежного соединения антенн с интегрируемыми платами. Угловая конструкция разъема упрощает монтаж, а поддержка широкого диапазона частот делает его универсальным для различных задач. Оформите заказ на сайте или позвоните по номеру 8-800-3333-965 для консультации!

Характеристики
Сторона 1 SMA-female (угловой)
Сторона 2 2 x MHF4 (IPEX-4)
Покрытие центральных контактов золото
Марка кабеля RF1.13
Волновое сопротивление 50 Ом
Вносимые потери 0,5 дБ
Длина кабеля 30 см
Вес 6 г
