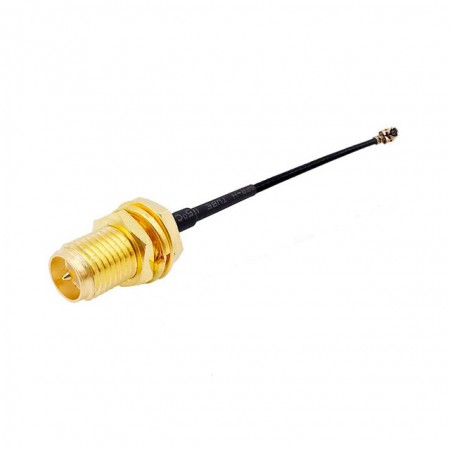

Пигтейл RP-SMA-female - U.FL/IPX (7 см, кабель RF1.13)

Антенный переходник на тонком кабеле для соединения WiFi-антенн с радиокартами, имеющими разъем U.FL (IPX). Он разработан для компактных устройств, где требуется минимизировать вес и размеры, таких как дроны, уличные WiFi-роутеры и промышленные решения, содержащие модули Mini PCI-e. Благодаря тонком коаксиальному кабелю длиной 7 см, переходник подходит для авиатехники, где каждый грамм влияет на производительность.

Адаптер помогает подключить внешнюю антенну к плате устройства, улучшая прием WiFi-сигнала. Это делает его востребованным при проектировании беспроводных систем в условиях, где встроенные антенны не могут обеспечить достаточный сигнал, например, в металлических корпусах или на удаленных объектах.

Короткий WiFi-переходник для плат с разъемами IPEX

Пигтейл передает радиосигнал от антенны к радиомодулю устройства. Разъем U.FL соединяется с платой (например, радиокартой Mini PCI-e), а противоположный коннектор RP-SMA-female подключается к антенне или другому WiFi-устройству. Такой пигтейл без проблем передает сигналы частотой до 6 ГГц, обеспечивая стабильную работу современных беспроводных сетей.

Для эффективной работы необходимо аккуратно подсоединять коннектор U.FL, избегая излишнего давления на хрупкий разъем. Антенна, подключенная через пигтейл, должна быть правильно ориентирована для оптимального приема. Благодаря наличию гайки, разъем RP-SMA-female можно закрепить на приборной панели (корпусе) устройства.

Где применять WiFi-пигтейл?

В авиатехнике пигтейл используется для подключения антенн к радиомодулям управления. Его легкость и компактность позволяют произвести интеграцию без увеличения массы аппарата. В телекоммуникациях переходник помогает при сборке WiFi-роутеров или точек доступа, которые будут задействовать внешние (наружные) антенны для более устойчивого приема сигнала.

• Небольшая длина. Кабель длиной 7 см практически не снижает уровень сигнала, что играет значимую роль в производительности высокочастотных WiFi-сетей;
• Гибкий кабель RF1.13. Переходник размещается в тесных корпусах, огибая внутренние компоненты;
• Разъем RP-SMA-female. Реверсивный разъем подходит для большинства WiFi-антенн. Этот тип коннектора имеет внешнюю резьбу и центральный контакт-пин. Имеется гайка для фиксации на корпус через отверстие. Не следует путать RP-версию коннекторов с обычными разъемами SMA, для которых доступны отдельные пигтейлы;
• Разъем U.FL/IPX для печатных плат. Низкопрофильные разъемы U.FL устанавливаются на платах маршрутизаторов или радиомодулях формата Mini PCI-e. Этот разъем часто встречается в интегрированных решениях и системах автоматизации;
• Минимальный вес (около 3 г). Переходник оптимален для беспилотников, где масса влияет на дальность полета. Позолоченные контакты обеспечивают стабильный контакт и минимизируют помехи.

В зависимости от форм-фактора устройства могут понадобиться пигтейлы большей длины (15 см). В системах, где важна минимизация потерь, применяются адаптеры на базе кабеля RG-178.

Если вы проектируете WiFi-оборудование, используйте пигтейл для соединения модуля беспроводной связи с внешней антенной! Закажите его на нашем сайте или уточните детали по телефону 8-800-3333-965. Наши менеджеры помогут подобрать совместимые антенны и комплектующие для ваших задач!
