Антенный адаптер (пигтейл) для модемов (F-female - MS-156)

Короткий соединительный пигтейл для подключения некоторых моделей USB-модемов к кабельным сборкам внешних антенн. Адаптер исполнен на тонком кабеле, который легко гнется, и оснащен разъемами MS-156 (к модему) и F-female (к коаксиальным кабелям 75 Ом).

Зачем нужен антенный пигтейл?

Пигтейл — это переходник для ВЧ-разъемов, который удобен в использовании за счет размещения коннекторов на концах отрезка тонкого кабеля. В отличие от корпусных переходников, такой адаптер не создает большой механической нагрузки на вход устройства, что снижает вероятность повреждения или «выламывания» коннектора модема под действием рычага. Также пигтейлы удобно использовать внутри корпусного оборудования для соединения внутренних элементов оборудования.

Свое название пигтейлы получили из-за легко узнаваемого розового оттенка кабеля RG-316, который вызывает ассоциации с поросячьим хвостиком (от англ. pigtail). Наружный диаметр этого кабеля обычно не превышает 2,5 мм, что делает его гибким и легко монтируемым в любых ограниченных пространствах. Также на такой провод легко устанавливаются низкопрофильные разъемы, которые невозможно смонтировать на марки более толстого коаксиального кабеля.

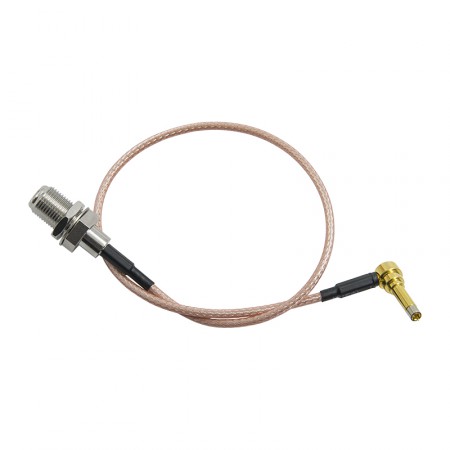

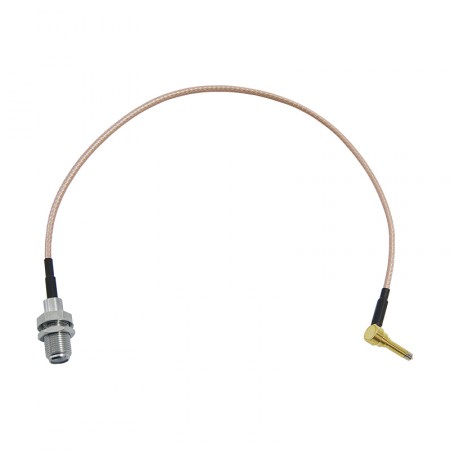

Длина этого пигтейла составляет 30 см, а на его концах установлены разъемы MS-156 и F-female.

Разъем MS-156 для подключения к платам модемов

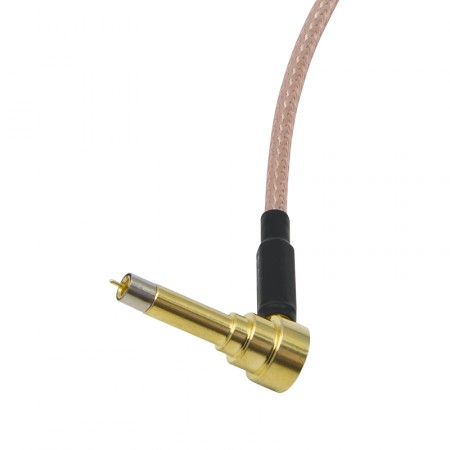

Компактный коннектор MS-156 имеет узнаваемую вытянутую форму и обычно применяется для подключения к антенным входам модемов. Часто эти разъемы не вынесены производителем на корпус модемов и размещаются непосредственно на плате, поэтому для доступа к ним требуется разборка или перфорация корпуса.

Примеры устройств с антенными входами MS-156 на плате:

• Модемы Yota, такие как WLTUBQ-108, LU-150, LU-156 (Yota One);
• Huawei E171, E173, E1550, E150 и др.;
• ZTE MF823D, MF112, MF667 и др.

Коннектор F-female для кабельных сборок 75 Ом

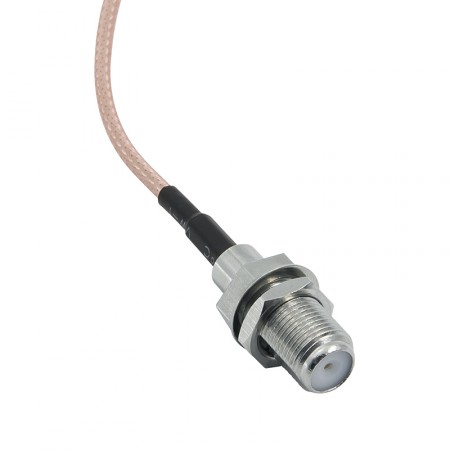

На втором конце пигтейла находится разъем F-female (розетка), который имеет волновое сопротивление 75 Ом и обычно применятся для коммутации с кабельными сборками выносных или уличных антенн. Как с правило, с этим типом разъемов используются недорогие кабели марки RG-6 и антенны с F-разъемами. Коннектор F-female оснащен гайкой для крепления на корпус прибора.

Первоначально комплектующие 75 Ом предназначены для передачи ТВ-сигнала, однако в последнее время они все чаще используются в системах усиления связи и интернета. Хотя по производительности эти комплектующие уступают профильным изделиям для радиосвязи с импедансом 50 Ом, они привлекают пользователей за счет низкой стоимости и доступности.

Пигтейл с разъемами F-female и MS-156 обычно применяется в бюджетных системах усиления интернета для подключения старых моделей модемов к внешним антеннам для повышения качества и скорости 3G- и 4G-соединения.
