Антенный адаптер (пигтейл) для 3G/4G модемов ZTE и мобильных роутеров (SMA-female - TS9)

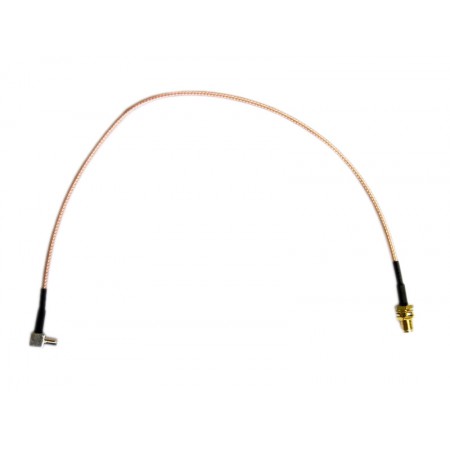

Короткий коаксиальный адаптер для подключения внешней антенны к USB-модему или мобильному роутеру через миниатюрный разъем TS9. На одном конце — гнездо SMA-female под стандартный антенный кабель, на другом — штырь TS9, который вставляется в порт сотового устройства. Кабель длиной 30 см изготовлен из коаксиала RG-316 с вносимыми потерями 0,5 дБ.

Зачем нужен пигтейл?

Большинство USB-модемов и карманных роутеров оснащены встроенной антенной, которая работает на уровне сигнала внутри помещения. Когда сигнал оператора слабый, то модем его едва-едва «видит», скорость падает, соединение рвется.

Встроенную антенну нельзя переместить ближе к окну или вынести на улицу.

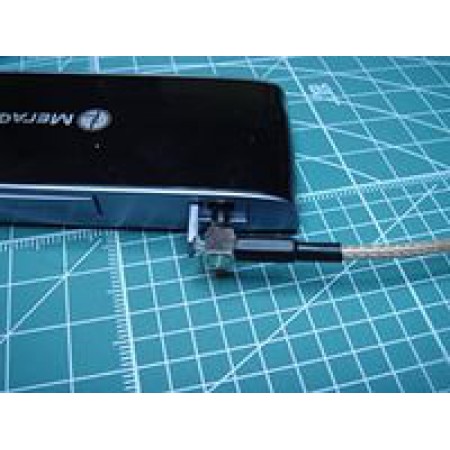

Пигтейл решает эту проблему. Он соединяет разъем TS9 модема или роутера с кабелем внешней антенны, у которого разъем — SMA-male. Антенну при этом можно разместить в любом удобном месте: прикрепить к оконному стеклу, вынести на балкон или установить на кронштейне снаружи здания. Если антенна стоит далеко от модема, между ними прокладывают основную кабельную трассу, а пигтейл выступает переходником между трассой и разъемом TS9.

При работе в сетях 4G/LTE с технологией MIMO модем принимает два независимых потока данных через два антенных порта. В этом случае понадобятся два пигтейла и антенна MIMO-конфигурации.

Конструкция и качество пигтейла

Пигтейл изготовлен из кабеля марки RG-316 — это тонкий, гибкий провод диаметром около 2,5 мм. У него низкое затухание сигнала и высокая стойкость к многократным изгибам, что важно при работе с портативным оборудованием. На длине 30 см затухание в кабеле составляет около 0,5 дБ — это незначительный уровень, которым в большинстве случаев можно пренебречь.

• Заводское качество изготовления. Разъемы монтируются заводским методом обжима: станок обжимает гильзу вокруг разъема и прочно фиксирует его на кабеле;

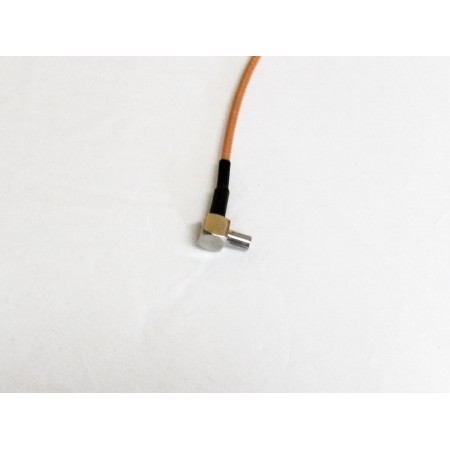

• Разъем TS9 для мобильного оборудования. Сам разъем TS9 рассчитан на многократное подключение. Вилка и розетка точно соответствуют по размерам, поэтому штырь удерживается в гнезде без люфта даже после нескольких переподключений. При правильной эксплуатации коннектор выдерживает до 500 циклов подключения;

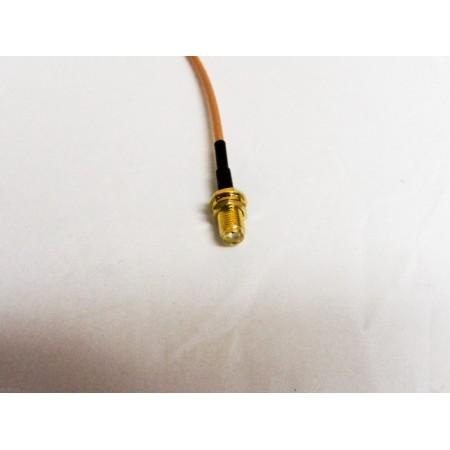

• Разъем SMA-female для антенного кабеля. Стандартная розетка SMA с резьбовым соединением присоединяется к вилке SMA-male на антенне или кабеле. Розетка снабжена гайкой, что делает возможным приборный монтаж при использовании пигтейла как внутриблочного компонента оборудования.

Кабель и оба разъема имеют волновое сопротивление 50 Ом, что делает их согласованными с радиооборудованием, в том числе с модемами и LTE-роутерами.

Совместимое оборудование

Разъемы TS9 применяются Huawei, ZTE и некоторыми другими производителями модемов и LTE-совместимых роутеров. Ниже представлены модели, которые получили популярность и широкое распространение в России.

Если вашей модели нет в списке, уточните тип разъема в документации к устройству или позвоните нам по номеру 8-800-3333-965— поможем разобраться!
