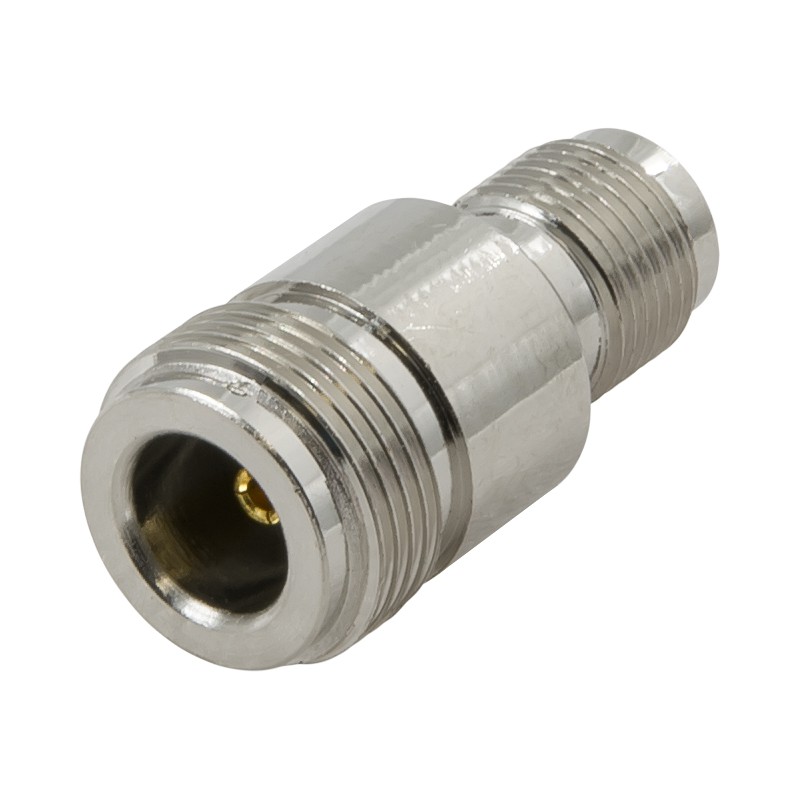

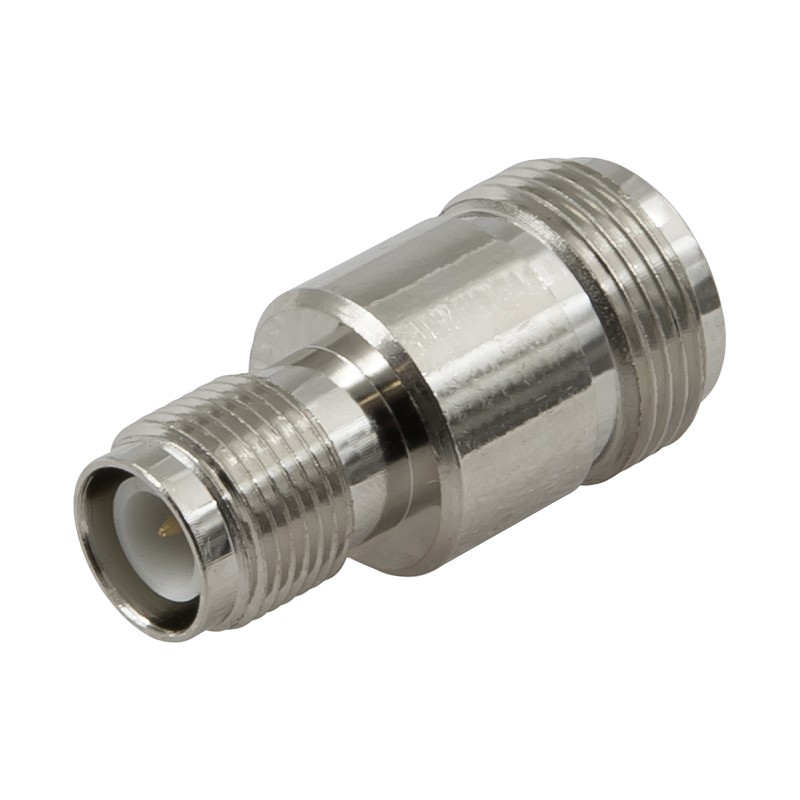

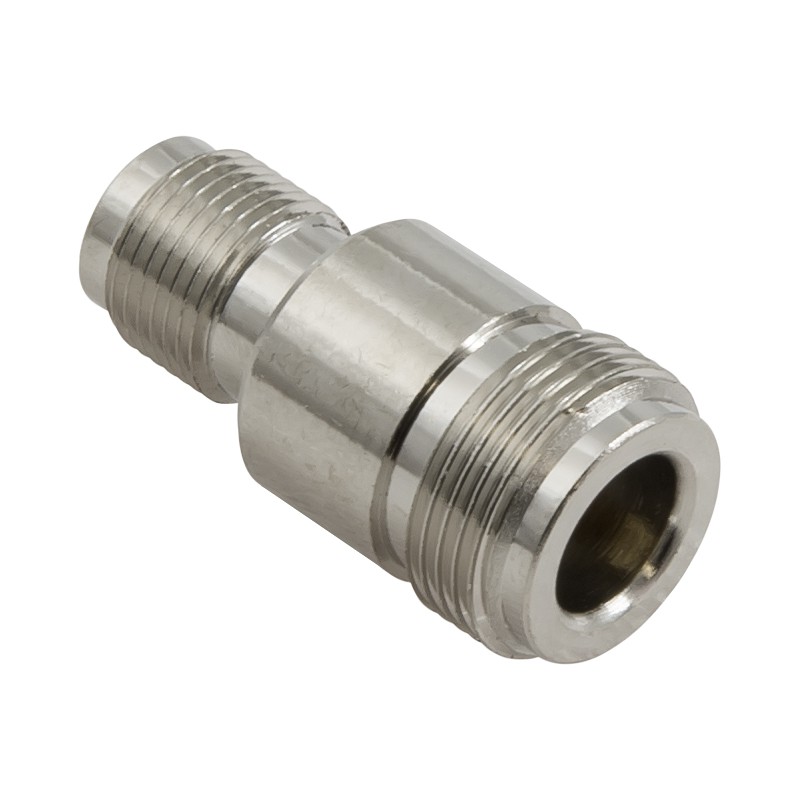

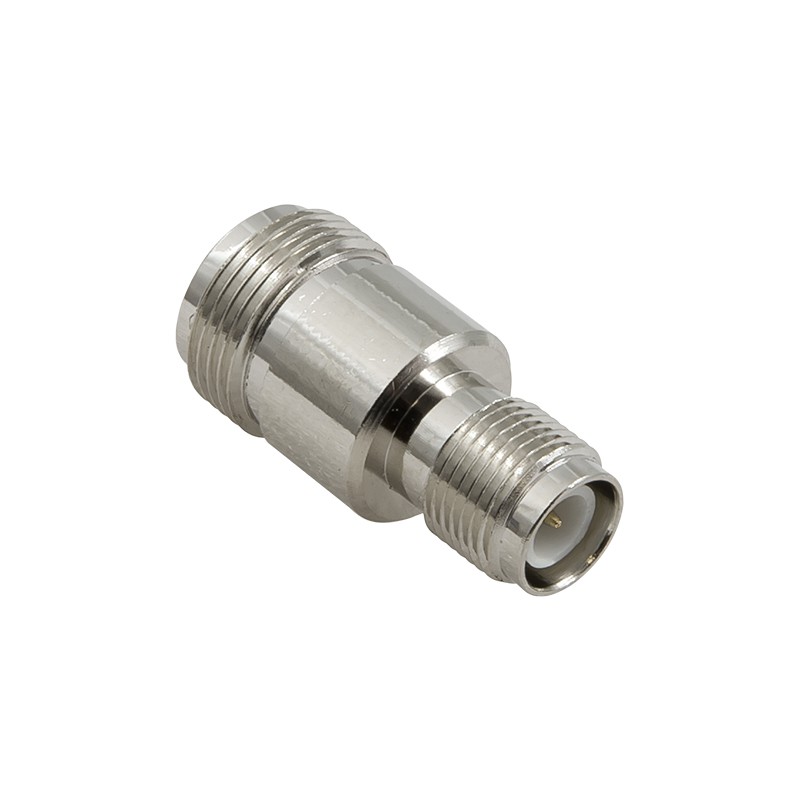

Переходник TN-A322 RP-TNC-female - N-female

Адаптер для радиочастотных устройств с коннекторами RP-TNC-female (реверсивная розетка) и N-female (розетка). Переходник с маркировкой TN-A322 применяется в основном для подключения WiFi-оборудования, кабельных сборок и других приборов, оснащенных коннектором с обратной полярностью. Конструктив — прямой.

Реверс-розетка: для ограниченной совместимости

На первой стороне переходника находится коннектор RP-TNC-female — розетка с обратной полярностью (англ. Reverse Polarity). Разъем TNC исторически применялся без ограничений для любых видов РЧ-соединений и устройств. Однако по мере распространения WiFi-оборудования у консорциума, ответственного за его разработку, встала задача ограничить подключение несертифицированной периферии к точкам доступа и роутерам. Например, целью ставилось не допустить подсоединение слишком мощных антенн к бытовым WiFi-приборам. Для этого были спроектированы разъемы с измененной конструкцией:

• Внешне реверс-розетка похожа на обычную «маму» TNC, но вместо центрального гнезда имеет иглу, как у «папы»;
• Совместимость обеспечена только с ответной вилкой реверс-серии, которая имеет внутреннюю резьбу и центральное гнездо;
• Чаще всего разъемы этого семейства встречаются на оборудовании WiFi (802.11) для подключения наружной антенны. Впрочем, они также могут применяться на других типах устройств, где производитель хочет использовать нестандартный и редкий коннектор для ограничения совместимости.

Подключение к стандартным комплектующим N-type

На второй стороне адаптера имеется стандартное гнездо N-типа, которое применяется для подключения кабельных сборок, антенн и прочей ВЧ-периферии с сопротивлением 50 Ом. Этот тип соединителей полностью универсален и не имеет специального назначения или ограниченной сферы использования.

Стандартная N-розетка имеет наружную резьбу и внутренний гнездовой контакт. Ответный male-разъем обычно располагается на концах кабелей и на некоторых видах антенн.

Переходник TN-A322 для быстрой смены коннекторов

Адаптер используется, чтобы обойти ограничения производителей и подключить аппаратуру общего назначения (с N-разъемом) к периферии, на которой установлен редкий соединитель RP-TNC.

• Прямой конструктив без вращающихся частей подразумевает накручивание ответных вилок прямо на переходник;
• Общее сопротивление 50 Ом подходит для использования в радиосетях с минимальными потерями мощности;
• Адаптер устраняет необходимость в пайке для смены типа разъема на подключаемом оборудовании.
