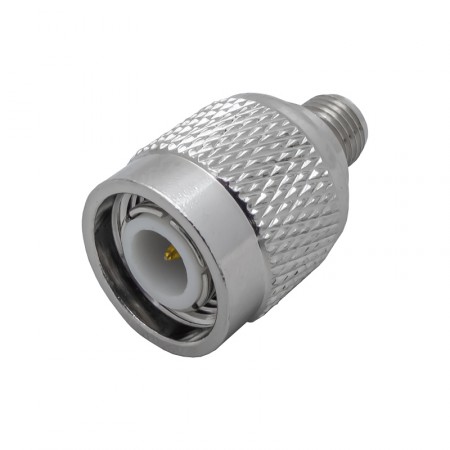

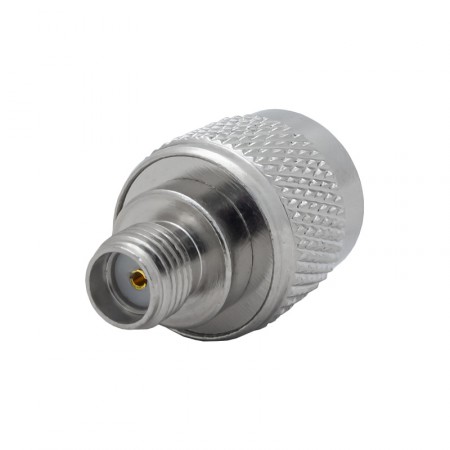

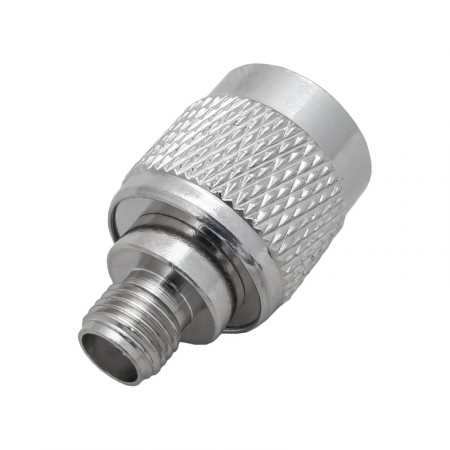

Переходник ST-321 SMA-female — TNC-male

Переходник для соединения устройств и кабельных сборок, не совместимых друг с другом по типу высокочастотного разъема. Адаптер ST-321 имеет с одной стороны коннектор SMA-female («мама», розетка), с другой — TNC-male («папа», вилка).

Переходник с разъема TNC на разъем SMA для сотовых устройств

Разъемы SMA и TNC имеют широкое распространение в сфере радиооборудование и часто устанавливаются на высокочастотные устройства для подключения внешних антенн. Обе серии разъемов имеют импеданс 50 Ом и подходят для применения в сфере сотовой связи и мобильного интернета.

Разъемы SMA-типа отличаются малым диаметром, что делает их удобными для применения на портативных и малогабаритных устройствах. Резьбовое соединение обеспечивает повышенную надежность контакта. Сегодня разъемы серии SMA широко представлены на 4G-роутерах, промышленных модемах, автомобильных усилителях связи и стационарных GSM-телефонах.

Серия разъемов TNC исторически является модификацией серии BNC с измененным типом соединения. Если в серии BNC применялось байонетное крепление, то коннекторы TNC оснащены обычной резьбой. Сегодня коннекторы TNC встречаются как на профессиональных измерительных приборах, так и на бытовых устройствах связи.

Примеры использования переходника ST-321:

• Подключение антенны или кабельной сборки с разъемом SMA-male к стационарным GSM-телефонам Termit FixPhone v2 rev.4, Dadget MT3020 и др.;
• Подключение кабеля снижения к GPS-антенне MEDUZA (и другим антеннам глобального позиционирования);
• Соединение кабельных сборок с несовместимыми коннекторами для удлинения кабельной трассы.

Переходник ST-321 имеет никелированное покрытие с позолоченными контактами. Вилка свободно вращается вокруг своей оси, что упрощает монтаж адаптера в труднодоступных местах и предотвращает перекручивание кабеля.
