Переходник 716F - 4.3-10-m (DIN-female - 4.3-10-male)

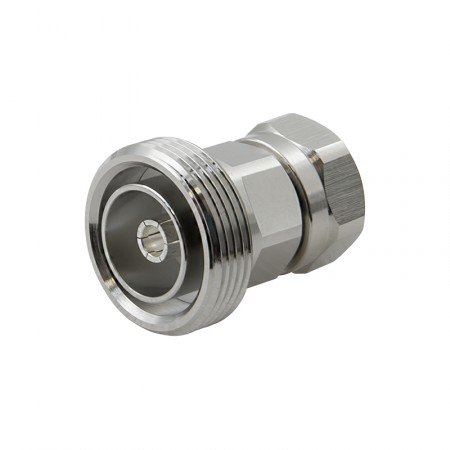

Адаптер для профессионального ВЧ-оборудования, обеспечивающий переход с разъема 7/16 DIN на более современные коннекторы семейства 4.3-10. С одной стороны переходника находится DIN-розетка («мама») а с обратной — вилка 4.3-10 («папа»). Адаптер имеет прямой конструктив и обычно используется для соединения радиочастотных модулей с кабельными сборками (джамперами).

Разъемы 7/16 DIN и 4.3-10: назначение и сфера применения

Оба семейства разъемов имеют волновое сопротивление 50 Ом и предназначены для передачи сигнала высокой частоты. Тем не менее, они относятся к разным поколениям: 4.3-10 можно рассматривать как «апгрейд» классических DIN-коннекторов.

Хотя оба разъема внешне похожи, они имеют разный размер, что делает их несовместимыми друг с другом. Для обеспечения совместимости необходимо использовать адаптер:

• 7/16 DIN — это классический разъем, названный по диаметру основных контактов (7 мм — диаметр внутреннего контакта, а 16 мм — внешнего). Этот коннектор получил широкое распространение в профессиональной радиотехнике, включая модули базовых станций операторов и другие промышленные радиосистемы;
• 4.3-10 — более новая серия разъемов с диаметром внутреннего контакта 4,3 мм, а внешнего — 10 мм. Коннекторы имеют меньший размер и вес, при этом обеспечивают более низкие показатели интермодуляции (PIM). Соединение вилки и розетки достигается меньшим усилием, а конструкция более устойчива к вибрациям.

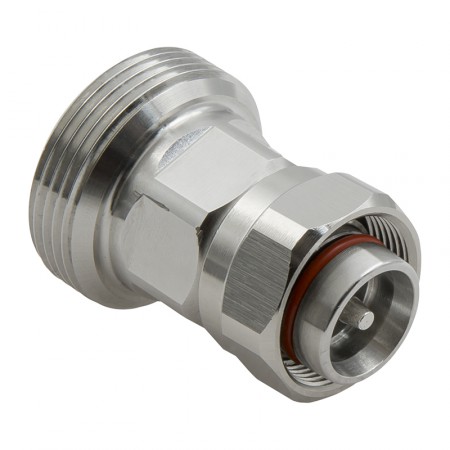

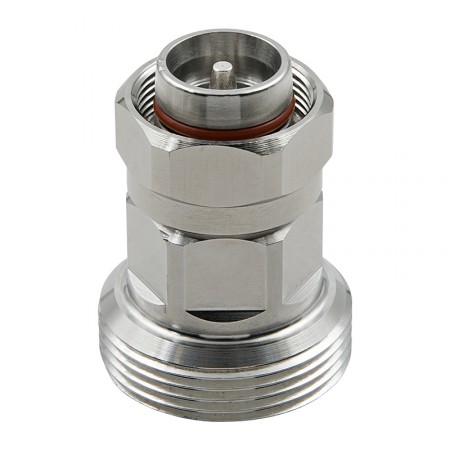

На адаптере 716F-4.3-10 установлена классическая розетка DIN-female и вилка 4.3-10-male с резьбовым типом соединения для закрутки ключом.

Эффективность в сложных условиях

Переходник обеспечивает совместимость между устройствами, которые оснащены разъемами разных серий. Чаще всего этот адаптер применяется для подключения кабельной сборки с DIN-male к активному оборудованию, оснащенному входом 4.3-10-female.

• Частота передачи до 6 ГГц. Изделие подходит для ВЧ-применений, охватывающих частотный диапазон от 0 до 6000 МГц. Таким образом, его можно использовать для передачи сигналов сотовых сетей (GSM, 3G, LTE, 5G Sub-6GHz), современных WiFi-сетей и прочих видов радиосвязи;
• Низкий КСВн, PIM3 и вносимые потери. Затухание и отражение на переходнике минимально. Уровень стоящих волн не превышает 1,1 на максимальных рабочих частотах, а на низких частотах (до 2 ГГц) опускается вплоть до 1,04. Побочная интермодуляция, которая возникает при передаче по одной линии сигналов разной частоты, не превышает -163 дБн. Вносимые потери заявлены на уровне 0,05 дБ!
• Герметизация по классу IP68. Коннектор 4.3-10 имеет резиновое кольцо, которое оберегает соединение от проникновения пыли и влаги. Уровень защиты IP68 означает, что адаптер можно использовать на улице без дополнительной герметизации даже во время осадков;
• Широкие рабочие температуры от -40°С до +85°С. Мороз и жара также не повлияют на работу переходника: его можно применять практически в любой климатической зоне.

716F-4.3-10 — надежный элемент промышленных РЧ-систем, который помогает объединить старые и новые комплектующие в процессе перехода к современным типам разъемов. Чтобы купить адаптер, нажмите «В корзину» и сформируйте заказ на сайте. Если ваша система связи нуждается в проектировании или ревизии, обратитесь к нашим специалистам напрямую по телефону 8-800-3333-965!
