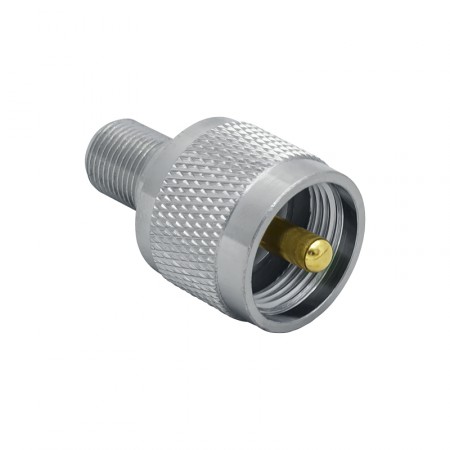

Переходник UF-312 UHF-male - F-female

Переходник с разъемами UHF (вилка) и F (розетка) необходим, чтобы обеспечить совместимость разнотипных устройств: например, радиостанций и ТВ-аксессуаров. При помощи адаптера можно подключить друг к другу приборы, антенны и кабельные сборки, которые изначально несовместимы.

UHF: разъем радиостанций

Типичное назначение серии коннекторов UHF — подключение наружных антенн к радиостанциям диапазона до 300 МГц. Разъем имеет давнюю историю (с 1930-х годов), однако со временем число его применений сокращается. Внедрение более современных соединителей со стабильными параметрами (например, N-type, BNC и аналогичные) вытеснило UHF на периферию.

Сегодня эти коннекторы используются на радиостанциях, в основном, автомобильного и любительского типа. Хотя коннектор часто устанавливается на кабели с сопротивлением 50 Ом, его реальный импеданс обычно ниже и находится в диапазоне 30–40 Ом.

F-тип: соединители для ТВ

Коннекторы F-серии, наоборот, имеют более высокое сопротивление 75 Ом и обычно применяются в оборудовании видео- и аудиотрансляции. F-розетки часто встречаются на ТВ-тюнерах, ресиверах спутникового сигнала, антеннах эфирного ТВ и сопутствующих устройствах (например, сплиттерах). Разъемы «папа», в свою очередь, монтируются на кабель.

Надежный адаптер прямой конструкции

• Переходник UF-312 имеет простую прямую конструкцию, устойчивую к вибрациям и повреждениям;
• Адаптер очень легко подключить и снять, и он выдерживает множество циклов соединения;
• Разъемы UHF и F-типа имеют разное волновое сопротивление, поэтому использование переходника неизбежно вызывает рассогласование и некоторое снижение мощности сигнала. При использовании переходника необходимо учитывать возможные потери мощности и закладывать их в радиосистему.

Чтобы купить переходник UF-312, положите товар в корзину и оформите заказ онлайн. Наши менеджеры готовы ответить на ваши вопросы о радиооборудовании и комплектующих по телефону 8-800-3333-965!
