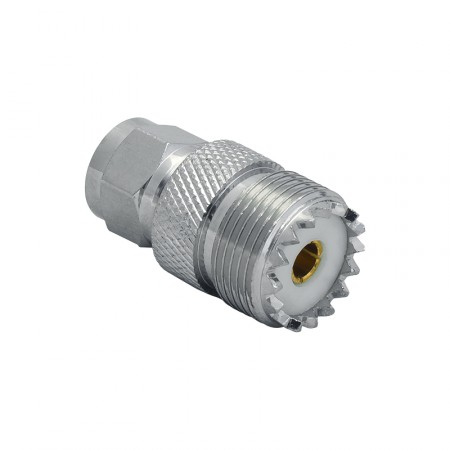

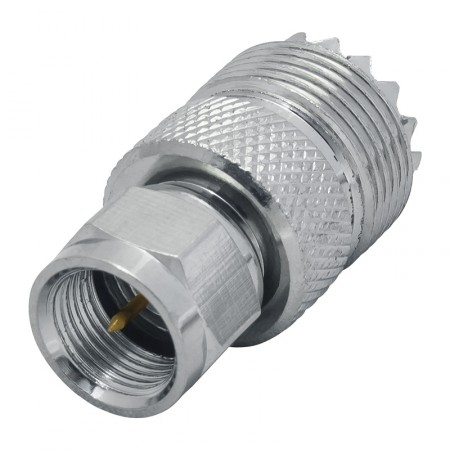

Переходник UF-321 UHF-female - F-male

Цена: 200 р.
Скидка: По запросу
Категория: Переходники UHF для раций
Наличие: Есть в наличии

Артикул: 3483

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Переходник, с помощью которого можно соединить разнотипные приборы, имеющие коннекторы UHF- и F-типа. Адаптер UF-321 имеет разъемы UHF «розетка» и F «вилка», что позволяет выполнить коммутацию радиоприборов (50 Ом) с комплектующими телевизионных сетей (75 Ом).

Разъемы для радиостанций

Серия коннекторов UHF была разработана в 30-е гг. для передачи радиосигнала частотой 0–300 МГц (сегодня этот диапазон называется VHF). В основном коннекторы этой серии устанавливаются на полноразмерных радиостанциях, которые интегрируются в транспортные средства или используются в помещениях. Разъем «мама» UHF-female также известен под альтернативным наименованием SO-239.

Несмотря на широкое распространение этого разъема, сегодня сфера его применения сокращается. Основная причина — постепенное вытеснение более новыми и технически совершенными типами соединителей, такими как N-type, BNC, TNC и пр. Среди недостатков серии UHF обычно называют нестабильность импеданса, который может существенно отличаться от номинального и приводить к существенным потерям мощности на высоких частотах.

Коннекторы F для телевизионных систем

В свою очередь, разъемы F-серии имеют волновое сопротивление 75 Ом и используются преимущественно в сфере спутникового, кабельного и эфирного телевещания. По своей конструкции эти разъемы очень просты. Низкая цена и общедоступность обеспечили популярность этой разновидности коннекторов, так что она продолжает активно применяться в ресиверах спутникового и цифрового ТВ, антеннах и других приборах.

Нюансы подсоединения и эксплуатации

  • UF-321 — адаптер с прямой конструкцией, который удобно устанавливается между устройствами, кабельными сборками и другими аксессуарами;
  • Прочный металлический корпус обеспечивает долговечное использование, в том числе при частом подключении и отсоединении;
  • При применении UF-321 необходимо учитывать, что подключение устройств с разным волновым сопротивлением вызывает рассогласование, которое приводит к снижению мощности сигнала. Эти дополнительные потери следует учитывать при расчете ВЧ-системы.

Купить переходник можно прямо сейчас на нашем сайте. Положите товар в корзину и перейдите к оформлению заказа. Если у вас остались вопросы, свяжитесь с нашим отделом продаж по номеру 8-800-3333-965 или воспользуйтесь обратным звонком!

Характеристики
Сторона 1 UHF-female
Сторона 2 F-male
Конструктивное исполнение прямое
Покрытие центрального контакта золото
Волновое сопротивление 50 Ом (UHF-female)
75 Ом (F-male)
Вес 18 г
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Серия
Разъёмы UHF Переходники UHF
Разъёмы F Переходники F
