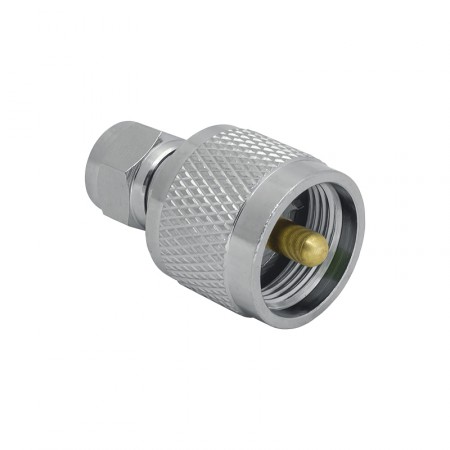

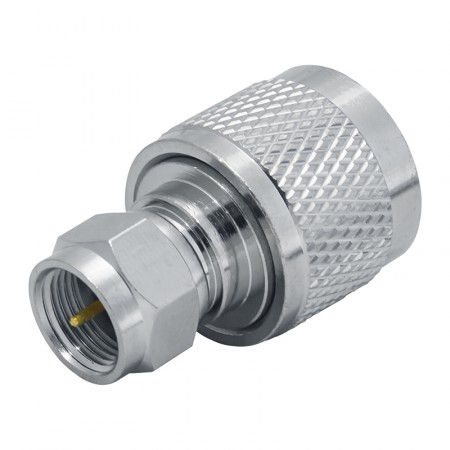

Переходник UF-311 UHF-male - F-male

Цена: 200 р.
Скидка: По запросу
Категория: Переходники UHF для раций
Наличие: Есть в наличии

Артикул: 3481

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Адаптер для соединения радиостанций и других устройств, оснащенных UHF-розеткой, с разъемами «мама» F-типа (75 Ом). Переходник позволяет соединить друг с другом активные приборы, антенны и кабели, которые имеют несовместимые коннекторы.

Серия UHF для радиолюбительского оборудования

С одной стороны переходник оснащен вилкой UHF, которая также имеет обозначение PL-259. Разъемы этой серии были разработаны в 1930-е годы для передачи сигнала VHF-диапазона (до 300 МГц). Во многих применениях эта серия коннекторов была вытеснена более современными разновидностями (N, BNC и пр.), однако на радиолюбительском оборудовании и полноразмерных радиостанциях коннекторы UHF продолжают устанавливаться до сих пор.

F-коннекторы с сопротивлением 75 Ом

Разъемы типа F имеют импеданс 75 Ом и обычно применяются в телевизионных сетях для передачи видео и звука. Конструктивно они представляют собой простейшие соединители с резьбовым сочленением. Розетки F встречаются на телевизионных тюнерах, спутниковых ресиверах и других ТВ-устройствах. В свою очередь, вилки монтируются на кабель, например, RG-6.

Особенности подключения и использования

  • Адаптер UF-311 имеет прямой конструктив и легко накручивается между двумя устройствами или аксессуарами;
  • Изделие долговечно, неразборно и не ломается даже при частых циклах подсоединения и отключения;
  • Поскольку соединяемые линии имеют разный импеданс (50 Ом и 75 Ом), использование переходника может привести к дополнительной потере мощности сигнала. Следует заранее это учитывать при проектировании радиосистемы.

Чтобы купить адаптер, нажмите «В корзину» и оформите заказ онлайн. Чтобы получить помощь в выборе комплектующих и аксессуаров для радиосистем, позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

Характеристики
Сторона 1 UHF-male
Сторона 2 F-male
Конструктивное исполнение прямое
Покрытие центрального контакта золото
Волновое сопротивление 50 Ом (UHF-male)
75 Ом (F-male)
Вес 27 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
