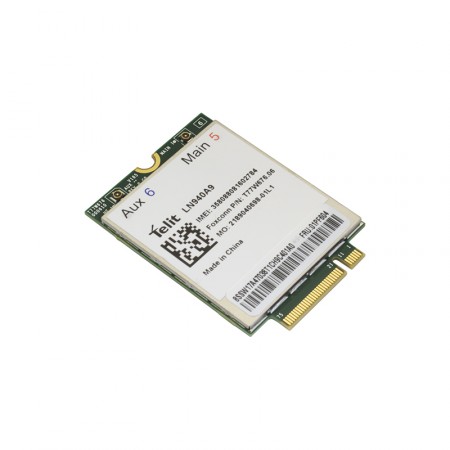

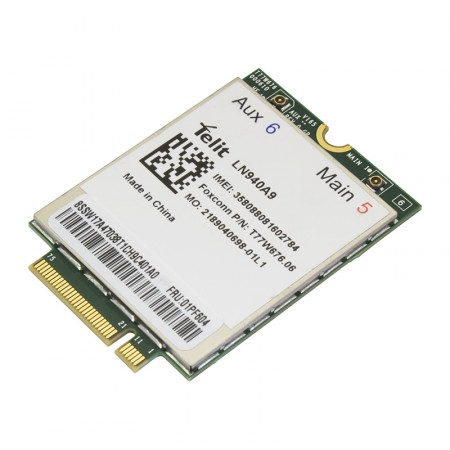

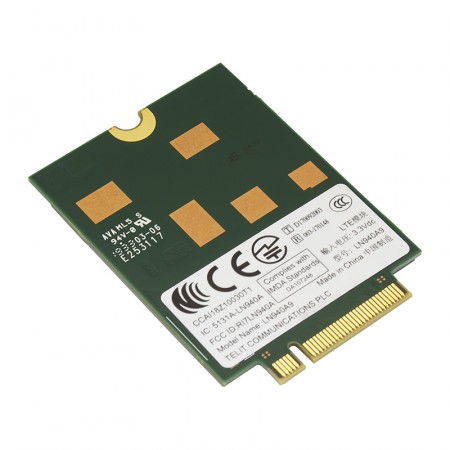

Модем 3G/4G M.2 Telit LN940A9

Быстрый модем формата платы расширения M.2 для установки в совместимые ноутбуки, платы маршрутизаторов и системы автоматики, а также для использования с компьютерами и роутерами через USB-адаптер. Telit LN940A9 поддерживает скорость загрузки до 450 Мбит/с, что относит его к классу устройств LTE Cat. 9.

С аппаратной точки зрения модем аналогичен другим популярным моделям, а именно Foxconn T77W676 и HP LT4220. Во многих случаях эти модемы являются взаимозаменяемыми.

Где применяются радиокарты LTE формата M.2?

Бескорпусные модемы формата M.2 изначально выпускались только для промышленного применения, однако со временем получили более широкое распространение и сегодня используются в том числе в системах усиления мобильного интернета.

Вот некоторые способы использования сотовых модулей:

• В системах автоматики и телематики для подключения к интернету устройств, требующих удаленного опроса и обмена информацией. К подобным решениям относится весь спектр M2M-решений и «интернета вещей». При помощи сотовых модулей реализуется мониторинг параметров, сбор данных со счетчиков, управление светофорами и многое другое;
• В ноутбуках, которые изначально рассчитаны на поддержку M.2-модемов и оснащены SIM-слотом. При покупке обязательно обращайте внимание на список совместимости, поскольку некоторые ноутбуки имеют внутренний «белый список» и работают только с разрешенными моделями;
• Как обычный модем при использовании корпусного USB-адаптера. Такие USB-переходники позволяют подключить модуль к компьютеру или совместимому роутеру. Нашим инженерным отделом подтверждена совместимость с ОС Windows 10 и роутерами Keenetic;
• При использовании бескорпусного адаптера возможна интеграция с различными решениями нестандартного форм-фактора, а также встраивание в уличные 4G-антенны с гермобоксом.

Скорость до 450 Мбит/с: модуль 9-й категории LTE

Telit LN940A9 может загружать данные на скорости до 450 Мбит/с, а передавать — на скорости до 50 Мбит/с. Поддерживаются почти все частотные диапазоны, используемые в России, так что модем можно применять в любых регионах и с SIM-картами любых федеральных операторов. В сложных радиоусловиях происходит переключение в режим 3G.

Высокоскоростные характеристики достигаются рядом современных технологий, среди которых двухканальный режим MIMO 2x2, а также агрегация частот. Модем умеет «суммировать» от двух до трех полос частот (агрегация также должна поддерживаться оператором). Производителем заявлена поддержка до 70 комбинаций агрегации с двумя несущими и 64 комбинаций с тремя несущими.

Помимо сотового подключения, модем Telit также может определять собственное местонахождение при подключении антенны геопозиционирования. Поддерживаются стандарты GPS, ГЛОНАСС, а также китайский Beidou.

Подключение антенн к разъемам MHF4

Модем поставляется без встроенных или наружных антенн. Для работы устройства антенны должны быть приобретены отдельно или уже содержаться в подключаемом устройстве (например, в ноутбуке).

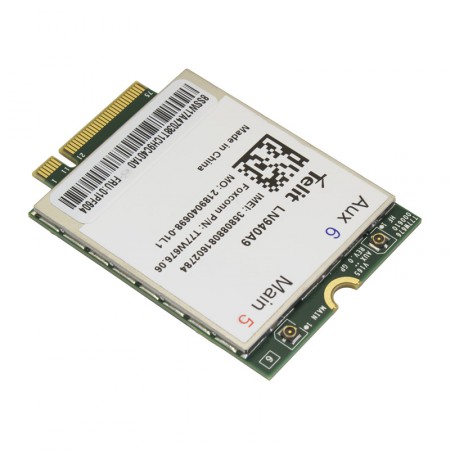

Подсоединение антенн осуществляется к низкопрофильным разъемам MHF4, размещенным непосредственно на плате. Для подключения наружных антенн обычно используется адаптер на гибком кабеле (пигтейл).

Если вы разрабатываете собственный проект усиления связи или новое устройство, Telit LN940A9 может быть интегрирован в него для обеспечения LTE-коммуникаций. Чтобы купить модем, добавьте его в корзину и завершите оформление онлайн. Остались вопросы? На них ответят наши менеджеры по телефону 8-800-3333-965!

Модем Telit LN940A9 — спецификации [PDF, ~605Kb]
