Модем 3G/4G M.2 Huawei ME936

Сотовый модуль (модем) Huawei ME936 выпускается в формате карты расширения M.2, которая может быть интегрирована в совместимые средства автоматики или использована с USB-адаптером для подключения к компьютерам и другим типам устройств. Эта модель поддерживает скорость загрузки до 150 Мбит/с (LTE Cat. 4), работает с любыми операторами и корректно функционирует в современных версиях Windows.

Формат M.2: модемы без SIM-слота для интеграции

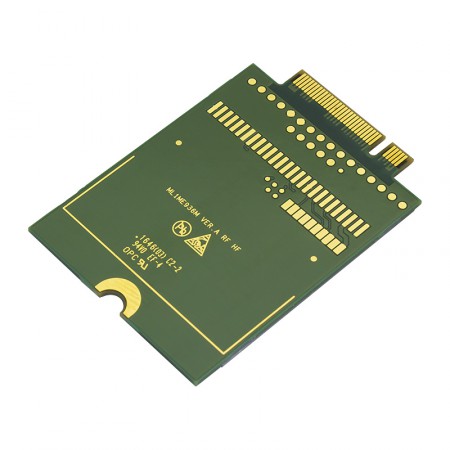

Помимо традиционных USB-модемов, которые также называются «свистками», производители коммуникационного оборудования выпускают сотовые модули в формате компактных плат M.2. Такие платы имеют ножевой разъем со специальным вырезом (ключ B) и в первую очередь предназначены для интеграции в профессиональное и промышленное оборудование.

Примеры использования модемов M.2:

• Применение в сфере межмашинного взаимодействия (M2M) и интернета вещей (IoT), в системах автоматизации производственных процессов, мониторинга и телеметрии. Управляющее устройство должно иметь соответствующий слот M.2 и поддерживать установку модемов;
• Интеграция с платами совместимых маршрутизаторов, например, для создания уличного LTE-модуля. Такие приборы применяются для усиления сигнала;
• Применение совместно с USB-адаптерами. Переходники позволяют использовать модем M.2 в традиционных сценариях, например, для подключения к персональным компьютерам или совместимым WiFi-роутерам. Адаптеры представлены в корпусном исполнении и в промышленном варианте без корпуса.

Нашим инженерным отделом проверена совместимость Huawei ME936 с компьютерами под управлением Windows 10. Если вы планируете использовать этот модем с другим управляющим устройством (например, роутером), заранее убедитесь, что оно поддерживает эту модель модема!

Рабочие частоты для России и Европы

Huawei ME936 совместим с мобильными сетями класса LTE Cat. 4. Максимальная скорость загрузки данных достигает 150 Мбит/с. Для получения максимальных скоростей используется технология MIMO 2x2, за счет которой данные передаются в двухканальном режиме.

Модем совместим с основными диапазонами частот, которые применяются в России и Европе. Среди поддерживаемых частот: 1800 МГц (B3), 2100 МГц (B1), 2600 МГц (B7), а также более низкие частоты 800 МГц (B20) и 900 МГц (B8). При проблемах с уровнем 4G-сигнала или отсутствии современного покрытия модуль автоматом переходим в режим сети 3G (UMTS) или 2G (GSM).

В качестве дополнительной функции поддерживает определение местонахождения с использованием сервисов геопозиционирования GPS и ГЛОНАСС.

Антенны для модема: разъемы MHF4

Поскольку модем поставляется в виде печатной платы без корпуса и без дополнительных аксессуаров (OEM-поставка), способ подключения и использования прибора нужно продумать заранее. В частности, в проработке нуждается подключение сотовых антенн.

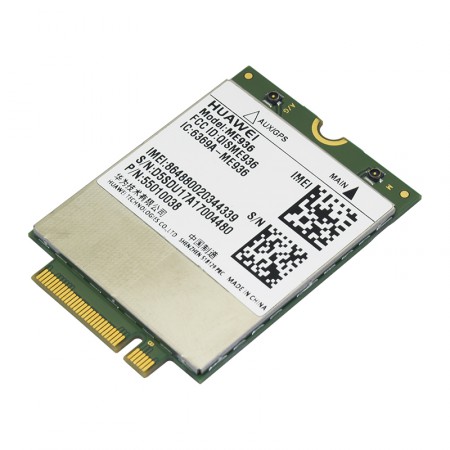

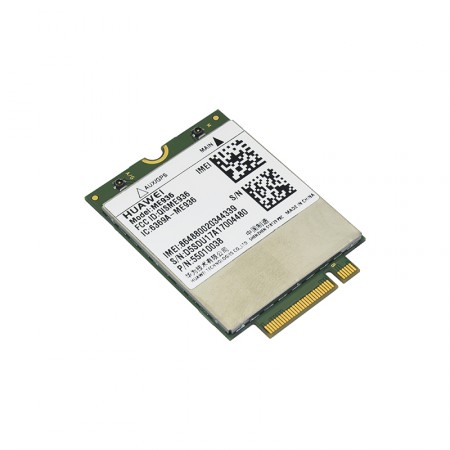

На корпусе Huawei ME936 размещены два микроразъема MHF4, обозначенные M (основной) и A/G (вспомогательный). Оба разъем используются для приема и передачи сигнала сотовой связи в режиме MIMO. Второй разъем также поддерживает прием GNSS-сигнала для определения координат (причем сотовый сигнал и GNSS могут подаваться на разъем одновременно).

Как правило, для подключения антенн к модему применяются гибкие пигтейлы (отдельные или в составе корпусного USB-адаптера). Также допускается непосредственное подключение патч-антенн с разъемами MHF4.

Huawei ME936 — это инструмент для разработки собственных нестандартных LTE-решений или интеграции с профессиональным оборудованием. Чтобы купить модуль, положите товар в корзину и завершите оформление заказа на сайте. Для получения консультации свяжитесь с нами по телефону 8-800-3333-965 или закажите обратный звонок!

Модем Huawei ME936 — спецификации [PDF, ~2.69Mb]
