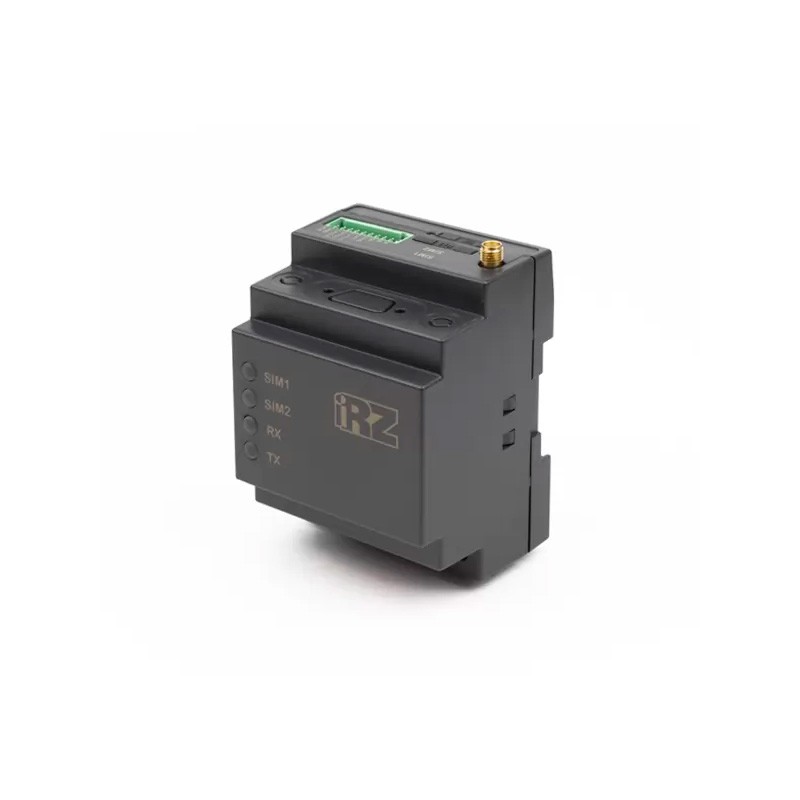

Модем GSM/4G/GPRS iRZ ATM42.B RS232, RS485 Dual-Sim

ATM42.B — современный модем от компании iRZ, предназначенный для подключения и дистанционного сбора данных с приборов учета, сенсоров и различных датчиков. Устройство поддерживает стандарты мобильной связи 2G и 4G, используемые основными операторами России, и снабжено широким перечнем интерфейсов: RS232, RS485 и линиями GPIO. Модем способен работать как в клиентском, так и в серверном режимах, и совместим с системой удаленного управления iRZ Collector.

Версия устройства с индексом «B» имеет встроенный БП для работы от сети 220В. Для использования с внешним адаптером выпускается модификация ATM42.A.

Решение для автоматизации и передачи данных в сетях нового поколения

ATM42.A разработан с учетом развития сотовых технологий и поддерживает стандарт LTE (категория 1). В этом режиме модем может принимать информацию на скорости до 10 Мбит/с и передавать на скорости до 5 Мбит/с. Это позволяет использовать устройство в проектах, где критичны скорость обмена и стабильность соединения.

Ключевые возможности:

• Два лотка под SIM-карты реализуют механизм резервирования: при проблемах с одним оператором устройство автоматически переключается на альтернативный канал связи;
• Совместимость с российскими LTE-частотами 800 МГц (B20), 900 МГц (B8), 1800 МГц (B3), 2100 МГц (B1) и 2600 МГц (B7). Таким образом, охвачены частоты, используемые операторами в городах, промзонах, садоводствах, деревнях;
• Поддержка работы в 2G-сетях, когда LTE отсутствует или сигнал нестабилен;
• При отсутствии интернет-доступа возможно функционирование в режиме CSD — передача данных через голосовой канал 2G (GSM).

Модемы семейства ATM42 позволяют выстраивать надежную и масштабируемую инфраструктуру для сбора показателей с удаленных устройств, M2M-коммуникаций и систем диспетчеризации.

Интерфейсы подключения и совместимость

ATM42.B легко встраивается в системы учета благодаря наличию промышленных интерфейсов, совместимых с популярными моделями приборов. Инженерами проверена совместимость устройства со многими изделиями марок «ПСЧ», «Вектор», «ЦЭ», «Логика», «Взлет», «Карат» и др.

Подключение к оборудованию может осуществляться через следующие интерфейсы:

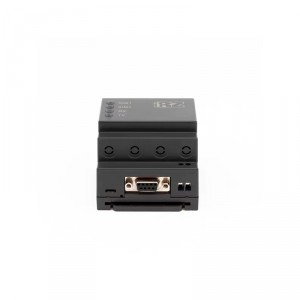

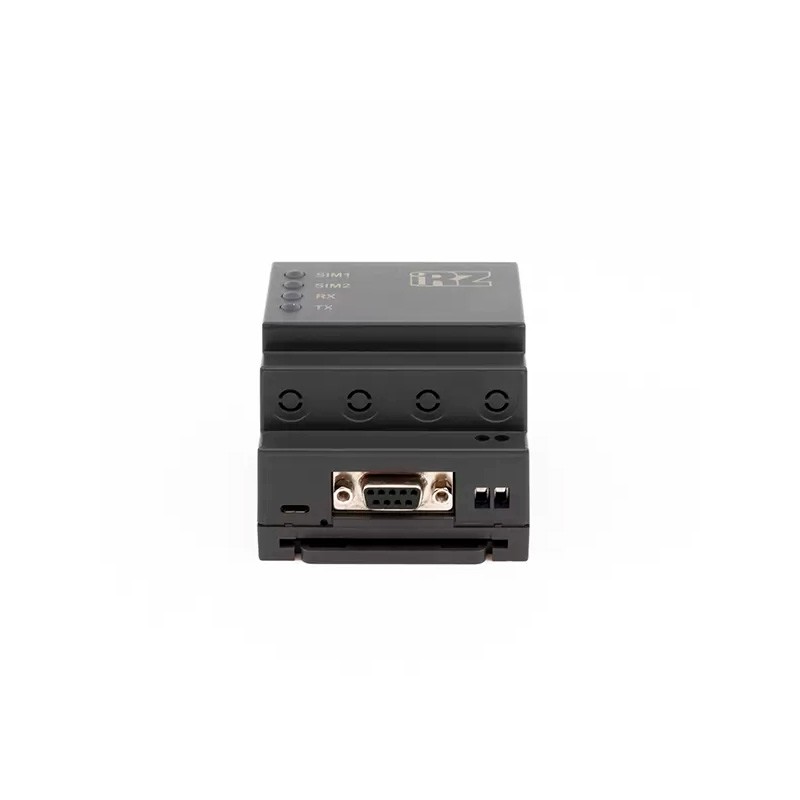

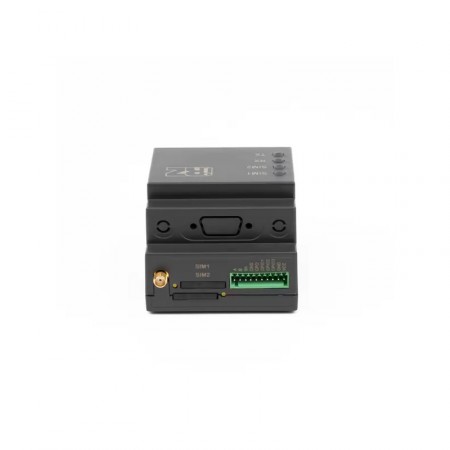

• RS232 через стандартный разъем DB9-F (COM-интерфейс);

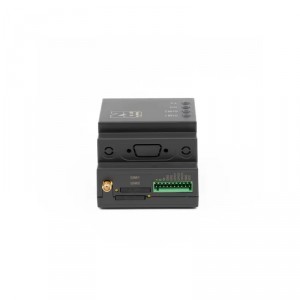

• RS485 на съемной 10-контактной клеммной колодке;
• 3 настраиваемых линии GPIO (ввода/вывод) и 1 силовой вывод GPO на том же клеммном разъеме;
• 4 настраиваемых GPO на порту DB9-F.

Порт Micro-USB служит исключительно для предварительной конфигурации и ведения логов.

Встроенной антенны у устройства нет — подключение внешней антенны производится через стандартный разъем SMA («мама», 50 Ом). Модем поддерживает работу с различными типами антенн: от компактных моделей до выносных вариантов на кронштейнах или магнитных основаниях.

Управление, настройка, удаленный доступ

Одна из особенностей ATM42.B — способность одновременно выступать и как сервер, и как клиент. Это означает, что он может как подключаться к внешнему серверу для передачи данных, так и принимать запросы от удаленного клиента. Поддерживается до 5 параллельных сессий, а также возможность указания резервных IP-адресов серверов.

Управление модемом реализовано через:

• Приложение ATM Control SE — для начальной настройки на локальном компьютере;
• Платформу iRZ Collector — для централизованного мониторинга и конфигурации на расстоянии;
• Полный набор SMS-команд — для настройки, получения уведомлений и оповещений, в том числе по заданным триггерам.

Безотказность и надежность модема поддерживается сторожевыми таймерами, которые перезагружают сотовый модуль в случае зависания, а также позволяют задавать плановые перезапуски — по таймеру или по расписанию.

Промышленное исполнение, питание и монтаж

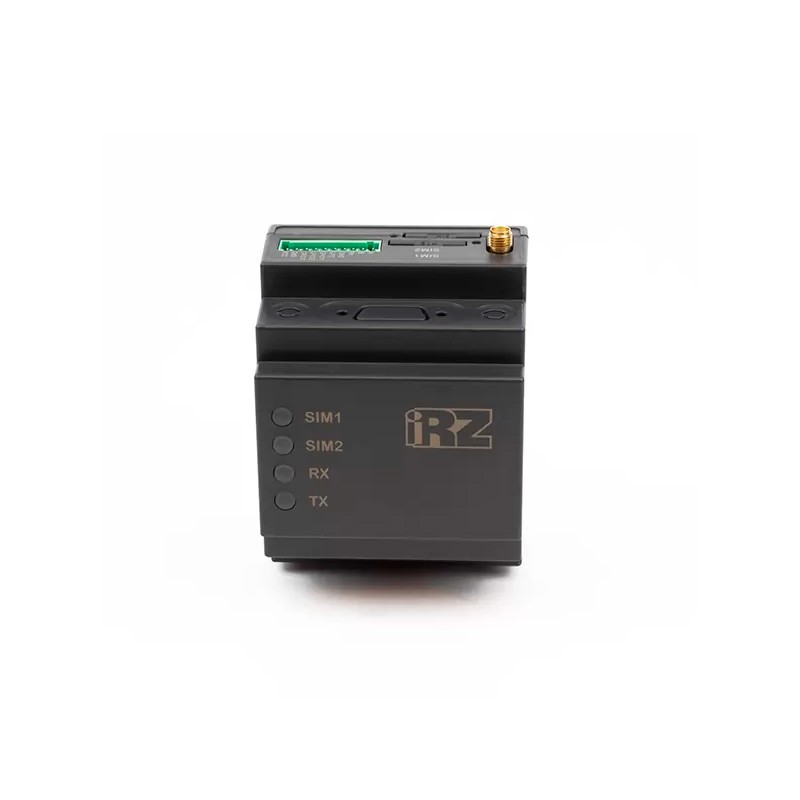

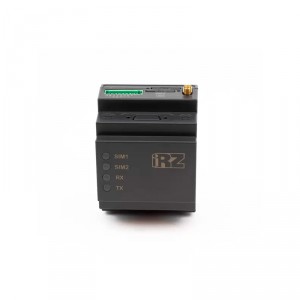

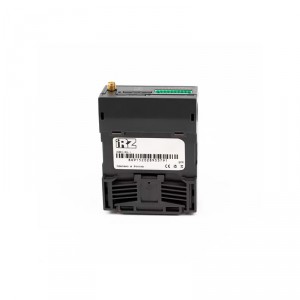

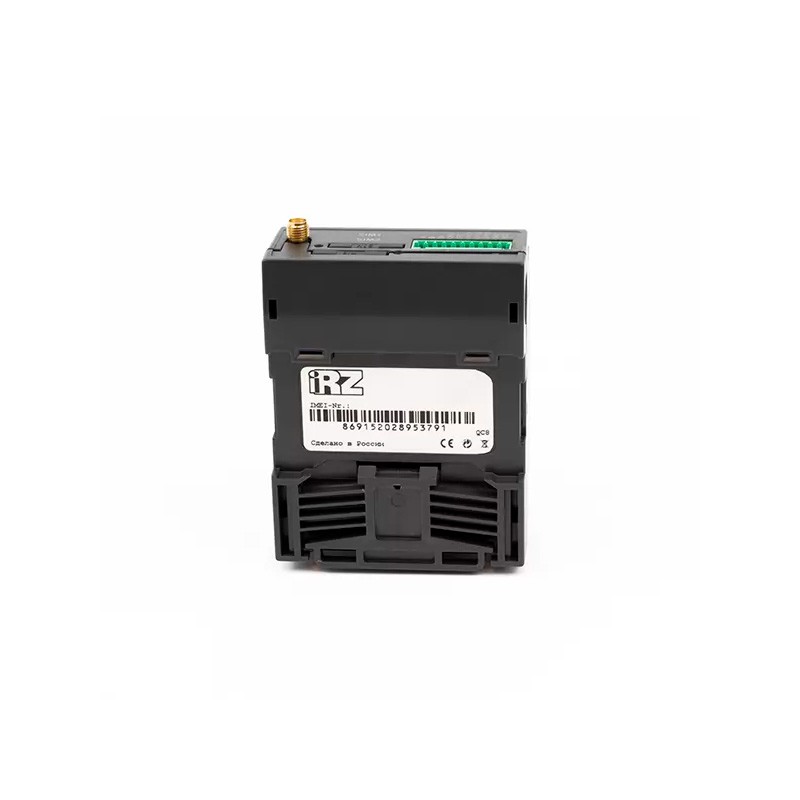

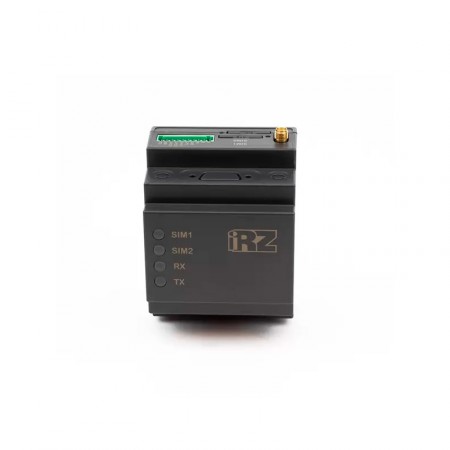

Корпус модема рассчитан на размещение на DIN-рейке, что удобно для монтажа в серверные шкафы или распределительные щиты. Четыре светодиода на корпусе отображают текущий статус связи, активность передачи данных и состояние устройства. По ним также можно определить уровень сотового сигнала.

ATM42.B может работать от внешнего источника постоянного тока или напрямую от сети 220В. В первом случае используется внешний адаптер с открытыми концами (подключаются к контактам на разрывной клеммной колодке). При питании от электрической сети 220В провода питания подсоединяются к отдельному винтовому клеммному разъему.

Чтобы купить модем ATM42.B, добавьте товар в корзину и оформите заказ прямо на сайте. Для консультации, помощи в подборе антенн или разработки комплексной системы связи позвоните нам по телефону 8-800-3333-965! Наши специалисты помогут выбрать решение именно для вашего проекта.
