Модем GSM Cinterion BGS2T-485 RS485

Cinterion BGS2T-485 — промышленный GSM-модем с интерфейсом RS-485 для встраивания в системы телеметрии, удаленного управления, автоматизированного учета ресурсов и платежного оборудования. Устройство работает в четырех частотных диапазонах 2G и поддерживает передачу данных по стандарту GPRS (класс 10).

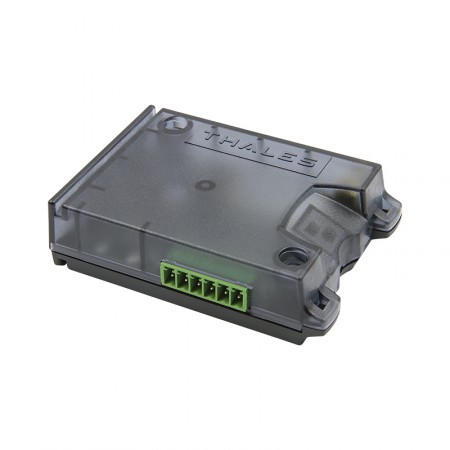

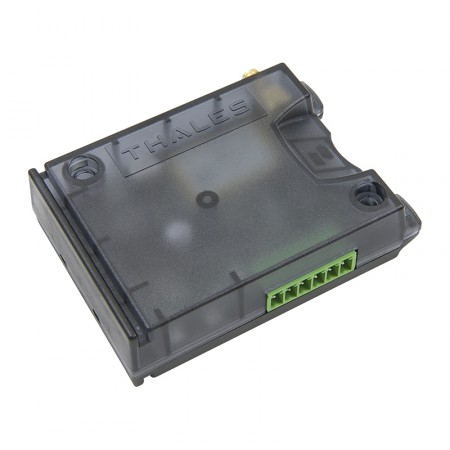

В отличие от версии RS-232, питание и обмен данными выведены на один 6-контактный клеммный разъем — это упрощает монтаж в щитовых шкафах и промышленных стойках, где уже используется шина RS-485.

RS-485 вместо COM-порта: зачем это нужно?

RS-232 — это интерфейс для двухузловых соединений, где один модем подключается к одному устройству. RS-485 — шинный интерфейс, допускающий более гибкую топологию с несколькими устройствами на одной линии. Это делает BGS2T-485 удобным там, где к одной линии через контроллер подключены разные счетчики и датчики — например, в системах АСКУЭ, диспетчерских системах зданий, промышленной автоматике.

Скорость передачи данных по RS-485 — до 115200 бит/с. Интерфейс поддерживает автоматический выбор скорости. Длина кабеля внутри помещения может достигать 10 метров от модема до ближайшего узла.

Технические характеристики

Cinterion BGS2T-485 — это 2G-модем. В промышленных системах по каналу 2G обычно передаются короткие пакеты: показания счетчиков, команды управления, статус оборудования. Для этого скорости 2G достаточно с запасом, а GSM-покрытие в промышленных зонах и на удаленных объектах зачастую надежнее, чем 3G или 4G.

Четырехдиапазонный модем охватывает основные частоты сотовых сетей 2G, включая два диапазона, используемые в России: GSM-900 и DCS-1800. Это обеспечивает уверенную работу независимо от оператора и региона.

Поддерживаемые стандарты связи и другие возможности

GSM-модуль Cinterion удобен при интеграции и предлагает актуальные возможности коммуникации для работы с телеметрическими системами:

• GPRS Class 10: Скорость на прием до 85,6 Кбит/с, исходящая до 42,8 Кбит/с. Канальная передача CSD со скоростью до 14,4 Кбит/с;
• Поддержка SMS: текстовый и PDU-режимы;
• TCP/IP стек с доступом через AT-команды: TCP-сервер, TCP-клиент, UDP, HTTP, FTP, SMTP, POP3;
• Аппаратный Watchdog: В модем встроен сторожевой таймер. Он контролирует работоспособность программного обеспечения: если программа зависает и не сбрасывает таймер в течение 2,5 секунд, устройство выключается. При использовании источника питания, у которого линия включения постоянно активна, после такого аварийного выключения модем автоматически запускается заново — вмешательство оператора не требуется.

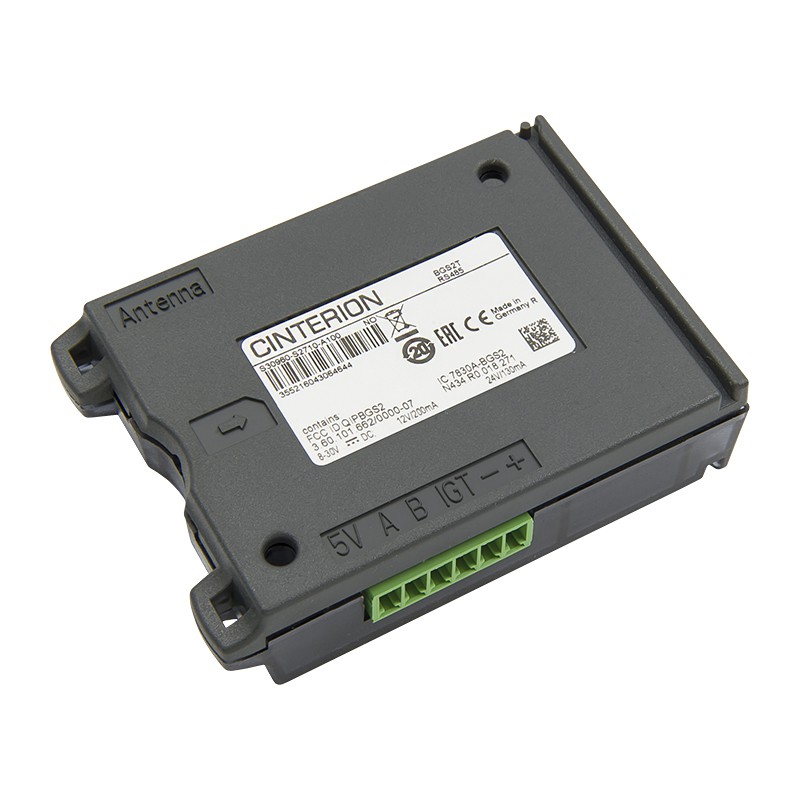

Модем питается от 8 до 30В постоянного тока через тот же 6-контактный разъем, на котором расположен интерфейс RS-485. Отдельный разъем питания не предусмотрен.

Рабочий диапазон температур модуля находится в диапазоне от -30°C до +85°C. Допустимый расширенный диапазон (с возможным ухудшением характеристик) — от -40°C до +90°C. При выходе за эти пределы срабатывает автоматическое отключение.

Монтаж и подключение

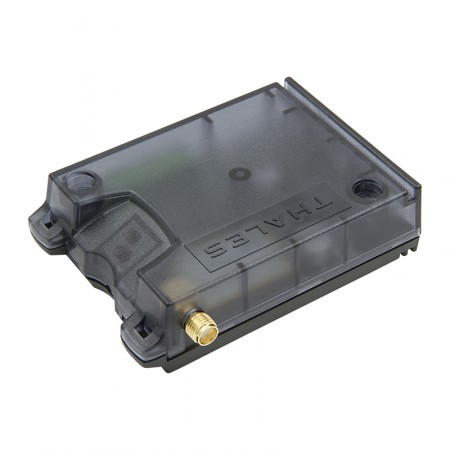

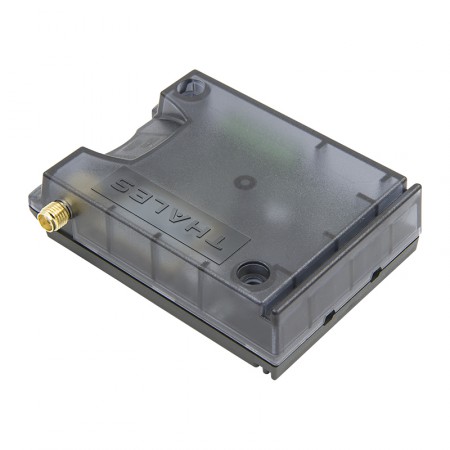

Антенна подключается к разъему SMA-female на корпусе. В зависимости от места установки можно использовать простую круговую антенну или одну из выносных антенн для усиленного приема.

BGS2T-485 крепится четырьмя способами:

• Через два монтажных отверстия под винты;
• Кабельными стяжками через проушины;
• На DIN-рейку C30;
• На DIN-рейку 35 мм через монтажную скобу Wago 209-188 (приобретается отдельно).

Прошивка обновляется через последовательный интерфейс, управление — стандартными AT-командами. Устройство сертифицировано по CE (RED 2014/53/EU), FCC, RoHS и WEEE, а также сертифицировано в России.

Чтобы купить BGS2T-485, оформите заказ через корзину на сайте. Подробности по оплате и доставке смотрите в профильных разделах. Остались вопросы? Звоните по бесплатному номеру 8-800-3333-965.

GSM-модем Cinterion BGS2T-485 — техническое описание [PDF, ~726Kb]
