Бустер VEGATEL VTL33-900E/1800/2100

Цена: 132 000 р.
Скидка: По запросу
Категория: Линейные усилители (бустеры)
Наличие: Под заказ

Артикул: 3577

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Производительный линейный усилитель (бустер) для повышения сигнала при его прохождении от репитера к раздающим антеннам. Модель VTL33-900E/1800/2100 имеет мощность 2 Вт и поддерживает три диапазона частот, которые используются операторами для оказания услуг голосовой связи и мобильного интернета. Как правило, этот бустер используется в сложных проектах усиления связи, когда требуется обеспечить зону покрытия в разных частях здания (разные корпусы, этажи и т. п.).

Для чего нужны магистральные усилители?

Несмотря на доступность усилителей-репитеров большой мощности, их эффективности может не хватить для помещений со сложной планировкой. Даже сигнал мощного репитера «затухает» при прохождении по длинным кабелям, использования которых не удается избежать в больших зданиях. Вместо того, чтобы дублировать всю систему усиления, применяются бустеры — промежуточные усилители на «магистрали».

Бустер монтируется между репитером и сервисными антеннами. Чаще всего такие приборы встраиваются в системы усиления в торговых центрах, офисных зданиях, гостиницах, фитнес-клубах, паркингах и частных домах. При помощи линейных усилителей можно масштабировать зону усиления до больших площадей!

Подключение прибора может быть осуществлено с различной топологией:

  • Наиболее простая конфигурация предусматривает подключение одного линейного усилителя к репитеру. Такая схема используется, когда репитер устанавливается вблизи приемной антенны, а зона покрытия требуется в другой части здания. К бустеру может быть подключена одна или несколько сервисных антенн (через ВЧ-сплиттеры);
  • Возможно соединение нескольких бустеров в цепь (последовательное подключение) для поддержания мощности сигнала на очень протяженных кабельных трассах;
  • Чаще, однако, бустеры подключаются к репитеру «звездой». Это позволяет создать комплексную систему усиления со сбалансированной мощностью на каждой группе антенн. Например, таким образом можно обеспечить связь на разных этажах или в разных корпусах здания. Для подсоединения нескольких линейных усилителей к головному усилителю также используются сплиттеры и ответвители.

Модель VTL33-900E/1800/2100 от компании Vegatel работает в трех диапазонах частот: 900, 1800 и 2100 МГц. Необходимо, чтобы подключаемый репитер соответствовал по рабочим частотам. Использование трехдиапазонной системы позволяет создать зону уверенного приема, где будет корректно функционировать GSM-связь (GSM-900, EGSM, DCS-1800), 3G-связь и интернет (UMTS-2100 и UMTS-900), а также сразу три бэнда LTE (B1/B3/B8).

Бустер повышает мощность сигнала на 35 дБ одинаково в каждом направлении. Максимальная мощность составляет 33 дБм (2000 мВт) в сторону абонентов (по направлению к раздающим антеннам) и ограничена до 0 дБм (1 мВт) в сторону оператора. Эта асимметрия предусмотрена специально, чтобы защитить подключенный репитер от перегрузки и выхода из строя. Площадь действия бустера при сигнале достаточной мощности от репитера — до 2000 м2.

Регулировка, монтаж и управление

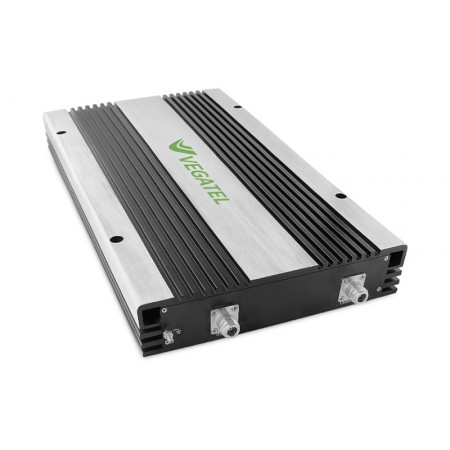

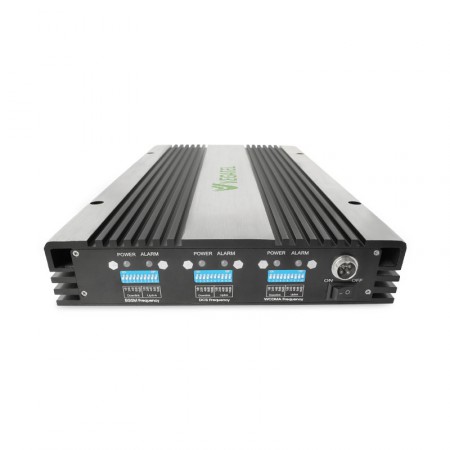

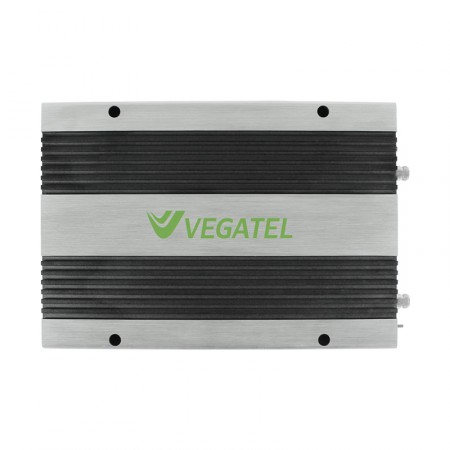

VTL33-900E/1800/2100 поставляется в металлическом корпусе повышенной прочности. Средства управления расположены на одном торце прибора, разъемы N-female для подключения репитера и раздающей антенны — на противоположном. Прибор снабжен автоматической защитой, ручной регулировкой и индикаторами состояния:

  • При незначительных перегрузках (до 20 дБ) бустер сам ограничит мощность, чтобы защитить оборудование и мобильную сеть. Эта система защиты работает автоматом и не требует действий пользователя;
  • При помощи тумблеров можно снизить усиление вручную. Каждый диапазон и каждое направление усиления (к абонентам / к репитеру) настраивается по отдельности. Всего можно снизить каждый параметр на 31 дБ (с шагом настройки 1 дБ);
  • Индикатор перегрузки сигнализирует о слишком сильном входном сигнале. Каждый диапазон снабжен независимой индикацией. Наглядные лампочки, которые меняют цвет в зависимости от мощности, позволяют быстро диагностировать состояние системы и предпринять нужные действия.

Рекомендуется использовать этот бустер с репитерами Vegatel VT3-900E/1800/3G LEDBS-GSM/DCS/3G-80.

Чтобы оформить покупку, нажмите «В корзину» и заполните форму заказа. Мы свяжемся с вами, чтобы подтвердить заказ! Если вы только выбираете оборудование для своего проекта усиления, позвоните по номеру 8-800-3333-965, и наши менеджеры помогут с сформировать эффективную систему усиления для вашего объекта!

Характеристики
Стандарт связи GSM-900, GSM-1800, UMTS-900, UMTS-2100, LTE-900, LTE-1800, LTE-2100
  Станция — Телефон Телефон — Станция
Полоса рабочих частот 925–960 МГц
1805–1880 МГц
2110–2170 МГц
880–915 МГц
1710–1785 МГц
1920–1980 МГц
Максимальный коэффициент усиления ≤ 35 дБ ≤ 35 дБ
Выходная мощность ≤ 33 дБм (2000 мВт)  ≤ 0 дБм (1 мВт)
Ручная регулировка усиления 31 дБ
Автоматическая регулировка усиления ≤ 20 дБ
Показатель шума ≤ 5 дБ
КСВн входов ≤ 2
Групповая задержка ≤ 1,5 мкс
Стабильность частоты ≤ 0,01 частей на миллион
Импеданс 50 Ом
ВЧ-разъемы N-female

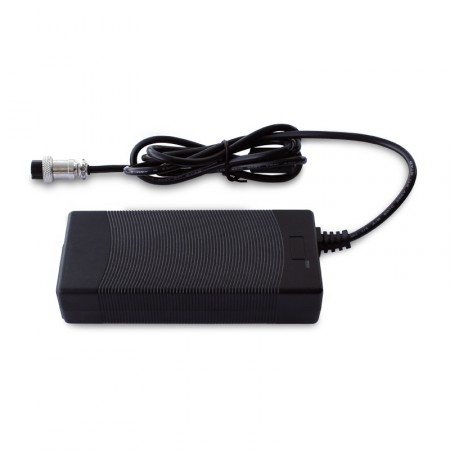

Блок питания 12В, 7А
Потребляемая мощность 60 Вт
Защита от внешних факторов IP40
Охлаждение естественное охлаждение
Температура эксплуатации от -25°С до +55°С
Температура хранения от -40°С до +80°С
Влажность от 5% до 85%
Атмосферное давление от 86 кПа до 106 кПа
Габариты устройства 520 x 250 x 55 мм
Габариты коробки 570 x 300 x 100 мм
Вес нетто 5,4 кг
Вес брутто 6,0 кг
Комплектация бустер, блок питания, крепежный комплект, гарантийный талон, инструкция



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
