Магистральный усилитель от компании Vegatel для расширения мультидиапазонных систем усиления мобильной связи. Бустер VTL33-1800/2100/2600 работает с 3 диапазонами частотам (1800, 2100 и 2600 МГц) и обеспечивает работу сотовых стандартов GSM, 3G и LTE. Бустер является расширителем системы усиления с репитером для многоэтажных зданий и помещений большой площади.
Расширяем систему усиления при помощи бустера
Классическая система усиления включает в себя приемную антенну, репитер и сеть раздающих антенн. Однако даже самые мощные репитеры имеют ограничения по мощности и не могу обеспечить связь на очень больших площадях. Чтобы не устанавливать несколько повторяющихся систем с репитером и антенной, были изобретены линейные усилители: приборы, которые повышают мощность сигнала на линии от репитера до раздающей антенны.
Такие устройства служат компенсационным механизмом, который восполняет уровень сигнала после его затухания в длинной кабельной трассе. Благодаря использованию бустеров, удается получить стабильную связь в любой части помещения, в том числе на большом удалении от головного усилителя-репитера.
Система усиления может включать один или несколько бустеров, подключенных к репитеру по разной топологии:
- В базовом случае в системе может присутствовать один репитер и один бустер, повышающий мощность сигнала на расстоянии от основной системы усиления. При этом к каждому усилителю может быть подключено несколько раздающих антенн (для этого используются сплиттеры и ответвители сигнала);
- В сложных условиях монтажа, когда зона покрытия находится на очень большой дистанции от приемной антенны и репитера, может быть использовано несколько бустеров, подсоединенных последовательно друг к другу. Такая цепочка бустеров позволяет разнести точку приема и зону покрытия на десятки и даже сотни метров;
- Несколько бустеров могут быть задействованы в топологии «звезда». В этом случае они подключаются к общему репитеру через делитель сигнала, но размещаются в разных частях здания. При такой конфигурации можно создать зону беспрерывного усиления в многоэтажном здании, разных зонах паркинга или изолированных помещениях.
VTL33-1800/2100/2600 содержит в одном корпусе три усилителя, работающие на частотах 1800, 2100 и 2600 МГц. Это наиболее «городские» диапазоны частот, которые обеспечивают связь и интернет в стандартах 2G (GSM-1800), 3G (UMTS-2100) и LTE (может функционировать на всех трех частотах — B1/B3/B7). Для корректной работы системы необходимо, чтобы репитер и бустеры поддерживали одни и те же диапазоны частот!
Бустер восстанавливает сигнал, повышая его мощность на 35 дБ. Усиление работает симметрично в сторону оператора и в сторону раздающих антенн. Максимальная мощность прибора — 2000 мВт (33 дБм) — достигается в направлении раздающих антенн. В обратном направлении (в сторону главного усилителя) мощность намеренно занижена до 1 мВт (0 дБм), чтобы защитить подключенный репитер от перегрузки. Площадь покрытия модели VTL33-1800/2100/2600 составляет до 2000 м2 на открытом пространстве.
Средства управления и мониторинга

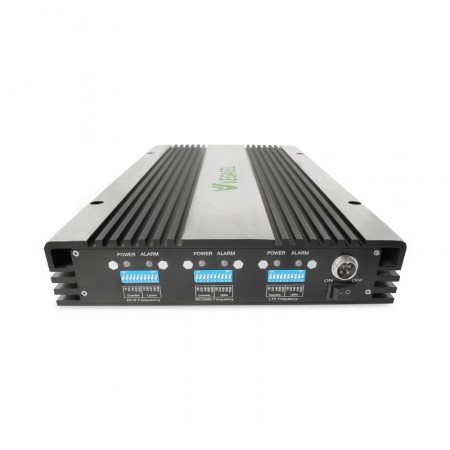

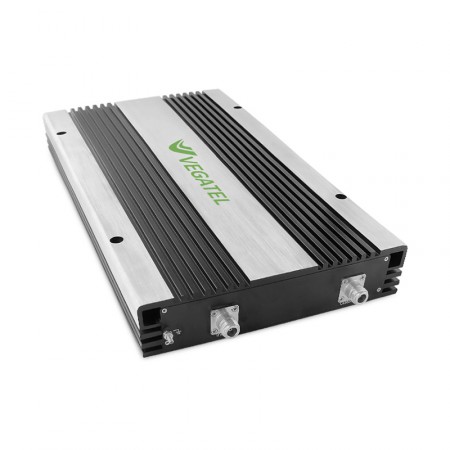

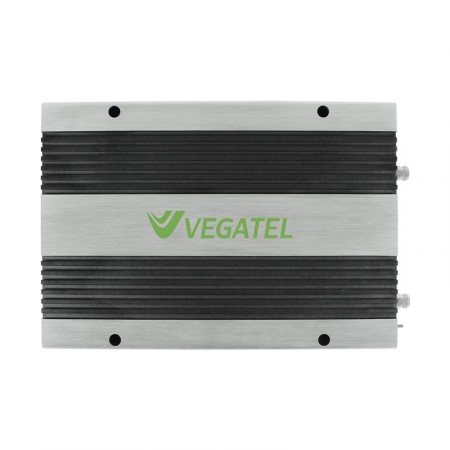

Модель VTL33-900E/1800/2100 выпускается в массивном корпусе из металла с ребристыми стенками для отвода тепла. С одной стороны прибора расположены коннекторы N-female (розетки) для подключения кабеля репитера и антенн. С обратной стороны находятся индикаторы и переключатели аттенюации для настройки мощности.
- Бустер снабжен встроенной системой регулировки, которая автоматически снижает мощность на 20 дБ при обнаружении перегрузки;
- Дополнительно можно снизить мощность вручную, используя переключатели. Небольшие тумблеры включают встроенные аттенюаторы, подавляющие мощность устройства. Направления Uplink (в сторону раздающих антенн) и Downlink (в сторону репитера) регулируются раздельно для каждого диапазона. Всего усиление можно снизить на 31 дБ, шаг регулировки — 1 дБ;
- Каждый диапазон снабжен индикаторами питания и перегрузки, с помощью которых можно быстро определить, корректно ли работает усилитель.
Эта модель бустера подходит к репитерам Vegatel и других производителей. Главное — совместимость по диапазонам частот! Рекомендуем использовать совместно с моделями VT3-1800/2100/2600 LED, BS-DCS/3G/4G-80, BS-DCS/3G/4G-80 PRO и аналогичными.
Купить бустер Vegatel на 3 диапазона очень просто: положите товар в корзину и оформите заказ, заполнив форму. Наш менеджер свяжется с вами, чтобы подтвердить заказ! Также мы всегда готовы подготовить для вас проект системы усиления или провести аудит уже существующего проекта. Позвоните по телефону 8-800-3333-965, и мы ответим на ваши вопросы!
Характеристики | ||
Стандарт связи | GSM-1800, UMTS-2100, LTE-1800, LTE-2100, LTE-2600 | |
Станция — Телефон | Телефон — Станция | |
Полоса рабочих частот |
1805–1880 МГц 2110–2170 МГц 2620–2690 МГц |
1710–1785 МГц 1920–1980 МГц 2500–2570 МГц |
Максимальный коэффициент усиления | ≤ 35 дБ | ≤ 35 дБ |
Выходная мощность | ≤ 33 дБм (2000 мВт) | ≤ 0 дБм (1 мВт) |
Ручная регулировка усиления | 31 дБ | |
Автоматическая регулировка усиления | ≤ 20 дБ | |
Показатель шума | ≤ 6 дБ | |
КСВн входов | ≤ 2 | |
Групповая задержка | ≤ 1,5 мкс | |
Стабильность частоты | ≤ 0,01 частей на миллион | |
Импеданс | 50 Ом | |
ВЧ-разъемы | N-female | |

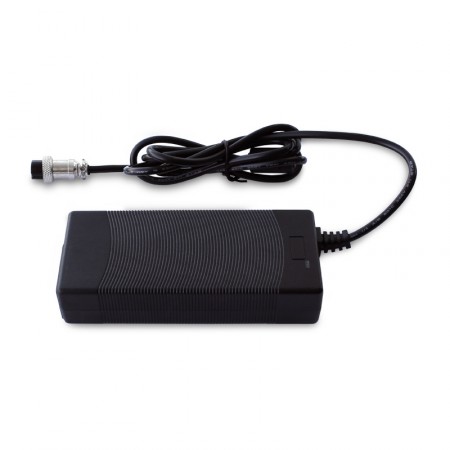

Блок питания | 12В, 7А | |
Потребляемая мощность | 60 Вт | |
Защита от внешних факторов | IP40 | |
Охлаждение | естественное охлаждение | |
Температура эксплуатации | от -25°С до +55°С | |
Температура хранения | от -40°С до +80°С | |
Влажность | от 5% до 85% | |
Атмосферное давление | от 86 кПа до 106 кПа | |
Габариты устройства | 520 x 250 x 55 мм | |
Габариты коробки | 570 x 300 x 100 мм | |
Вес нетто | 5,4 кг | |
Вес брутто | 6,0 кг | |

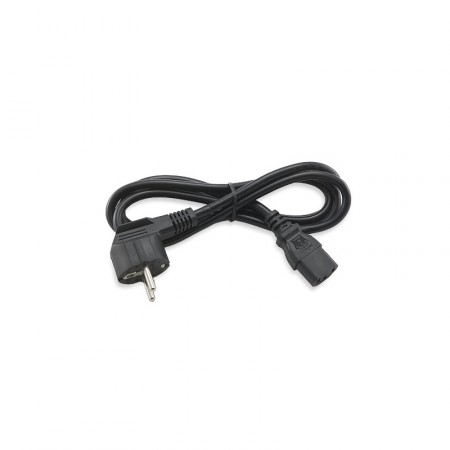

Комплектация | бустер, блок питания, крепежный комплект, гарантийный талон, инструкция |
