Бустер VEGATEL VTL33-900E/1800

Двухдиапазонный линейный усилитель VTL33-900E/1800 имеет выходную мощность 2 Вт и используется с репитерами стандартов GSM-900, DCS-1800 и LTE Band 3. Прибор является вспомогательным устройством, которое встраивается в систему усиления для расширения зоны ее действия. В результате удается создать зону уверенного приема в помещениях большой площади и сложной планировки, без необходимости установки второго репитера и приемной антенны.

Примеры использования и топологии бустеров

Обычно бустеры используются в системах, где мощности репитера недостаточно для охвата всего помещения. Такое случается в больших зданиях (офисы, БЦ, коммерческая недвижимость, частные дома), а также при слабом входном сигнале репитера. Подключение бустера помогает «протолкнуть» усиленный репитером сигнал дальше по кабельной трассе.

• В самом простом варианте к репитеру подключается один бустер, размещенный на некотором расстоянии. К бустеру, в свою очередь, может быть подключена одна или несколько сервисных антенн;
• К одному репитеру можно подсоединить несколько бустеров, создав разветвленную сеть раздающих устройств. Такая топология «звезда» служит для создания покрытия на очень больших пространствах: в разных частях здания, на разных этажах и т. п. Для подключения нескольких бустеров к репитеру используются делители и ответвители сигнала;
• Несколько бустеров могут быть подключены к репитеру по очереди (цепью). В такой системе каждый линейный усилитель компенсирует сигнал после затухания, которому тот подвергается при прохождении по длинной кабельной линии.

Применение магистральных усилителей (бустеров) позволяет добиться сотового покрытия на обширной площади. VTL33-900E/1800 имеет выходную мощность 2000 мВт к раздающим антеннам (канал Downlink), поэтому зона действия может достигать 2000 м². Мощность в обратном направлении (к репитеру, канал Uplink) ограничена низким значением 1 мВт (0 дБм), чтобы защитить чувствительное оборудование от перегрузок. Коэффициент усиления в оба направления составляет 35 дБ.

Прибор поддерживает диапазоны частот сотовой связи 900 МГц и 1800 МГц. В этих диапазонах функционируют сотовые сети 2G (GSM-E900, DCS-1800), 3G (UMTS-900) и 4G (LTE B8, B3). Для корректной работы системы усиления бустер и репитер должны совпадать по рабочим частотам!

Управление с помощью ЖК-экрана, авторежим

Для управления устройством предусмотрен дисплей с сенсорными клавишами и подробной индикацией. Бустер может работать в авторежиме, самостоятельно настраивая все параметры, или в режиме ручной регулировки. Производителем Вегател заявлены следующие возможности устройства:

• Автоматическая регулировка усиления до 20 дБ;
• Возможность вручную снизить мощность сигнала в каждом диапазоне до 31 дБ (регулируется отдельно сигнал «на вход» и «на выход», шаг настройки — 1 дБ);
• Отключение усиления при критическом уровне входящего сигнала (сильная перегрузка);
• Светодиодные индикаторы перегрузки для каждого диапазона;
• Дополнительный индикатор «закольцовки» ISO на экране;
• Удобное экранное меню с понятным управлением.

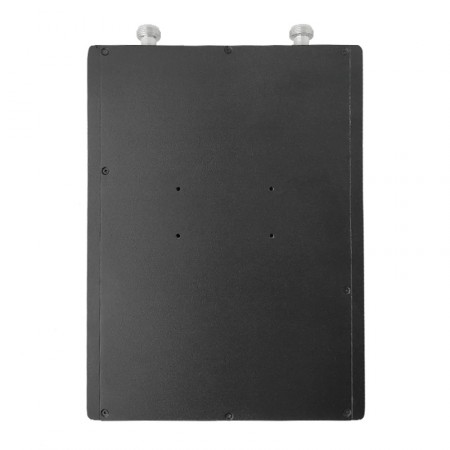

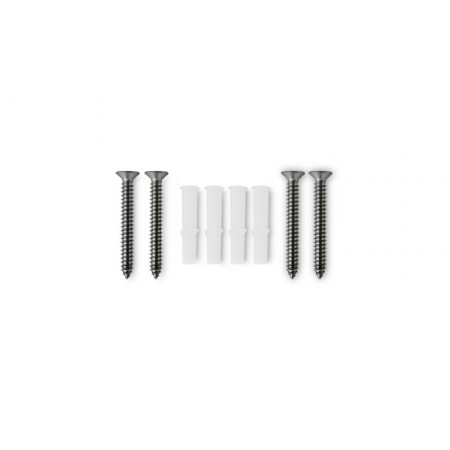

Компания Vegatel известна высоким качеством продукции, надежностью и наличием технической поддержки в России. Устройство имеет крепеж на стену в комплекте.

Чтобы купить бустер VTL33-900E/1800 от Вегател, нажмите в «Корзину» и завершите оформление заказа. Если связь нужно усилить в большом помещении, рекомендуем заранее разработать индивидуальный проект усиления. В этом вам помогут наши инженеры и менеджеры по телефону 8-800-3333-965!
