Бустер VEGATEL VTL33-1800/2100

Вспомогательный усилитель (бустер) от компании Вегател для усиления сигнала при прохождении по длинной кабельной трассе. VTL33-1800/2100 работает с мобильным сигналом стандартов GSM (DCS-1800), 3G (UMTS-2100) и LTE (может быть запущен на обоих диапазонах частот). Бустеры используются как промежуточные усилители для расширения систем на базе репитера.

Когда используются бустеры? Как подключаются?

Мощности основного усилителя — репитера — может не хватить для создания уверенного покрытия в помещениях большой площади. Любой усилитель имеет ограниченную производительность, и для масштабирования системы усиления используются отдельные устройства — бустеры.

Как правило, бустеры устанавливаются в разрыв кабельной трассы между репитером и сетью раздающих антенн. Использование этих устройств целесообразно в крупных торговых зданиях, частных домах, офисах и бизнес-центрах. Используя разветвленную сеть линейных усилителей и раздающих антенн, можно обеспечить связь на разных этажах здания, в разных корпусах или внутренних помещениях.

Системы усиления с бустерами могут иметь разную конфигурацию:

• В простейшей топологии бустер подключается к репитеру после длинной кабельной трассы и служит для восстановления сигнала до прежнего уровня. К самому бустеру через делитель сигнала может быть подсоединено несколько обслуживающих антенн;
• На очень длинных кабельных трассах может потребоваться установка нескольких последовательных усилителей (цепочкой). Такая топология позволяет «пробросить» сигнал от репитера на большее расстояние вглубь помещения;
• Допускается подключение к репитеру нескольких бустеров (через делитель сигнала), чтобы обеспечить связь в разных частях помещения. Такая топология называется «звезда», и с ее помощью можно создать разветвленную систему усиления в самых крупных многоэтажных зданиях.

Модель VTL33-1800/2100 усиливает сигнал частотных диапазонов 1800 и 2100 МГц и должна подключаться к репитеру с аналогичными частотными характеристиками. Для соединения с репитером и раздающими антеннами предусмотрены ВЧ-разъемы N-feamle. Поддерживаются любые стандарты связи, функционирующие в указанных диапазонах, включая GSM-1800 (2G), UMTS-2100 (3G) и два стандарта LTE (Band 1 и Band 3).

Усиление бустера симметричное — до 35 дБ в каждом направлении. Выходная мощность достигает максимума 2 Вт (33 дБм) в сторону раздающих антенн и ограничивается в сторону репитера (для защиты от перегрузки, не более 1 мВт). При правильно настроенной системе усиления с высоким уровнем сигнала от репитера площадь действия бустера может достигать 2000 м².

Современное управление и авторежим

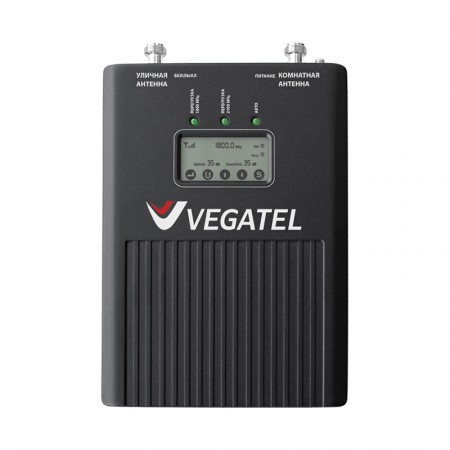

Модель VTL33-1800/2100 управляется при помощи монохромного дисплея с сенсорным управлением. На экран выводится подробная информация, включая шкалу входного сигнала, параметры усиления, дополнительные индикаторы. К особенностям этой модели относятся следующие возможности:

• Авторежим, при включении которого настройка усиления производится автоматически (устройство подстраивается под мощность входного сигнала с репитера);
• Классическая регулировка усиления с возможностью снизить мощность на 31 дБ с шагом 1 дБ. Возможна раздельная настройка диапазонов и каждого канала связи (к абонентам / к оператору);
• Встроенная защита от перегрузки (отключение усилителя при критических значениях);
• Светодиодные индикаторы перегрузки и дополнительный индикатор на экране, свидетельствующий о нарушении экранировки антенн (эффект закольцовки).

Модель VTL33-900E/1800 целесообразно использовать с репитерами высокой мощности, например, BS-DCS/3G-80 или BS-DCS/3G-80 PRO.

Для заказа устройства поместите товар в корзину, а затем оформите покупку. Наш менеджер обязательно свяжется с вами для подтверждения заказа! Если вы только начали планировать проект усиления связи, позвоните нам по телефону 8-800-3333-965, и мы окажем помощь в выборе сбалансированного оборудования!
