Комплект BS-DCS/3G/4G-75 Baltic Signal для усиления GSM/LTE 1800, 3G и 4G (до 400 м2)

Цена: 63 000 р.
Скидка: По запросу
Категория: Репитеры DCS+3G+4G комплектом
Наличие: В наличии

Артикул: 3489

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Комплект усиления на три диапазона от Baltic Signal служит для повышения качества мобильной связи и интернета в помещениях до 400 м2. Этот набор обслуживает частотные диапазоны, которые используются операторами для построения современных сотовых сетей в урбанизированной местности. При помощи одного набора можно усилить сигнал GSM, 3G и LTE!

Основные этапы работы усилителя BS-DCS/3G/4G-75

Оборудование на базе репитера не генерирует новый сигнал, а усиливает мощность существующего покрытия оператора и ваших устройств. Такая схема усиления называется ретрансляцией сигнала, и она включает в себя:

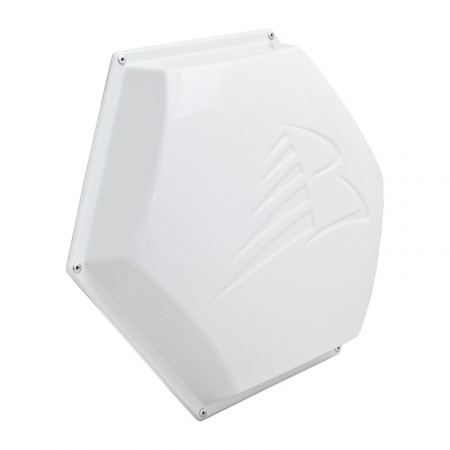

  1. Прием сигнала наружной (уличной) антенной SOTA-6. Антенна является первым устройством, взаимодействующим с радиоволнами мобильной связи вашего оператора. Благодаря направленной конструкции (усиление до 15 дБи), SOTA-6 может принять как уверенный сигнал в центре города, так и ослабленный сигнал на границе действия соты (например, в коттеджном поселке или пригороде);

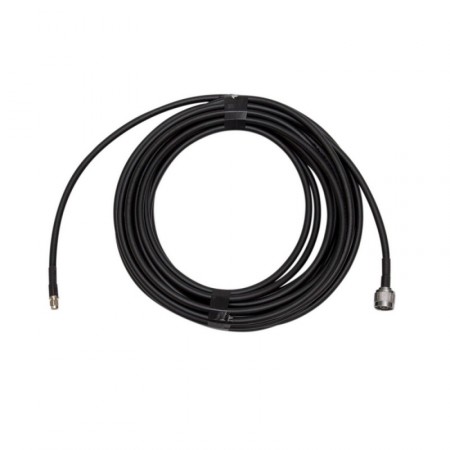

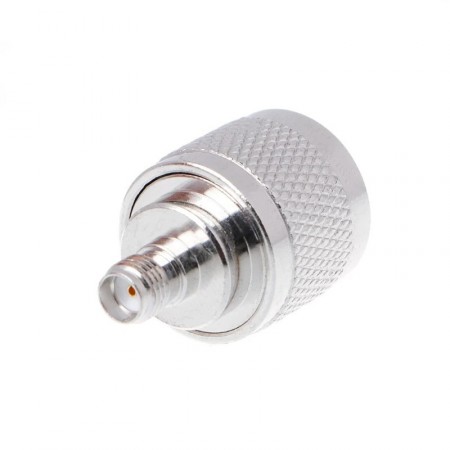

  2. Передача сигнала от антенны на репитер. Сигнал, полученный антенной, передается на усилитель по 10-метровому коаксиальному кабелю марки 5D-FB. Этот кабель при диаметре 7,5 мм имеет низкие потери. Чтобы вам не пришлось проделывать большое отверстие в стене или оконной раме для завода в помещение крупного разъема N-male, конец кабеля обжат более компактным разъемом SMA-типа, а подключение к репитеру производится через переходник;

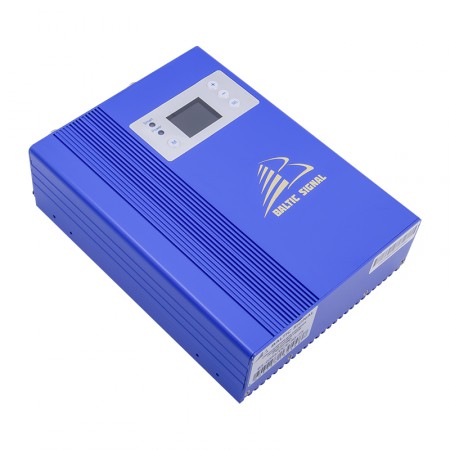

  3. Процесс усиления. Репитер BS-DCS/3G/4G-75 повышает мощность поступившего сигнала на 75 дБ и передает его на антенный выход. Мощность сигнала на выходе может достигать 500 мВт;

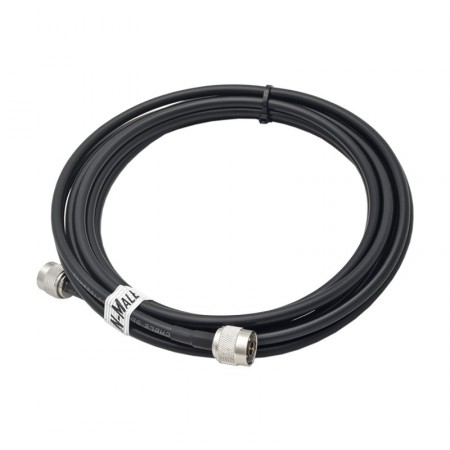

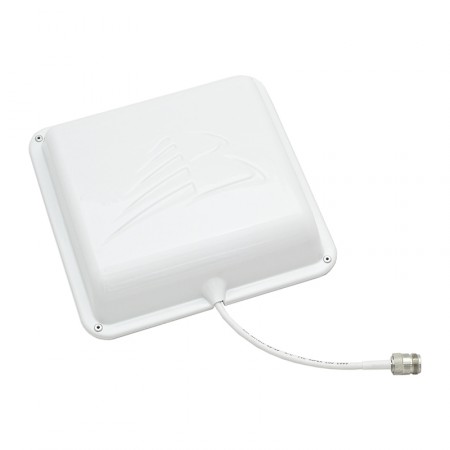

  4. Сигнал распространяется в помещении. От антенного выхода сигнал по второму кабелю (5 метров) передается на панельную антенну VITA-5. Эта антенна имеет комнатное исполнение и может быть установлена на стене или спрятана в нишу.

Сигнал от мобильных устройств проделывает такой же путь в обратном направлении. Данные, которые ваши смартфоны, модемы и другие устройства передают сотовому оператору, проходят от комнатной антенны к уличной антенне и также усиливаются репитером.

Усиление сотовых стандартов GSM, UMTS, LTE

Особенностью комплекта BS-DCS/3G/4G-75 является одновременная поддержка трех частотных диапазонов: 1800, 2100 и 2600 МГц. Это позволяет оборудованию обеспечить работу всех стандартов и поколений связи:

  • GSM-связь на частоте 1800 МГц используется всеми операторами (МТС, МегаФон, Билайн и Tele2) для оказания услуг голосовой связи и передачи SMS. В этом канале функционирует интернет с малой пропускной способностью (EDGE);
  • 3G-стандарт связи обеспечивает возможность звонков и более быстрого интернета на частоте 2100 МГц. Данный стандарт UMTS-2100 также применяется всеми операторами, наиболее широкий охват по всей России;
  • 4G-интернет и звонки высокого качества VoLTE могут работать на всех частотах, поддерживаемых репитером: LTE Band 3 на частоте 1800 МГц, Band 1 на частоте 2100 МГц и Band 7 на частоте 2600 МГц. Эти стандарты дают доступ к широкополосному интернету для комфортной работы всех современных онлайн-сервисов.

Таким образом, установка комплекта Baltic Signal обеспечит стабильную связь любых операторов на всех разновидностях мобильных устройств! По рабочим частотам модель BS-DCS/3G/4G-75 лучше всего подходят для организаций и заведений с высокой посещаемостью, которые расположены в черте города.

Дополнительные возможности и особенности

Установка комплекта достаточно проста. Вам понадобится закрепить антенну на улице в зоне лучшего приема сигнала и настроить ее положение на ближайшую сотовую вышку. Закрепить антенну можно при помощи настенного кронштейна, в некоторых случаях используются выносные мачты. Для соединения оборудования потребуется завести радиокабель от антенны внутрь здания и предусмотреть там размещение репитера и раздающей антенны.

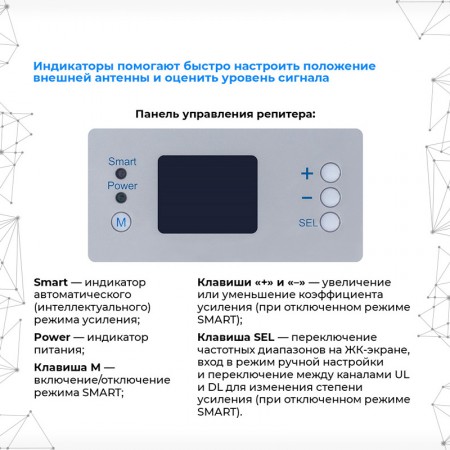

После монтажа оборудования производится настройка репитера в соответствии с инструкцией. Руководство пользователя подробно описывает все шаги по правильной конфигурации прибора, включая выбор мощности. Репитер поддерживает автоматическую защиту от перегрузки, однако также оснащен экранчиками для ручной регулировки. С их помощью вы сможете снизить усиление на 31 дБ в каждом частотном диапазоне, отдельно настроив каналы «вверх» (в сторону оператора) и «вниз» (к вашим устройствам).

Чтобы купить усилитель GSM/3G/LTE от Baltic Signal, поместите этот товар в корзину и затем оформите заказ онлайн. Эта система усиления может быть расширена дополнительными комплектующими специально под ваши задачи. Позвоните нам по телефону 8-800-3333-965, чтобы задать вопросы или заказать индивидуальный проект!

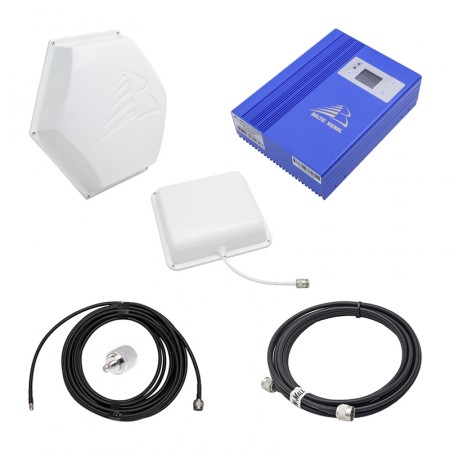

Состав комплекта:

Характеристики репитера
Стандарты связи GSM-1800, UMTS-2100, LTE-1800, LTE-2100, LTE-2600
Частотные диапазоны (UL) 1710–1785 МГц, 1920–1980 МГц, 2520–2570 МГц
Частотные диапазоны (DL) 1805–1880 МГц, 2110–2170 МГц, 2620–2690 МГц
Максимальная выходная мощность 27 дБм (500 мВт)
Максимальный коэффициент усиления 75 дБ
Автоматическая регулировка усиления есть
Ручная регулировка усиления 31 дБ (с шагом 1 дБ)
Волновое сопротивление 50 Ом
ВЧ-разъемы N-female (розетка)
КСВн (коэффициент стоячей волны по напряжению) ≤ 2
Питание (адаптер) 9В, 5А (5,5 x 2,1)
Охлаждение естественное
Защита корпуса IP40
Атмосферное давление от 86 кПа до 106 кПа
Диапазон рабочих температур от -10°С до +55°С
Температура хранения от -40°С до +80°С
Размер устройства 305 x 285 x 35 мм
Вес 3,4 кг
Характеристики антенны SOTA-6
Частотный диапазон 790–960 МГц, 1700–2700 МГц
Коэффициент усиления 10–15 дБи
Ширина диаграммы направленности в горизонтальной (H) плоскости 35–70°
Ширина диаграммы направленности в вертикальной (E) плоскости 35–50°
Отношение вперед/назад ≥ 18 дБ
Волновое сопротивление 50 Ом
КСВ в рабочем диапазоне частот ≤ 1,5
Допустимая мощность передачи 10 Вт
Поляризация регулируемая кронштейном
Крепление на мачту Ø20–50 мм
ВЧ-разъем N-female
Материал излучателя оцинкованная сталь
Защитное покрытие порошковая окраска
Ветровая нагрузка до 20 м/с
Размер (без крепления) 300 x 300 x 90 мм
Размер упаковки 490 x 295 x 90 мм
Вес (без крепления) 840 г
Вес (с креплением) 1150 г
Характеристики антенны VITA-5
Частотный диапазон 890–960 МГц 1700–2700 МГц
Коэффициент усиления 7–8 дБи 10 дБи
Ширина ДН в H-плоскости 70° 90–120°
Ширина ДН в E-плоскости 60° 47–65°
Волновое сопротивление 50 Ом
КСВ в рабочем диапазоне частот ≤ 1,6
Поляризация вертикальная
Разъем N-female
Длина кабеля 15 см
Материал излучателя оцинкованная сталь
Материал защитного корпуса морозостойкий поликарбонат с защитой от УФ-излучения
Размер (без крепления) 200 x 200 x 40 мм
Вес (без крепления) 400 г
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
