Линейный усилитель сотовой связи с выходной мощностью 2 Вт и поддержкой сразу четырех диапазонов частот. Бустер VTL33-900E/1800/2100/2600 разработан специально для работы в мультидиапазонных системах усиления, которые обычно устанавливаются на объектах с высокой посещаемостью. Благодаря дополнительном усилителю, можно расширить зону действия репитера на 2000 м2, обеспечив стабильную связь и быстрый интернет в разных частях здания.
Магистральный усилитель для масштабирования СУСС
Традиционная система усиления сотовой связи (СУСС) состоит из уличной антенны, основного усилителя (репитера) и одной или нескольких сервисных антенн. Такая система применяется в небольших помещениях, однако в случае крупных объектов требуется ее масштабирование. Расширение зоны действия возможно при помощи бустеров — дочерних усилителей, которые подключаются к репитеру для восполнения мощности сигнала после его прохождения по кабельной линии. Обычно эти приборы устанавливаются между кабелем репитера и сетью сервисных антенн.
Задача бустера — повторно повысить мощность сигнала после его затухания на кабельном отрезке. Таким образом, VTL33-900E/1800/2100/2600 не является самостоятельным устройством, а служит только для увеличения площади действия уже существующей системы с репитером.
Доступны разные варианты подключения оборудования, включающие один или несколько линейных усилителей:
- Если усиление связи необходимо в конкретной зоне на существенном расстоянии от репитера, достаточно использовать один бустер. Используя делители сигнала, к обоим устройствам можно подключить несколько обслуживающих антенн;
- Если между репитером и зоной покрытия проложена настолько длинная кабельная трасса, что один бустер не справляется с усилением, можно использовать дополнительные линейные усилители «по цепочке». Бустеры подключаются друг к другу через равные участки кабеля и повышают мощность несколько раз;
- В больших зданиях с комплексной планировкой предпочтительно использовать топологию «звезда». Такая схема подключения подразумевает несколько вспомогательных усилителей, подключенных к одному репитеру через делитель сигнала. В этом случае бустеры могут быть размещены на разных уровнях здания, в отдаленных помещениях, соседних корпусах и т. п.;
- Разные виды топологий могут совмещаться в наиболее сложных системах.
VTL33-E900/1800/2100/2600 является мультидиапазонным решением и поддерживает любые поколения связи и всех операторов. Поддерживаются стандарты GSM, 3G/UMTS и 4G/LTE на частотах 900, 1800, 2100 и 2600 МГц. Для работы всех диапазонов необходимо, чтобы ваш основной усилитель (репитер) поддерживает точно такой же набор частот!
Усиление сигнала при прохождении через бустер составляет 35 дБ. Уровень сигнала повышается одинаково по направлениям Uplink и Downlink, однако максимальная выходная мощность 2 Вт достигается только в сторону антенной сети (то есть в канале Downlink). Мощность канала Uplink (к репитеру и далее к оператору) имеет ограничение в 1 мВт, что сделано специально для защиты ретранслятора от перегрузки.
Простое управление и наглядная индикация

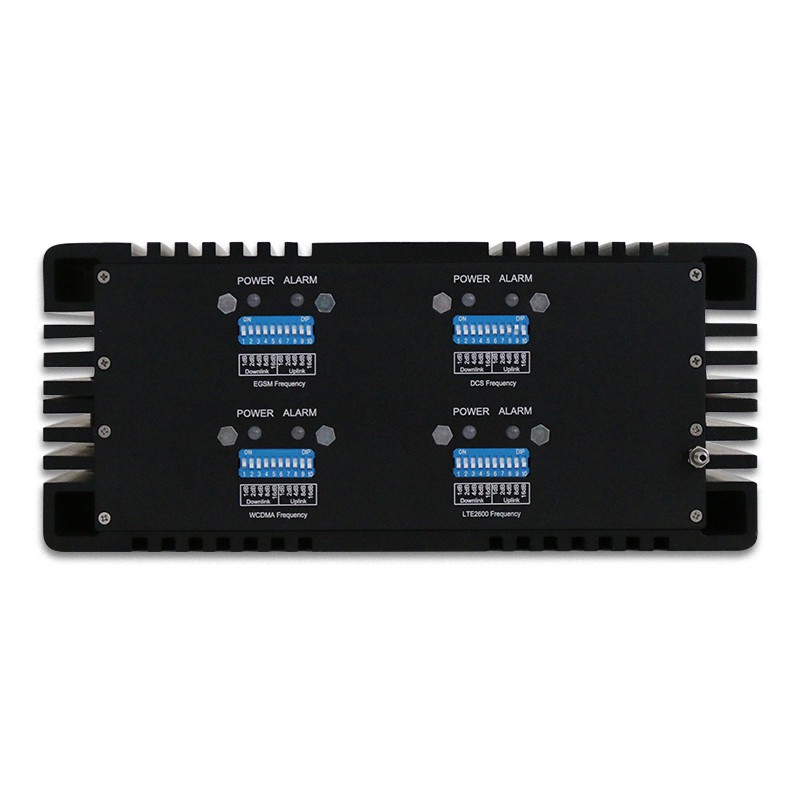

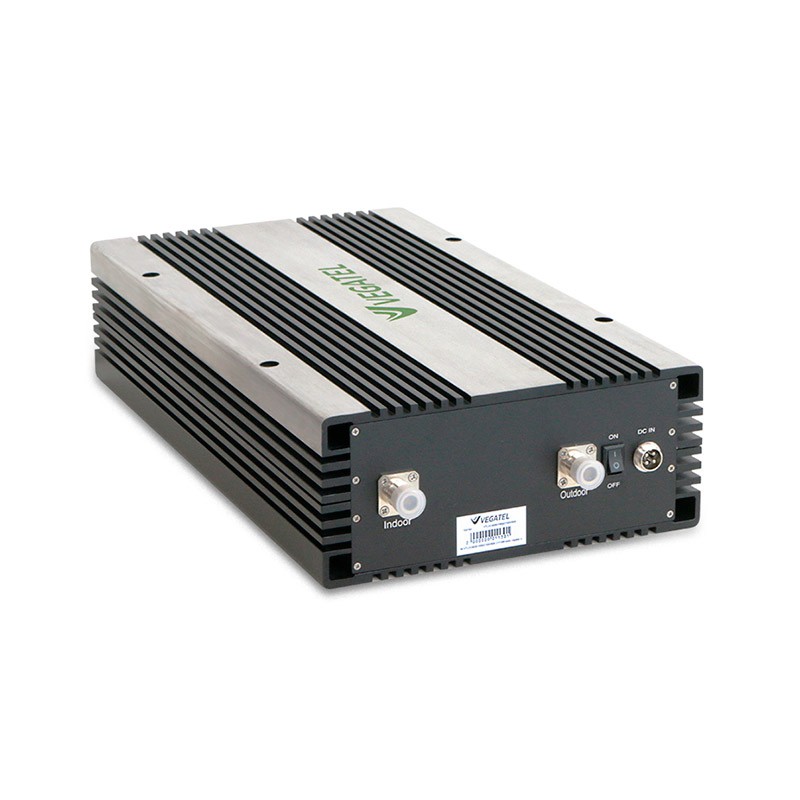

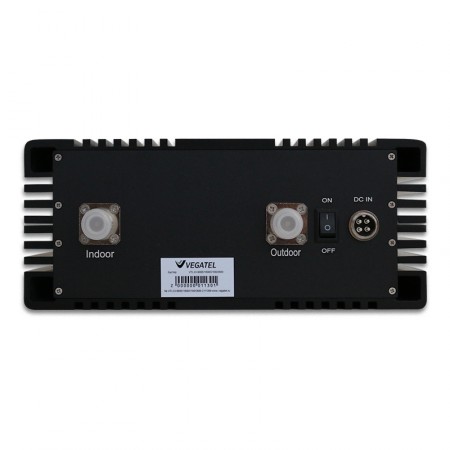

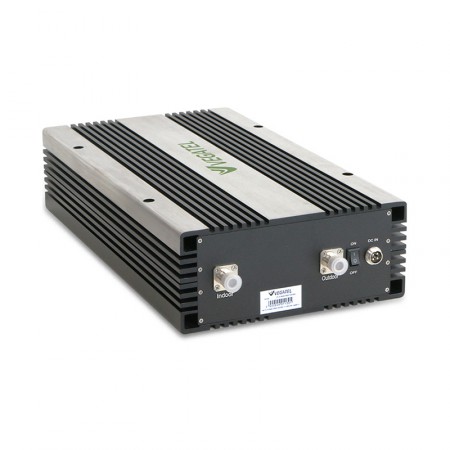

Бустер объединяет в одном корпусе четыре модуля усиления, из-за чего прибора выглядит массивным и весит свыше 10 кг. На передней панели устройства размещены N-розетки для подключения кабелей, а на обратной стороне — два ряда тумблеров для регулировки мощности и LED-индикаторы.
Индикаторы показывают наличие перегрузки, а переключатели позволяют снизить мощность. Регулируя рычажки, можно понизить мощность на 31 дБ (с шагом настройки 1 дБ), при этом все диапазоны и направления усиления настраиваются раздельно. Также в репитере предусмотрена базовая автозащита, понижающая мощность на 20 дБ при перегрузке.
Охлаждение оборудования происходит полностью пассивно (без вентиляторов), за счет ребристой формы корпуса. Бустер можно закрепить на стене, используя комплектный набор метизов. Рекомендуем использовать этот бустер только с четырехдиапазонными репитерами.
Решили купить бустер для своей системы усиления? Просто поместите товар в корзину и оформите заказ онлайн! Вы всегда можете задать вопросы о системах усиления связи нашим менеджерам по телефону 8-800-3333-965. Мы готовы разработать для вас индивидуальный проект усиления, произвести монтаж или предоставить необходимое оборудование.
Характеристики | ||
Стандарт связи | GSM-900, GSM-1800, UMTS-900, UMTS-2100, LTE-900, LTE-1800, LTE-2100, LTE-2600 | |
Станция — Телефон | Телефон — Станция | |
Полоса рабочих частот |
925–960 МГц 1805–1880 МГц 2110–2170 МГц 2620–2690 МГц |
880–915 МГц 1710–1785 МГц 1920–1980 МГц 2500–2570 МГц |
Максимальный коэффициент усиления | ≤ 35 дБ | ≤ 35 дБ |
Выходная мощность | ≤ 33 дБм (2000 мВт) | ≤ 0 дБм (1 мВт) |
Ручная регулировка усиления | 31 дБ | |
Автоматическая регулировка усиления | ≤ 20 дБ | |
Показатель шума | ≤ 6 дБ | |
КСВн входов | ≤ 2 | |
Групповая задержка | ≤ 1,5 мкс | |
Стабильность частоты | ≤ 0,01 частей на миллион | |
Импеданс | 50 Ом | |
ВЧ-разъемы | N-female | |
Потребляемая мощность | 60 Вт | |
Защита от внешних факторов | IP40 | |
Охлаждение | естественное охлаждение | |
Температура эксплуатации | от -25°С до +55°С | |
Температура хранения | от -40°С до +80°С | |
Влажность | от 5% до 85% | |
Атмосферное давление | от 86 кПа до 106 кПа | |
Габариты устройства | 450 x 250 x 105 мм | |
Габариты коробки | 550 x 325 x 165 мм | |
Вес нетто | 10,0 кг | |
Вес брутто | 10,8 кг | |

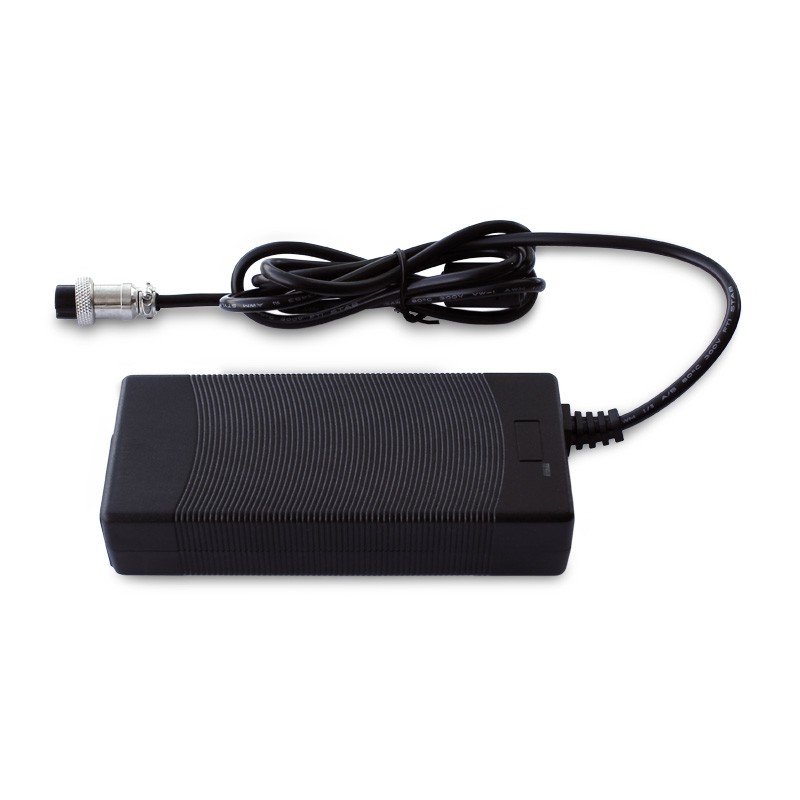

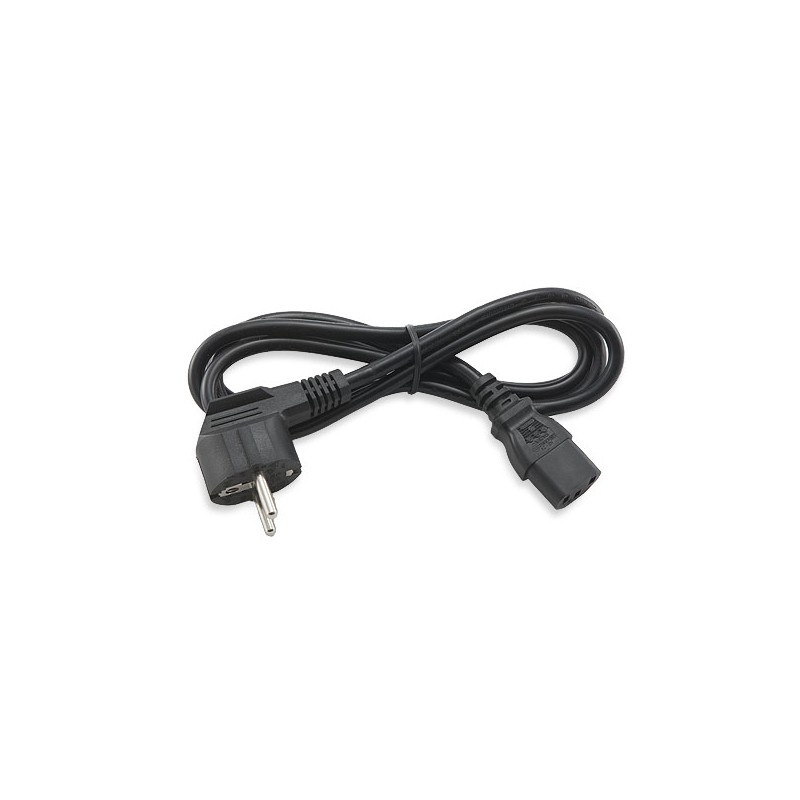

Комплектация | бустер, блок питания, крепежный комплект, гарантийный талон, инструкция |
